本實用新型涉及建材生產設備技術領域，尤其是涉及一種用于攪拌裝置的推車及攪拌系統。

背景技術：

攪拌裝置是在水處理工程中，主要用于各種物料的攪拌、溶解、儲存，再通過計量泵等裝置將攪拌好的投加到各投加點，其中，攪拌裝置可以對水泥材料進行溶解及攪拌。

現有技術中的攪拌裝置通過動力裝置帶動攪拌裝置內的攪拌器，將攪拌桶內的物料均勻攪拌；對于水泥攪拌裝置，是將干的水泥以及一定比例的水倒入攪拌桶內，從而通過攪拌器將攪拌桶內的水泥進行攪拌。

但是現有技術中的攪拌裝置的攪拌桶是單獨放在地下，故而桶是可以移動，當攪拌時，就需要人工完成固定，或者直接人工去完成攪拌，使得工作效率較低，費時費力，且攪拌后的水泥也不均勻，達不到預期的效果。

技術實現要素：

本實用新型的目的在于提供一種用于攪拌裝置的推車及攪拌系統，以解決了現有技術中存在的攪拌桶移動，人工操作步驟多，工作效率較低，攪拌效果不好的技術問題。

本實用新型提供的一種用于攪拌裝置的推車，包括：固定架、輪胎和掛接桿；

輪胎設置于固定架底端，用于帶動固定架移動；固定架頂端設置有攪拌桶，固定架用于支撐攪拌桶；

固定架靠近輪胎一側設置有掛接桿，掛接桿可與攪拌裝置的支架連接，用于將固定架固定于攪拌裝置一側，以將攪拌裝置的攪拌器固定于攪拌桶內。

進一步地，輪胎設置有兩個，固定架遠離輪胎的一端設置有支撐管，且支撐管與輪胎構成三角支撐，用于對固定架提供穩定支撐。

進一步地，固定架遠離掛接桿一端設置有推桿，推桿與固定架固定連接。

進一步地，掛接桿設置有多個，多個掛接桿依次設置于固定架上。

進一步地，掛接桿的上部位置設置為彎弧狀，用于與攪拌裝置的支架掛接。

進一步地，還包括轉動軸；

固定架底端貫穿設置有軸孔，轉動軸通過軸孔與固定架連接；

輪胎分別套設于轉動軸延伸出軸孔的兩端，且輪胎與轉動軸之間設置有軸承。

進一步地，本實用新型提供的用于攪拌裝置的推車，還包括限位螺母；

限位螺母與轉動軸的軸端螺紋連接，且限位螺母一端與輪胎抵接。

進一步地，沿轉動軸軸端的徑向貫穿有銷釘孔，銷釘孔內設置有銷釘，用于將限位螺母卡緊于轉動軸的軸端內。

進一步地，固定架為鋼架。

本實用新型提供的一種攪拌系統，包括攪拌裝置和所述的用于攪拌裝置的推車；

攪拌裝置的攪拌器可放置于用于攪拌裝置的推車的攪拌桶內，用于攪拌裝置的推車可與攪拌裝置掛接。

本實用新型提供的一種用于攪拌裝置的推車，包括：固定架、輪胎和掛接桿；輪胎設置于固定架底端，用于帶動固定架移動；固定架頂端設置有攪拌桶，固定架用于支撐攪拌桶；固定架靠近輪胎一側設置有掛接桿，掛接桿可與攪拌裝置的支架連接，用于將固定架固定于攪拌裝置一側，以將攪拌裝置的攪拌器固定于攪拌桶內通過固定架將攪拌桶固定，且固定架可以放置儲量更大的攪拌桶，可以根據攪拌桶的大小而設置固定架的大小，當需要攪拌裝置對于攪拌桶內的物料進行攪拌、溶解時，將掛接桿與攪拌裝置掛接，使得攪拌裝置的攪拌器固定于攪拌桶內，從而使得攪拌更加穩定，當攪拌完成后，可以直接將掛接桿與攪拌裝置分離，通過推車將攪拌桶及攪拌好的物料運至工作地方，解決了現有技術中存在的攪拌桶移動，人工操作步驟多，工作效率較低，攪拌效果不好的技術問題，實現了攪拌裝置的穩定及物料攪拌更加均勻，更具實用性，適于推廣使用。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例提供的用于攪拌裝置的推車的整體結構示意圖；

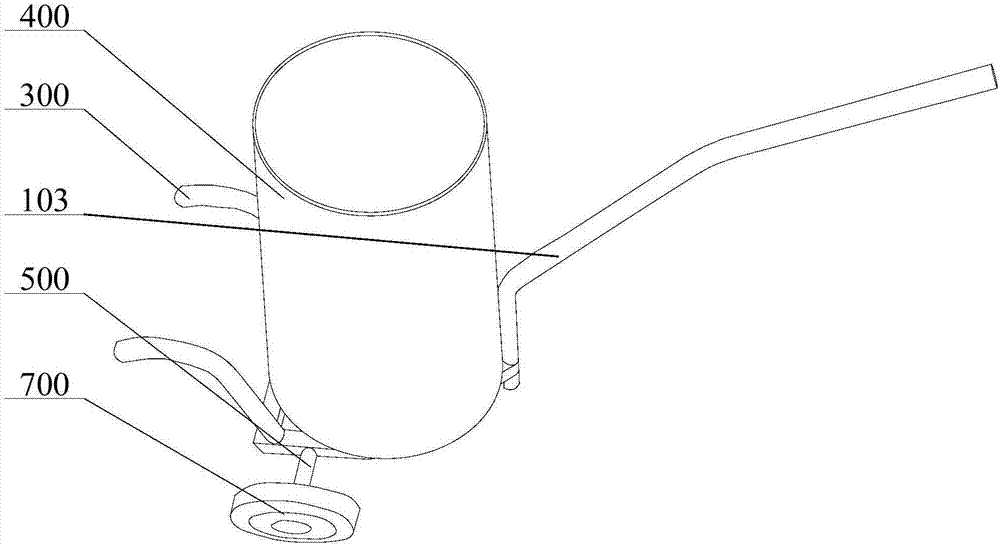

圖2為本實用新型實施例提供的用于攪拌裝置的推車帶有攪拌桶的結構示意圖；

圖3為本實用新型實施例提供的用于攪拌裝置的推車的局部放大圖；

圖4為本實用新型實施例提供的攪拌系統的整體結構示意圖。

圖標：100-固定架；102-支撐管；103-推桿；200-輪胎；300-掛接桿；400-攪拌桶；500-轉動軸；700-限位螺母；800-攪拌裝置；801-攪拌器；900-銷釘孔。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

圖1為本實施例提供的用于攪拌裝置的推車的整體結構示意圖。其中，支撐管102與輪胎200處于同一水平面。

圖2為本實施例提供的用于攪拌裝置的推車帶有攪拌桶的結構示意圖；其中，攪拌桶400固定于固定架100內。

圖3為本實施例提供的用于攪拌裝置的推車的局部放大圖；其中，為輪胎200及轉動軸500的局部放大圖。

圖4為本實施例提供的攪拌系統的整體結構示意圖；其中，攪拌裝置與推車連接。

如圖1-4所示，本實施例提供的一種用于攪拌裝置的推車，包括：固定架100、輪胎200和掛接桿300；輪胎200設置于固定架100底端，用于帶動固定架100移動；固定架100頂端設置有攪拌桶400，固定架100用于固定攪拌桶400；固定架100靠近輪胎200一側設置有掛接桿300，掛接桿300可與攪拌裝置800的支架連接，用于將固定架100固定于攪拌裝置800的支架一側，以將攪拌裝置800的攪拌器801固定于攪拌桶400內。

其中，掛接桿300與固定架100的連接方式可以有多種，例如：焊接、鉚接、螺紋連接等，由于焊接具有穩定性高，可操性高，且固定連接更加安全，較佳地，掛接桿300與固定架100焊接。

固定架100的材料可以為多種，例如：不銹鋼、碳素鋼、合金等，由于碳素鋼具有經濟價值低，成本低及焊接方便的優點，較佳地，固定架100的材料為碳素鋼。

優選地，固定架100為鋼架，鋼架可以由多個角鋼、方鋼、圓鋼等材料焊接而成。

掛接桿300的材料可以有多種，例如：不銹鋼、碳素鋼、合金等，較佳地，掛接桿300的材料為碳素鋼。

輪胎200的個數可以為一個、兩個、三個等，由于輪胎200的個數設置為2個，可以更加穩定帶動固定架100移動，較佳地，輪胎200的個數設置為2個。

具體地，固定架100由鋼架組成，在鋼架的中心設置出固定支架，并在固定架100與輪胎200連接一側設置掛接桿300，最后將攪拌桶400設置于固定架100內，當需要水泥或者其他物料時，可以將水和物料按照一定比例放入攪拌桶400內，再將掛接桿300與攪拌裝置800的支架掛接，從而通過攪拌裝置800的攪拌器801使得攪拌桶400內的物料均勻攪拌，當完成攪拌后，將掛接桿300與攪拌裝置800的支架分離，通過推車將攪拌桶400及攪拌好的物料運至工作地方，完成所有操作。

本實施例提供的一種用于攪拌裝置的推車，包括：固定架100、輪胎200和掛接桿300；輪胎200設置于固定架100底端，用于帶動固定架100移動；固定架100頂端設置有攪拌桶400，用于支撐攪拌桶400；固定架100靠近輪胎200一側設置有掛接桿300，掛接桿300與攪拌裝置800的支架連接，用于將固定架100固定于攪拌裝置800的支架一側，以將攪拌裝置的攪拌器801固定于攪拌桶400內；通過固定架100將攪拌桶400固定，且固定架100可以放置儲量更大的攪拌桶400，可以根據攪拌桶400的大小而設置固定架100的大小，當需要攪拌裝置800對于攪拌桶400內的物料進行攪拌、溶解時，將掛接桿300與攪拌裝置800的支架掛接，使得攪拌裝置800的攪拌器801固定于攪拌桶400內，從而使得攪拌更加穩定，當攪拌完成后，可以直接將掛接桿300與攪拌裝置800的支架分離，通過推車將攪拌桶400及攪拌好的物料運至工作地方，解決了現有技術中存在的攪拌桶移動，人工操作步驟多，工作效率較低，攪拌效果不好的技術問題，實現了攪拌裝置800的穩定及物料攪拌更加均勻，更具實用性，適于推廣使用。

在上述實施例的基礎上，進一步地，本實施例提供的用于攪拌裝置的推車的輪胎200設置有兩個，固定架100遠離輪胎200的一端設置有支撐管102，且支撐架與輪胎200構成三角支撐，用于對固定架100提供穩定支撐。

其中，支撐管102的截面形狀可以為多種，例如：圓形、矩形、橢圓形等，較佳地，支撐管102的截面形狀為圓形。

支撐管102的材料可以有多種，例如：不銹鋼、碳素鋼、合金等，較佳地，支撐管102的材料為碳素鋼。

支撐管102與固定架100的連接方式可以為多種，例如：焊接、鉚接、螺紋連接等，由于焊接具有穩定性高，可操性高，且固定連接更加安全，較佳地，支撐管102與固定架100焊接。

支撐管102距離地面的高度與輪胎200到達地面的高度相同，從而可以使得支撐管102和輪胎200處于同一水平面上，由于三角形具有穩定性，從而可以使得固定架100更加穩定，當攪拌裝置800的支架與掛接桿300連接時，推車可以更加的穩定。

另外，支撐管102距離地面的高度可以略低于輪胎200到達地面的高度，從而可以使得固定架100設置支撐架的一端略低，固定架100有一個斜坡，可以使得固定架100更加穩定。

本實施例提供的用于攪拌裝置的推車，通過在固定架100遠離輪胎200的一端設置有支撐管102，從而固定架100底端構成穩定的三角形，提高了推車的穩定性，使得攪拌時，更加穩固，減少人工穩定。

在上述實施例的基礎上，進一步地，本實施例提供的用于攪拌裝置的推車的固定架100遠離掛接桿300一端設置有推桿103，推桿103與固定架100固定連接，用于人推動小車。

其中，推桿103的截面形狀可以為多種，例如：圓形、矩形、橢圓形等，較佳地，推桿103的截面形狀為圓形。

推桿103的可以設置為角鋼、方鋼管、圓鋼管等，較佳地，推桿103設置為圓鋼管。

推桿103的數量可以設置有一個、兩個、三個等，較佳地，推桿103的數量設置為一個。

推桿103與固定架100的連接方式可以為多種，例如：焊接、鉚接、螺紋連接等，較佳地，推桿103與固定架100焊接。

本實施例提供的用于攪拌裝置的推車，通過在固定架100遠離掛接桿300一端設置有推桿103，可以在攪拌時，人為控制推桿103，增加固定架100的穩定性，而且當攪拌完成后，可以直接將推車推走，更加方便。

在上述實施例的基礎上，進一步地，本實施例提供的用于攪拌裝置的推車掛接桿300設置有多個，多個掛接桿300依次設置于固定架100上。

多個掛接桿300的數量可以兩個，三個、四個等，較佳地，掛接桿300的數量為兩個。

兩個掛接桿300分別設置于固定架100的輪胎200兩端，兩個掛接桿300分別與攪拌裝置800掛接，從而可以更加保證推車的穩定性。

進一步地，掛接桿300的上部位置設置為彎弧狀，用于與攪拌裝置800的支架掛接。

其中，掛接桿300上部位置設置為彎弧狀，與下部整體的形狀呈倒立的“J”型，且“J”型的豎直端與固定架100固定連接，帶有彎鉤的一端可以直接掛接在攪拌裝置800的支架上，保證了推車在攪拌過程中，不會與攪拌裝置800的支架分離。

本實施例提供的用于攪拌裝置的推車，通過設置多個掛接桿300更加保證了推車與攪拌裝置800的支架連接的穩定，而且通過掛接桿300的形狀呈“J”型，既可以滿足與固定架100連接，又可以滿足與攪拌裝置800的支架掛接，保證了推車在攪拌過程中，不會與攪拌裝置800的支架分離。

在上述實施例的基礎上，進一步地，本實施例提供的用于攪拌裝置的推車，還包括轉動軸500；固定架100底端貫穿設置有軸孔，轉動軸500通過軸孔與固定架100連接；輪胎200分別套設于轉動軸500延伸出軸孔的兩端，且輪胎200與轉動軸500之間設置有軸承。

優選地，軸承設置為滾動球軸承。

進一步地，本實施例提供的用于攪拌裝置的推車，還包括限位螺母700；限位螺母700與轉動軸500的軸端螺紋連接，且限位螺母700一端與輪胎200抵接。

轉動軸500的軸端設置有螺紋，限位螺母700套設在轉動軸500的軸端，與轉動軸500螺紋連接。

限位螺母700具有防止輪胎200錯位，以及防止輪胎200脫落的可能性，從而保證了輪胎200的穩定性及減小了發生安全事故的隱患。

進一步地，沿轉動軸500軸端的徑向貫穿有銷釘孔900，銷釘孔900內設置有銷釘，用于將限位螺母700卡緊于轉動軸500的軸端內。

沿轉動軸500軸端的徑向貫穿有銷釘孔900，銷釘孔900內設置有銷釘，使得限位螺母700無法移動，從而當需要將限位螺母700與轉動軸500分開時，需要先將銷釘拔出，再通過將限位螺母700旋出轉動軸500外，更加防止了輪胎200脫落，引起的安全隱患。

本實施例提供的用于攪拌裝置的推車，通過轉動軸500與輪胎200連接，使輪胎200可以移動，從而帶動固定架100移動；而且通過限位螺母700可以更加卡緊輪胎200的位置，另外，在轉動軸500軸端的徑向貫穿有銷釘孔900，且在銷釘孔900內設置有銷釘，可以直接防止螺母脫落，無法固定輪胎200，而使得輪胎200脫落，引起的安全隱患。

本實施例提供的一種攪拌系統，包括攪拌裝置800和所述的用于攪拌裝置的推車；攪拌裝置800的攪拌器801可放置于用于攪拌裝置的推車的攪拌桶400內，用于攪拌裝置的推車可與攪拌裝置800的支架掛接。

本實施例提供的攪拌系統將推車與攪拌裝置800配合使用，使得攪拌裝置800攪拌更加穩定，運輸更加方便。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
