本發明涉及一種輔助安裝建筑樓板的裝置。

背景技術：

1、在建筑施工的過程中，將預制的樓板進行安裝后，會在樓板的上層鋪設混凝土層，以提高樓板夠成樓層結構的結構強度。在該過程中，需要從樓板的下方對樓板進行支撐，以防止樓板發生形變或斷裂，并需要對樓板上層的混凝土層的濕度進行保持，以保證混凝土層和樓板能夠結合更加緊密，從而保證整體樓層的結構強度。

2、上述的建筑過程中：一般采用支撐管，例如鋼管、木頭柱、注塑管等進行底部支撐，這樣的支撐結構不是很穩定，支撐精度也不能保證；對混凝土層的濕度管理也是通過人工進行監督看管，當工人觀察到濕度不夠時就進行灑水，提高混凝土濕度，這樣的管理方式，不能夠高精度保持混凝土需要的濕度，甚至會因為人員的忽視而忘記監督管理，從而嚴重影響樓層的最終結構強度，進而影響建筑物的建筑質量。

技術實現思路

1、本發明提供了輔助安裝建筑樓板的裝置解決上述提到的技術問題，具體采用如下的技術方案：

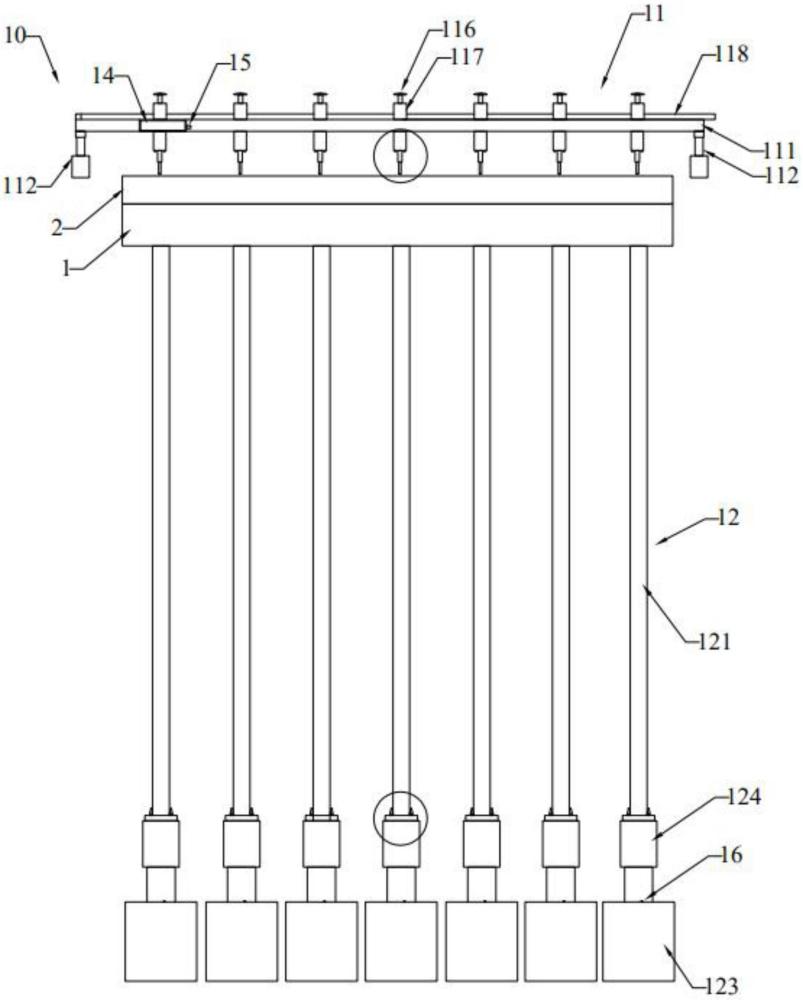

2、一種輔助安裝建筑樓板的裝置，包括：用于對被安裝的樓板的上方鋪的混凝土層進行濕度保持養護的濕度調節組件和用于從樓板的下方對樓板進行調節支撐的支撐組件；濕度調節組件包括：安裝架和用于支撐安裝安裝架的支撐架；安裝架的下方設有多個伸縮氣缸；伸縮氣缸的缸桿端部連接有插桿；插桿的端部安裝有用于插入混凝土層內以檢測混凝土層內的濕度的濕度傳感器；安裝架的上方在每個伸縮氣缸所對應的位置設有用于向安裝架下方的混凝土層噴水的噴頭；噴頭安裝有用于控制噴水量的控制閥；安裝架上安裝有用于連通多個噴頭的通水管路；安裝架上還設有用于進行數據分析并發送控制指令的控制器；濕度傳感器、伸縮氣缸和控制閥均電性連接至控制器；控制器發送指令至伸縮氣缸，控制伸縮氣缸帶動濕度傳感器插入混凝土層；控制器接受濕度傳感器的檢測數據，并計算出多個濕度傳感器檢測的數據的平均值m，當平均值m小于預設的第一預值時，控制器控制每個噴頭的控制閥開啟以進行噴水；控制器根據對應的濕度傳感器的檢測的數值確定每個噴頭的噴水量；控制器控制每個控制閥進行間歇噴水，其中間歇時間為t，在對應的濕度傳感器的檢測的數值等于m時，控制與該濕度傳感器對應的控制閥關閉。

3、進一步地，伸縮氣缸的缸體端部設有用于檢測伸縮氣缸到混凝土層的距離的距離傳感器；

4、距離傳感器通訊連接至控制器；控制器接收距離傳感器的檢測數據，然后先根據該檢測數據控制伸縮氣缸持續伸出直至接觸到混凝土層底部后，進行收縮，并計算出混凝土層的厚度進行存儲，再根據該檢測數據控制伸縮氣缸的伸入混凝土層的距離，使多個濕度傳感器進入混凝土層后位于混凝土層的預定深度。

5、進一步地，當m等于第一預設值，且多個濕度傳感器中的一個的檢測數值小于預設的第二預設值時，控制器控制對應的噴頭噴水，第二預設值小于第一預設值。

6、進一步地，安裝架的投影覆蓋的混凝土層的范圍內，任意一個半徑為r的圓所圈設的多個濕度傳感器的檢測數據的平均值n小于預設的第三預設值時，控制器控制該圓內的多個噴頭進行噴水，第三預設值小于第一預設值且大于第二預設值。

7、進一步地，安裝架還安裝有用于檢測安裝架的位置信息的第一定位傳感器；第一定位傳感器通訊連接至控制器；控制器接收第一定位傳感器的檢測信息，并根據該位置信息獲取對應位置的天氣信息；控制器根據對應的濕度傳感器的檢測的數值和天氣信息確定每個噴頭的噴水量。

8、進一步地，天氣信息包括未來預定時間內的溫度信息、濕度信息和風力信息；控制器根據對應的濕度傳感器的檢測的數值和對應位置的未來預定時間內的溫度信息、濕度信息和風力信息確定每個噴頭的噴水量。

9、進一步地，支撐組件包括：支撐管和設置于支撐管的端部以檢測樓板對支撐管施加的壓力的壓力傳感器；壓力傳感器通訊連接至控制器；支撐管的下端設有用于調節支撐管的支撐高度的調節氣缸；控制器在m等于第一預設值時，控制多個調節氣缸調節支撐管的支撐高度，以使多個支撐管在支撐樓板時所受的支撐壓力值均為l。

10、進一步地，調節氣缸均設有第二定位傳感器；伸縮氣缸均設有第三定位傳感器；第二定位傳感器和第三定位傳感器均通訊連接至控制器，且安裝位置在上下方向上一一對應；控制器根據每個第三定位傳感器的檢測位置信息，限定與之相對應的第二定位傳感器的安裝位置；針對每組對應的第三定位傳感器和第二定位傳感器，控制器對該第三定位傳感器對應的濕度傳感器的檢測數值和該第二定位傳感器對應的壓力傳感器的檢測數值進行對應分析，在濕度傳感器的檢測數值小于預設的第一預設值，且壓力傳感器的檢測數值小于l時，控制該濕度傳感器所對應的噴頭噴水。

11、進一步地，輔助安裝建筑樓板的裝置還包括用于顯示檢測數據的移動端；控制器通訊連接至移動端；移動端接收控制器的發送信息，并根據控制器發送的限定與每個第三定位傳感器相對應的第二定位傳感器的安裝位置，顯示每個相對應的第二定位傳感器的移動方向，以使每個第三定位傳感器和與之對應的第二定位傳感器在上下方向上一一對應。

12、進一步地，調節氣缸的缸桿上螺紋安裝有用于插裝支撐管的套管；壓力傳感器安裝于套管內且位于套管的管底；套管的上端面在周向上可拆卸安裝有用于檢測支撐管的彎折情況的激光檢測器；激光檢測器在支撐管的周向設有多個用于發生激光以進行測距的激光發生器；激光檢測器通訊連接至控制器，以在多個激光發生器發射激光后，通過激光檢測到的距離不相等，判斷安裝有該激光檢測器的支撐管發生彎折形變。

13、本發明的有益之處在于所提供的輔助安裝建筑樓板的裝置能夠精確且持續保證混凝土層的濕度，從而使得混凝土層和樓板之間進行緊密的結構連接，提高夠成樓層的樓板和混凝土層的結構強度，進而保證建筑物的建筑質量，自動調節的工作機制相比于人工監管，可靠性更高。

14、上述的輔助安裝建筑樓板的裝置通過支撐組件能夠從樓板的下方對樓板進行調節支撐，提高對樓板的支撐精度，從而能夠避免樓板變形斷裂。

技術特征：

1.一種輔助安裝建筑樓板的裝置，其特征在于，包括：用于對被安裝的樓板的上方鋪的混凝土層進行濕度保持養護的濕度調節組件和用于從樓板的下方對樓板進行調節支撐的支撐組件；

2.根據權利要求1所述的輔助安裝建筑樓板的裝置，其特征在于，

3.根據權利要求1所述的輔助安裝建筑樓板的裝置，其特征在于，

4.根據權利要求3所述的輔助安裝建筑樓板的裝置，其特征在于，

5.根據權利要求1所述的輔助安裝建筑樓板的裝置，其特征在于，

6.根據權利要求5所述的輔助安裝建筑樓板的裝置，其特征在于，

7.根據權利要求1所述的輔助安裝建筑樓板的裝置，其特征在于，

8.根據權利要求7所述的輔助安裝建筑樓板的裝置，其特征在于，

9.根據權利要求8所述的輔助安裝建筑樓板的裝置，其特征在于，

10.根據權利要求7所述的輔助安裝建筑樓板的裝置，其特征在于，

技術總結
本發明公開了一種輔助安裝建筑樓板的裝置，包括：濕度調節組件和支撐組件；濕度調節組件包括：安裝架和支撐架；安裝架的下方設有多個伸縮氣缸；伸縮氣缸的缸桿端部連接有插桿；插桿的端部安裝有濕度傳感器；安裝架的上方在每個伸縮氣缸所對應的位置設有用于向安裝架下方的混凝土層噴水的噴頭；噴頭安裝有用于控制噴水量的控制閥；安裝架上安裝有用于連通多個噴頭的通水管路；安裝架上還設有用于進行數據分析并發送控制指令的控制器。本發明的輔助安裝建筑樓板的裝置能夠提高夠成樓層的樓板和混凝土層的結構強度，進而保證建筑物的建筑質量。

技術研發人員：黃森軍,焦建格,陳思
受保護的技術使用者：中國電建集團華東勘測設計研究院有限公司
技術研發日：
技術公布日：2025/4/6
