本發明涉及金剛石串珠鋸防護領域，尤其涉及一種防金剛石串珠繩斷裂傷害的裝置。

背景技術：

1、金剛石串珠鋸主要由金剛石串珠繩、繩鋸機驅動輪組構成，金剛石串珠鋸使用的刀具為金剛石串珠繩，金剛石串珠繩是由鋼絲繩和鑲嵌在其表面的金剛石磨粒組成，在切割過程中，串珠繩在繩鋸機驅動輪組的驅動下高速旋轉或往復運動，串珠繩在與石材接觸時，繩上的金剛石磨粒會對石材表面產生磨削作用。

2、切割工作中石材也會對金剛石串珠繩產生磨損，隨著使用時間的增加，金剛石串珠繩磨損后有斷裂的風險，如圖1所示，當金剛石串珠繩斷裂后會向上飛彈，并且具有較大的鞭彈范圍，設備缺乏限制金剛石串珠繩飛彈的裝置，一旦金剛石串珠繩斷裂有可能對周圍很大范圍造成鞭擊危害。

技術實現思路

1、為了彌補現有技術問題的不足，本發明的目的是提供一種防金剛石串珠繩斷裂傷害的裝置，用于解決現在的金剛石串珠鋸缺乏保護裝置限制斷裂的金剛石串珠繩飛彈，具有較大的安全隱患。

2、為了解決現有技術問題，本發明的技術方案如下：

3、一種防金剛石串珠繩斷裂傷害的裝置，包括桿架，所述桿架向金剛石串珠繩的傳導方向延伸，還包括上擋繩輪和下擋繩輪，上擋繩輪、下擋繩輪與所述桿架轉動連接，上擋繩輪下壓在金剛石串珠繩的上方，下擋繩輪向上抵觸在金剛石串珠繩的下方。

4、優選的，所述桿架包括伸縮桿、升降架和基座，所述伸縮桿一端與所述基座連接，伸縮桿的另一端向金剛石串珠繩的傳導方向延伸，所述上擋繩輪與伸縮桿轉動連接，所述升降架與伸縮桿垂直分布，所述下擋繩輪與升降架轉動連接。

5、優選的，所述上擋繩輪設置有兩個，下擋繩輪設置有一個，下擋繩輪位于兩個上擋繩輪之間。

6、優選的，所述伸縮桿包括滑動插接的桿筒與桿柄，兩個所述上擋繩輪分別轉動連接在桿筒與桿柄表面，所述桿筒的一端向內延伸轉動設置第一絲杠，第一絲杠與桿柄螺紋連接。

7、優選的，所述升降架包括豎殼，豎殼內通過彈簧豎直彈性滑動設置滑塊，所述下擋繩輪與滑塊轉動連接。

8、優選的，所述豎殼內滑動設置有觸板，彈簧設置在滑塊與觸板之間，所述豎殼的頂部螺紋貫穿有螺柱，螺柱與觸板轉動連接。

9、優選的，所述升降架通過滑套與桿柄滑動連接，升降架的表面具有豎直延伸的滑槽，滑槽內滑動設置軸座，軸座同軸對稱轉動安裝兩個連桿，兩個連桿呈八字分布分別轉動連接桿筒與桿柄。

10、優選的，所述伸縮桿與基座轉動連接，伸縮桿表面轉動設置第二絲杠，第二絲杠螺紋連接有支座，支座轉動連接有支臂，支臂的另一端與基座轉動連接。

11、與現有技術相比較，本發明的優點如下：

12、1、本發明設置下壓金剛石串珠繩的上擋繩輪、上抵金剛石串珠繩的下擋繩輪，并且下擋繩輪具有向上彈性位移的趨勢，當金剛石串珠繩斷裂時，通過上擋繩輪阻礙金剛石串珠繩向后方飛彈，下擋繩輪快速上移與上擋繩輪交錯抽拉金剛石串珠繩，極大縮小金剛石串珠繩飛彈的長度，減小金剛石串珠繩飛彈的覆蓋面積，提高安全性。

13、2、本發明通過控制伸縮桿伸縮，用于調整兩個上擋繩輪的分隔間距與延伸位置，通過八字分布的連桿推動豎殼沿著桿柄移動，使下擋繩輪始終保持在兩個上擋繩輪的中間位置，保證下擋繩輪與上擋繩輪均勻交錯抽拉金剛石串珠繩。

技術特征：

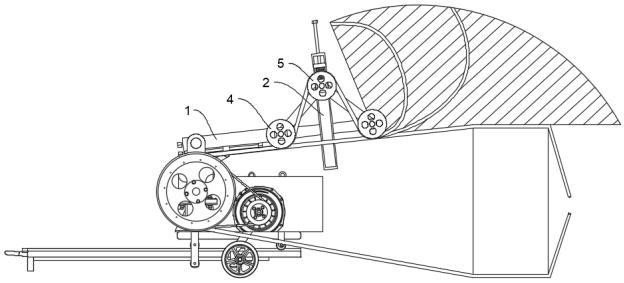

1.一種防金剛石串珠繩斷裂傷害的裝置，包括：桿架，所述桿架向金剛石串珠繩的傳導方向延伸，其特征在于，還包括上擋繩輪（4）和下擋繩輪（5），上擋繩輪（4）、下擋繩輪（5）與所述桿架轉動連接，上擋繩輪（4）下壓在金剛石串珠繩的上方，下擋繩輪（5）向上抵觸在金剛石串珠繩的下方。

2.根據權利要求1所述的防金剛石串珠繩斷裂傷害的裝置，其特征在于，所述桿架包括伸縮桿、升降架和基座（3），所述伸縮桿一端與所述基座（3）連接，伸縮桿的另一端向金剛石串珠繩的傳導方向延伸，所述上擋繩輪（4）與伸縮桿轉動連接，所述升降架與伸縮桿垂直分布，所述下擋繩輪（5）與升降架轉動連接。

3.根據權利要求2所述的防金剛石串珠繩斷裂傷害的裝置，其特征在于，所述上擋繩輪（4）設置有兩個，下擋繩輪（5）設置有一個，下擋繩輪（5）位于兩個上擋繩輪（4）之間。

4.根據權利要求3所述的防金剛石串珠繩斷裂傷害的裝置，其特征在于，所述伸縮桿包括滑動插接的桿筒（1）與桿柄（11），兩個所述上擋繩輪（4）分別轉動連接在桿筒（1）與桿柄（11）表面，所述桿筒（1）的一端向內延伸轉動設置第一絲杠（12），第一絲杠（12）與桿柄（11）螺紋連接。

5.根據權利要求2所述的防金剛石串珠繩斷裂傷害的裝置，其特征在于，所述升降架包括豎殼（2），豎殼（2）內通過彈簧豎直彈性滑動設置滑塊，所述下擋繩輪（5）與滑塊轉動連接。

6.根據權利要求5所述的防金剛石串珠繩斷裂傷害的裝置，其特征在于，所述豎殼（2）內滑動設置有觸板（22），彈簧設置在滑塊與觸板（22）之間，所述豎殼（2）的頂部螺紋貫穿有螺柱（23），螺柱（23）與觸板（22）轉動連接。

7.根據權利要求4所述的防金剛石串珠繩斷裂傷害的裝置，其特征在于，所述升降架通過滑套（21）與桿柄（11）滑動連接，升降架的表面具有豎直延伸的滑槽（61），滑槽（61）內滑動設置軸座，軸座同軸對稱轉動安裝兩個連桿（6），兩個連桿（6）呈八字分布分別轉動連接桿筒（1）與桿柄（11）。

8.根據權利要求2所述的防金剛石串珠繩斷裂傷害的裝置，其特征在于，所述伸縮桿與基座（3）轉動連接，伸縮桿表面轉動設置第二絲杠（72），第二絲杠（72）螺紋連接有支座（71），支座（71）轉動連接有支臂（7），支臂（7）的另一端與基座（3）轉動連接。

技術總結
本發明公開了一種防金剛石串珠繩斷裂傷害的裝置，涉及金剛石串珠鋸防護領域，包括桿架，桿架向金剛石串珠繩的傳導方向延伸，還包括上擋繩輪和下擋繩輪，上擋繩輪、下擋繩輪與桿架轉動連接，上擋繩輪下壓在金剛石串珠繩的上方，下擋繩輪向上抵觸在金剛石串珠繩的下方，本發明設置下壓金剛石串珠繩的上擋繩輪、上抵金剛石串珠繩的下擋繩輪，并且下擋繩輪具有向上彈性位移的趨勢，當金剛石串珠繩斷裂時，通過上擋繩輪阻礙金剛石串珠繩向后方飛彈，下擋繩輪快速上移與上擋繩輪交錯抽拉金剛石串珠繩，極大縮小金剛石串珠繩飛彈的長度，減小金剛石串珠繩飛彈的覆蓋面積，提高安全性。

技術研發人員：田一宸,柴易呈,李進寶,楊芳,容大發,潘峰,徐華俊,宮偉
受保護的技術使用者：浙江派尼爾科技股份有限公司
技術研發日：
技術公布日：2025/4/24
