本技術涉及屋頂檐口排水，具體涉及一種防堵塞的屋檐排水機構。

背景技術：

1、檐口又稱屋檐，指結構外墻體和屋面結構板交界處的屋面結構板頂，同時也是指建筑構圖中在頂部的典型地帶線腳并凸的水平部件，特指古典建筑檐部三個部分的最上部分，檐口結構是房屋屋面結構中的一種排水結構，其通過挑出的檐口板與屋面之間形成集水槽，將屋面上流下的積水排出，防止積水通過支撐墻的縫隙進入屋內，其作用是方便排除屋面上的雨水和保護墻身。

2、目前，公開號為cn217924482u的中國專利公開了一種屋頂檐口防水裝置,該實用新型通過設置有第一排水管，第一排水管的頂部與檐口連通處設置有第一濾網，第一濾網上端設置有清除組件，風扇在電機的帶動作用下，通過抽吸管將第一濾網口上的雜質吸附至收集箱內，完成雜質的清除，防止第一濾網發生堵塞導致雨水在集水槽內累積，達到集水槽內的雨水能順暢流動的效果。

3、現有的檐口排水結構由于高度較高，在長時間使用下，易造成堵塞，堵塞后不便于進行疏通，不便于屋頂排水，易產生積水，產生淤泥，且在排污過程中，由于大都采用外部安裝管，由于暴露在外，安裝螺絲等金屬制品易造成氧化，產生脫落，有一定安裝隱患。

技術實現思路

1、本實用新型所要解決的技術問題如下：現有的檐口排水結構由于高度較高，在長時間使用下，易造成堵塞，堵塞后不便于進行疏通，不便于屋頂排水，易產生積水，產生淤泥，且在排污過程中，由于大都采用外部安裝管，由于暴露在外，安裝螺絲等金屬制品易造成氧化，產生脫落，有一定安裝隱患。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種防堵塞的屋檐排水機構，包括安裝板和安裝在內部的遙控電機，安裝板的頂部固定連接有第一固定塊，安裝板的中部開設有排水口，安裝板的內部一側固定連接有收集管，收集管的頂部與排水口貫通連接，收集管的底部貫通連接有第一連接管，第一連接管的內部貫通連接有第一轉軸，收集管的一側開設有出料口，第一轉軸的頂部固定連接有第一轉動盤，第一轉動盤的外部開設有出水槽，出水槽設置有多個，第一轉動盤的外部固定連接有堆積板，堆積板設置有多個，堆積板與出水槽交錯排布。

4、作為本實用新型進一步的方案：安裝板的內頂面固定連接有安裝塊，安裝塊的底部固定連接有第一連接板，第一連接板的一側固定連接有第二連接板，遙控電機固定安裝在第二連接板一側。

5、作為本實用新型進一步的方案：遙控電機的輸出端固定連接有第一安裝槽，安裝板的內底面貫通連接有第二連接管，第二連接管的頂部固定連接有第三連接管，第三連接管的一側與第一安裝槽嚙合連接，安裝塊的底部轉動連接有第二轉軸，第二轉軸的底部固定連接有第三齒輪，第三齒輪的一側與第一安裝槽嚙合連接，第二轉軸的中部外側固定連接有第二傳動輥，第二傳動輥與第一傳動輥的外部套設有第一皮帶。

6、作為本實用新型進一步的方案：安裝板一側底部固定連接有導料板，安裝板的一側開設有排污口。

7、作為本實用新型進一步的方案：安裝板的底部一側固定連接有第三連接管，安裝板的底部轉動連接有第三傳動輥，第三傳動輥設置有兩個，兩個第三傳動輥的外部套設有第二皮帶，第二皮帶為八字型設置，兩個第三傳動輥的底部固定連接有第二固定塊，第二固定塊設置有兩個，兩個第二固定塊的底部固定連接有第二轉動盤，第二轉動盤設置有兩個。

8、作為本實用新型進一步的方案：一側第三傳動輥的頂部與第二連接管固定連接。

9、作為本實用新型進一步的方案：安裝板的底部一側固定有外墻，外墻的內部開設有第二安裝槽，第二安裝槽的內部安裝有第四連接管，第四連接管的一端與第一連接管固定連接，第四連接管的另一端與第三連接管貫通連接。

10、本實用新型的有益效果：

11、1、該實用新型中，設置第一轉動盤，通過遙控電機帶動第二轉軸轉動，通過第一皮帶進行傳動，解決了現有的檐口排水結構由于高度較高，在長時間使用下，易造成堵塞，堵塞后不便于進行疏通，不便于屋頂排水，易產生積水，產生淤泥的問題。

12、2、該實用新型中，設置第三連接管，通過一側外墻將第三連接管安裝在內部，解決了在排污過程中，由于大都采用外部安裝管，由于暴露在外，安裝螺絲等金屬制品易造成氧化，產生脫落，有一定安裝隱患的問題。

技術特征：

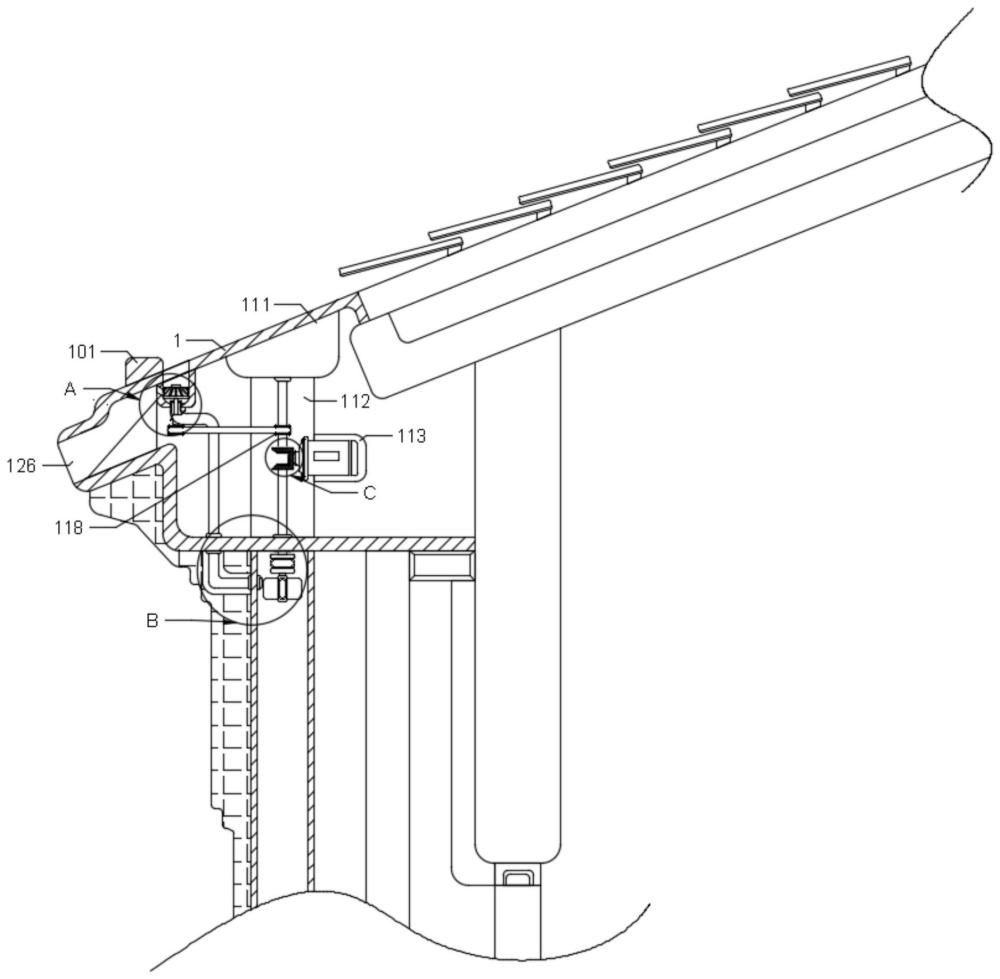

1.一種防堵塞的屋檐排水機構，包括安裝板(1)和安裝在內部的遙控電機(2)，其特征在于，所述安裝板(1)的頂部固定連接有第一固定塊(101)，所述安裝板(1)的中部開設有排水口(124)，所述安裝板(1)的內部一側固定連接有收集管(102)，所述收集管(102)的頂部與排水口(124)貫通連接，所述收集管(102)的底部貫通連接有第一連接管(103)，所述第一連接管(103)的內部貫通連接有第一轉軸(104)，所述收集管(102)的一側開設有出料口(105)，所述第一轉軸(104)的頂部固定連接有第一轉動盤(108)，所述第一轉動盤(108)的外部開設有出水槽(109)，所述出水槽(109)設置有多個，所述第一轉動盤(108)的外部固定連接有堆積板(110)，所述堆積板(110)設置有多個，所述堆積板(110)與出水槽(109)交錯排布。

2.根據權利要求1所述的一種防堵塞的屋檐排水機構，其特征在于，所述安裝板(1)的內頂面固定連接有安裝塊(111)，所述安裝塊(111)的底部固定連接有第一連接板(112)，所述第一連接板(112)的一側固定連接有第二連接板(113)，所述遙控電機(2)固定安裝在第二連接板(113)一側。

3.根據權利要求2所述的一種防堵塞的屋檐排水機構，其特征在于，所述遙控電機(2)的輸出端固定連接有第一安裝槽(114)，所述安裝板(1)的內底面貫通連接有第二連接管(115)，所述第二連接管(115)的頂部固定連接有第三連接管(116)，所述第三連接管(116)的一側與第一安裝槽(114)嚙合連接，所述安裝塊(111)的底部轉動連接有第二轉軸(117)，所述第二轉軸(117)的底部固定連接有第三齒輪(125)，所述第三齒輪(125)的一側與第一安裝槽(114)嚙合連接，所述第二轉軸(117)的中部外側固定連接有第二傳動輥(118)，所述第二傳動輥(118)與第一傳動輥(107)的外部套設有第一皮帶(119)。

4.根據權利要求1所述的一種防堵塞的屋檐排水機構，其特征在于，所述安裝板(1)一側底部固定連接有導料板(106)，所述安裝板(1)的一側開設有排污口(126)。

5.根據權利要求1所述的一種防堵塞的屋檐排水機構，其特征在于，所述安裝板(1)的底部一側固定連接有第三連接管(116)，所述安裝板(1)的底部轉動連接有第三傳動輥(120)，所述第三傳動輥(120)設置有兩個，兩個所述第三傳動輥(120)的外部套設有第二皮帶(121)，兩個所述第三傳動輥(120)的底部固定連接有第二固定塊(122)，所述第二固定塊(122)設置有兩個，兩個所述第二固定塊(122)的底部固定連接有第二轉動盤(123)，所述第二轉動盤(123)設置有兩個。

6.根據權利要求5所述的一種防堵塞的屋檐排水機構，其特征在于，一側所述第三傳動輥(120)的頂部與第二連接管(115)固定連接。

7.根據權利要求1所述的一種防堵塞的屋檐排水機構，其特征在于，所述安裝板(1)的底部一側固定有外墻(127)，所述外墻(127)的內部開設有第二安裝槽(128)，所述第二安裝槽(128)的內部安裝有第四連接管(129)，所述第四連接管(129)的一端與第一連接管(103)固定連接，所述第四連接管(129)的另一端與第三連接管(116)貫通連接。

技術總結
本技術公開了一種防堵塞的屋檐排水機構，包括安裝板和安裝在內部的遙控電機，安裝板的頂部固定連接有第一固定塊，安裝板的中部開設有排水口，安裝板的內部一側固定連接有收集管，設置第一轉動盤，通過遙控電機帶動第二轉軸轉動，通過第一皮帶進行傳動，解決了現有的檐口排水結構由于高度較高，在長時間使用下，易造成堵塞，堵塞后不便于進行疏通，不便于屋頂排水，易產生積水，產生淤泥的問題，設置第三連接管，通過一側外墻將第三連接管安裝在內部，解決了在排污過程中，由于大都采用外部安裝管，由于暴露在外，安裝螺絲等金屬制品易造成氧化，產生脫落，有一定安裝隱患的問題。

技術研發人員：張雷
受保護的技術使用者：石家莊元牛裝飾設計有限公司
技術研發日：20240507
技術公布日：2025/4/10
