本技術涉及箱梁模板，具體為一種冬季保溫的預制箱梁模板。

背景技術：

1、箱梁模板是一種用于支撐和成型箱梁結構的臨時模板系統。箱梁是一種常見的混凝土結構，通常用于橋梁、高速公路、隧道、地鐵等工程中。為了在施工過程中得到均勻、穩定和符合設計要求的箱梁結構，需要使用箱梁模板；

2、經查公開(公告)號：cn215052140u，公開了一種帶有加固組件的箱梁模板，此技術中公開了“一種帶有加固組件的箱梁模板，包括模板主體，所述模板主體的底端設置有底座，所述模板主體與底座的兩側對稱設置有支撐座，所述模板主體與支撐座之間設置有固定架，所述固定架的內側開設有多個通孔，所述通孔的兩端對應于固定架的表面固定有固定塊，所述固定塊的內側開設有放置槽，且放置槽的內側設置有防護塊，所述防護塊的一端與固定塊的一側之間貫穿有固定桿”等技術方案，具有“通過設計的扭簧，使防護塊在不使用的情況下自動回彈，通過設計的防護塊、固定塊、固定桿、扭簧，使該箱梁模板使用過程中，通過該結構將用于貫穿管道的通孔，在不使用的情況下進行封閉，從而增加該箱梁模板使用時的防護性”等技術效果；

3、在使用箱梁模板制造箱梁的過程中，由于模板的角度無法調節，工作人員在制造不同尺寸的箱梁時面臨一定的困難。這種情況導致工作人員必須準備多種不同尺寸的箱梁模板，以適應不同的制造需求。這無疑增加了工作的復雜性和不便性，降低了工作效率。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種冬季保溫的預制箱梁模板，具有通過調節組件可調節外模板的角度，以適應不同的使用需求，并且調節組件也對外模板起到支撐加固作用的特點。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種冬季保溫的預制箱梁模板，包括基板，所述基板上設置有箱梁機構并用于調節不同尺寸的箱梁，箱梁機構包括：

3、承載組件，包括基板頂部兩側均通過螺栓固定的底座，底座的內部固定有若干個等距排列的橫架，且橫架上固定有立架；

4、調節組件，包括相鄰的立架之間固定的下軸桿，且下軸桿的兩端均轉動安裝有下?lián)渭埽聯渭艿纳隙藰薪佑猩蠐渭埽瑑蓚壬蠐渭艿纳隙酥g轉動安裝有上軸桿，且上軸桿的兩端均轉動安裝有第一連接件；

5、模板組件，包括第一連接件上固定的外模板。

6、優選的，所述調節組件還包括兩側上撐架下端偏上位置之間固定的中軸桿，下軸桿上樞接有第一液壓缸，且第一液壓缸的輸出端與中軸桿樞接。

7、優選的，所述模板組件包括外模板上端鉸接的端模板，且上軸桿上樞接有第二液壓缸，第二液壓缸的輸出端樞接有第二連接件，且第二連接件與端模板固定連接。

8、優選的，所述模板組件還包括外模板下端鉸接的連接板。

9、優選的，所述模板組件還包括兩側連接板之間通過螺栓固定連接的底模板。

10、優選的，所述基板的頂部中央通過螺栓固定有支撐架。

11、有益效果

12、本實用新型提供了一種冬季保溫的預制箱梁模板。與現有技術相比具備以下有益效果：

13、(1)通過第一液壓缸驅動中軸桿配合上撐架帶動下?lián)渭苻D動，同時上撐架也通過第一連接件帶動外模板進行翻轉；并且，調節組件也對外模板起到支撐加固的作用。

14、(2)通過第二液壓缸的輸出端驅動第二連接件帶動端模板進行翻轉，從而可調節端模板與外模板之間的角度，以適應不同的使用需求。

技術特征：

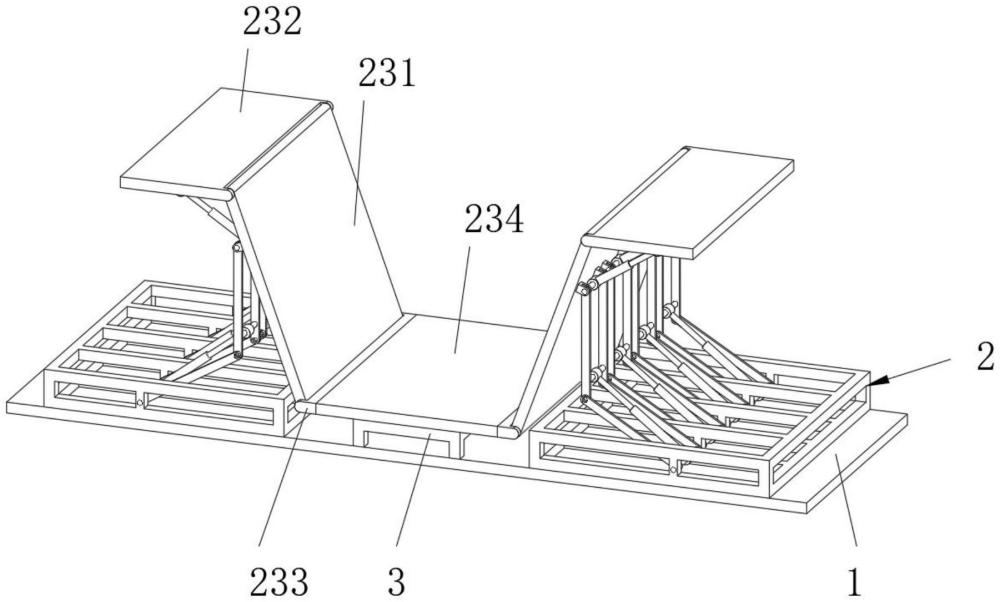

1.一種冬季保溫的預制箱梁模板，包括基板(1)，其特征在于：所述基板(1)上設置有箱梁機構(2)并用于調節不同尺寸的箱梁，箱梁機構(2)包括：

2.根據權利要求1所述的一種冬季保溫的預制箱梁模板，其特征在于：所述調節組件(22)還包括兩側上撐架(223)下端偏上位置之間固定的中軸桿(226)，下軸桿(221)上樞接有第一液壓缸(227)，且第一液壓缸(227)的輸出端與中軸桿(226)樞接。

3.根據權利要求1所述的一種冬季保溫的預制箱梁模板，其特征在于：所述模板組件(23)包括外模板(231)上端鉸接的端模板(232)，且上軸桿(224)上樞接有第二液壓缸(235)，第二液壓缸(235)的輸出端樞接有第二連接件(236)，且第二連接件(236)與端模板(232)固定連接。

4.根據權利要求1所述的一種冬季保溫的預制箱梁模板，其特征在于：所述模板組件(23)還包括外模板(231)下端鉸接的連接板(233)。

5.根據權利要求4所述的一種冬季保溫的預制箱梁模板，其特征在于：所述模板組件(23)還包括兩側連接板(233)之間通過螺栓固定連接的底模板(234)。

6.根據權利要求1所述的一種冬季保溫的預制箱梁模板，其特征在于：所述基板(1)的頂部中央通過螺栓固定有支撐架(3)。

技術總結
本技術公開了一種冬季保溫的預制箱梁模板，本技術涉及箱梁模板技術領域，尤其為一種冬季保溫的預制箱梁模板，包括基板，所述基板上設置有箱梁機構并用于調節不同尺寸的箱梁，箱梁機構包括：承載組件，包括基板頂部兩側均通過螺栓固定的底座，底座的內部固定有若干個等距排列的橫架，且橫架上固定有立架；調節組件，包括相鄰的立架之間固定的下軸桿，且下軸桿的兩端均轉動安裝有下?lián)渭埽聯渭艿纳隙藰薪佑猩蠐渭埽瑑蓚壬蠐渭艿纳隙酥g轉動安裝有上軸桿，且上軸桿的兩端均轉動安裝有第一連接件；通過調節組件可調節外模板的角度，以適應不同的使用需求，并且調節組件也對外模板起到支撐加固的作用。

技術研發人員：高文學
受保護的技術使用者：淄博博創重工科技有限公司
技術研發日：20240603
技術公布日：2025/4/28
