本技術涉及吊頂龍骨,具體涉及一種裝配式龍骨搭接結構。
背景技術:
1、天花板作為室內頂部裝修材料,可通過吊裝組件將其連接在頂板上來遮蓋主體結構,從而實現美化環境、保溫隔熱等多種功能,該結構已被廣泛應用于商場、寫字樓、住宅等場所。目前,裝飾行業在安裝天花吊頂結構時,通常先使用膨脹螺栓將吊桿固定在頂板上,再用自攻螺絲將龍骨架固接在吊桿下端,最后將集成板(如石膏板)釘接在龍骨架底面,這種做法不僅工序繁瑣,在日常維護時,還難以單獨拆除構件,容易造成二次損耗,且在安裝時若龍骨存在傾斜或者不平整,則調節較為麻煩。故提供一種裝配式龍骨搭接結構,使其解決以上問題。
技術實現思路
1、為解決以上背景技術中的問題,本實用新型解決技術問題采用的技術方案是:一種裝配式龍骨搭接結構,其包括:主龍骨,所述主龍骨底部卡接有副龍骨,所述主龍骨外側卡接有可調式吊件結構,所述可調式吊件結構包括卡套、球槽、球體、第一吊桿、內螺紋套管、第二吊桿、調節座,所述球槽開設于卡套一端內部,所述球體活動套接于球槽中,所述第一吊桿固定連接球體,所述第二吊桿一端固定連接調節座一端。
2、作為本實用新型的一種優選技術方案,所述第一吊桿與第二吊桿相對一端設置有相反的螺紋結構,所述第一吊桿與第二吊桿分別通過螺紋結構螺紋連接于內螺紋套管兩端內部。
3、作為本實用新型的一種優選技術方案,所述調節座中部開設有固定槽,所述固定槽為長方形結構,所述固定槽內部貫穿有固定絲桿。
4、作為本實用新型的一種優選技術方案,所述卡套正對球體一端內部螺紋連接有第一旋鈕,所述第一旋鈕螺紋延伸至球槽內部接觸球體。
5、作為本實用新型的一種優選技術方案,所述卡套遠離第一旋鈕一端內部螺紋連接有第二旋鈕,所述第二旋鈕螺紋延伸至卡套內側。
6、作為本實用新型的一種優選技術方案,所述卡套上方一側開設有豁口,所述卡套通過豁口套接主龍骨外側。
7、作為本實用新型的一種優選技術方案,所述主龍骨為u型結構,所述主龍骨內側正對第二旋鈕,所述主龍骨數量設置有若干個。
8、作為本實用新型的一種優選技術方案,所述副龍骨位于主龍骨一側設置有內卡口,所述副龍骨數量設置有若干個。
9、作為本實用新型的一種優選技術方案,所述主龍骨底端設置有卡件,所述卡件為l型結構,所述卡件貼合卡接內卡口。
10、本實用新型具有以下優點:主龍骨可直接卡在可調式吊件結構上的卡套中并通過擰緊第二旋鈕即可限位固定,若主龍骨存在傾斜,可通過球體在球槽中旋轉原理,進而可調節主龍骨的傾斜方向,若主龍骨之間需要找平時,則可通過旋轉內螺紋套管,進而內螺紋套管內部分別螺紋帶動第一吊桿與第二吊桿作相對或相反方向運動,從而拆裝簡單,且便于進行調節。

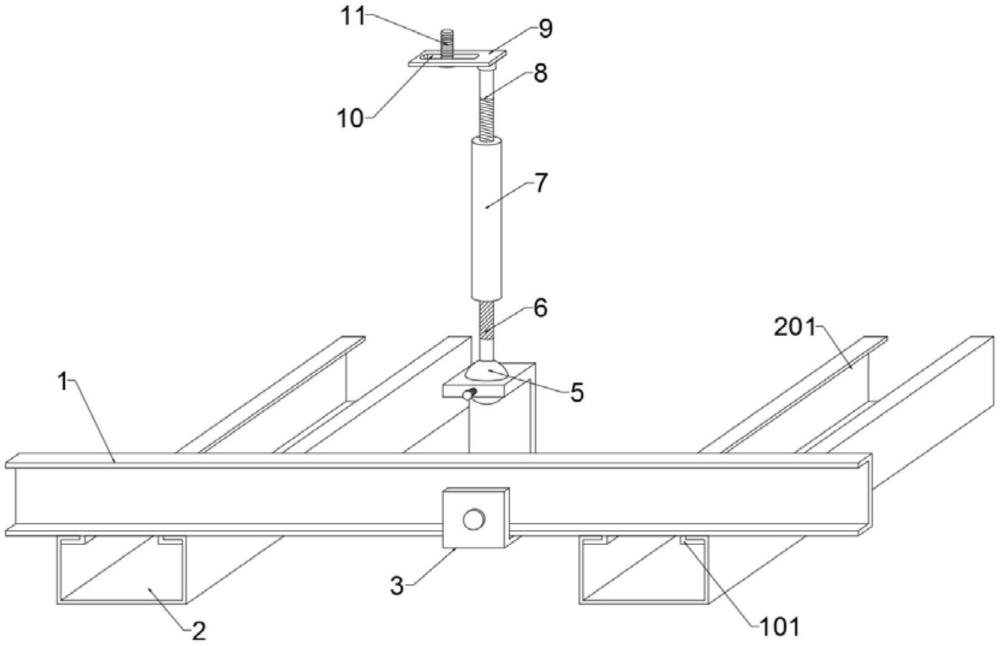

1.一種裝配式龍骨搭接結構,其特征在于,包括:主龍骨(1),所述主龍骨(1)底部卡接有副龍骨(2),所述主龍骨(1)外側卡接有可調式吊件結構,所述可調式吊件結構包括卡套(3)、球槽(4)、球體(5)、第一吊桿(6)、內螺紋套管(7)、第二吊桿(8)、調節座(9),所述球槽(4)開設于卡套(3)一端內部,所述球體(5)活動套接于球槽(4)中,所述第一吊桿(6)固定連接球體(5),所述第二吊桿(8)一端固定連接調節座(9)一端。
2.如權利要求1所述的一種裝配式龍骨搭接結構,其特征在于,所述第一吊桿(6)與第二吊桿(8)相對一端設置有相反的螺紋結構,所述第一吊桿(6)與第二吊桿(8)分別通過螺紋結構螺紋連接于內螺紋套管(7)兩端內部。
3.如權利要求1所述的一種裝配式龍骨搭接結構,其特征在于,所述調節座(9)中部開設有固定槽(10),所述固定槽(10)為長方形結構,所述固定槽(10)內部貫穿有固定絲桿(11)。
4.如權利要求1所述的一種裝配式龍骨搭接結構,其特征在于,所述卡套(3)正對球體(5)一端內部螺紋連接有第一旋鈕(12),所述第一旋鈕(12)螺紋延伸至球槽(4)內部接觸球體(5)。
5.如權利要求1所述的一種裝配式龍骨搭接結構,其特征在于,所述卡套(3)遠離第一旋鈕(12)一端內部螺紋連接有第二旋鈕(13),所述第二旋鈕(13)螺紋延伸至卡套(3)內側。
6.如權利要求1所述的一種裝配式龍骨搭接結構,其特征在于,所述卡套(3)上方一側開設有豁口,所述卡套(3)通過豁口套接主龍骨(1)外側。
7.如權利要求1所述的一種裝配式龍骨搭接結構,其特征在于,所述主龍骨(1)為u型結構,所述主龍骨(1)內側正對第二旋鈕(13),所述主龍骨(1)數量設置有若干個。
8.如權利要求1所述的一種裝配式龍骨搭接結構,其特征在于,所述副龍骨(2)位于主龍骨(1)一側設置有內卡口(201),所述副龍骨(2)數量設置有若干個。
9.如權利要求1所述的一種裝配式龍骨搭接結構,其特征在于,所述主龍骨(1)底端設置有卡件(101),所述卡件(101)為l型結構,所述卡件(101)貼合卡接內卡口(201)。
