本技術涉及一種半圓柱模板加固裝置，應用在建筑業輔助裝置。

背景技術：

1、公知的，隨著現代建筑業的發展和進步，人們對建筑物的美觀要求越來越高，這就導致了在建造的過程中出現了很多圓形、半圓形和異形各種各樣的建筑，以前通用的普通的平模板也已經滿足不了這種異形建筑的需求，所以市場上出現了半圓柱模板以及很多異形模板來補充普通平模板的不足。

2、然而在實際使用過程中發現，在對半圓形柱體進行澆筑時，通常是先將半圓形模板安裝于已綁扎的鋼筋外周，然后利用多個鋼管在模板外周進行交錯搭接，以實現模板的加固，但是該施工方式不僅安裝起來操作步驟繁瑣，使用不便捷，降低了模板安裝的效率，而且整體的牢固性也不佳，其圓弧度和垂直度很難控制，容易造成混凝土漏漿、表面不平整、脹模等異常情況發生，進而耽誤施工進度。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種半圓柱模板加固裝置，通過設置鋼箍并搭配連接件、螺紋桿以及緊固螺母，實現對半圓柱模板外周的固定，通過在鋼箍上增設活動座，便于將楔塊卡入鋼箍與模板間隙較大的位置，實現對模板的進一步加固，解決了傳統鋼管交錯搭接固定方式的牢固性差，安裝操作不便捷的問題。

2、本實用新型的技術方案如下：

3、一種半圓柱模板加固裝置，包括鋼箍，所述鋼箍的兩個端頭上均設置有連接件，兩個所述連接件之間通過設置螺紋桿連接，所述螺紋桿的兩端分別穿過對應連接件上開設的連接孔，兩個所述連接件相背離的側壁面上均設置有緊固螺母，所述緊固螺母與螺紋桿的外周螺紋連接，所述鋼箍的外周活動連接有多個活動座，所述活動座的一側卡接有卡板，所述卡板的一側固定連接有楔塊，所述楔塊位于鋼箍的內側壁面。

4、所述鋼箍為圓環型結構，鋼箍的內側壁面上設置有一層橡膠防滑墊。

5、所述連接件為l型板狀結構，連接件與鋼箍連接的一端開設有長方形條孔，鋼箍穿過條孔與連接件進行固定。

6、所述活動座的一側開設有鋼箍適配的卡槽,卡槽的外側設置有蓋板，活動座和蓋板的頂部和底部均開設有若干個固定孔，通過在固定孔內插入螺釘將活動座與蓋板連接。

7、所述活動座的另一側開設有頂部和底部均為開口設置的t型滑槽，t型滑槽內插接有卡板。

8、所述卡板的頂部一體連接有向外凸起的限位塊，所述卡板在背離限位塊的一側一體連接有三角型的楔塊。

9、本實用新型具有如下有益效果：

10、1、本實用新型通過采用韌性鋼加工而成的鋼箍的設置，將鋼箍套設于半圓柱模板外周，而在兩個連接件之間加設螺紋桿，并擰緊緊固螺母，使其鋼箍能夠?qū)雸A柱模板牢牢固定，安裝操作方便快捷；

11、2、本實用新型通過增設活動座，將鋼箍卡入卡槽內，并將蓋板利用螺釘固定，可以使得活動座活動連接在鋼箍上，進而便于將楔塊移動至鋼箍與模板間隙較大位置，下壓楔塊，利用楔塊斜面對鋼箍與模板進行相對擠壓，實現對模板與鋼箍向外形成一個向外的擴張力，實現對模板整體結構的進一步加固，提高其整體的穩定性，使得圓弧度和垂直度得到有效控制，避免了混凝土漏漿、表面不平整、脹模等現象的出現。

技術特征：

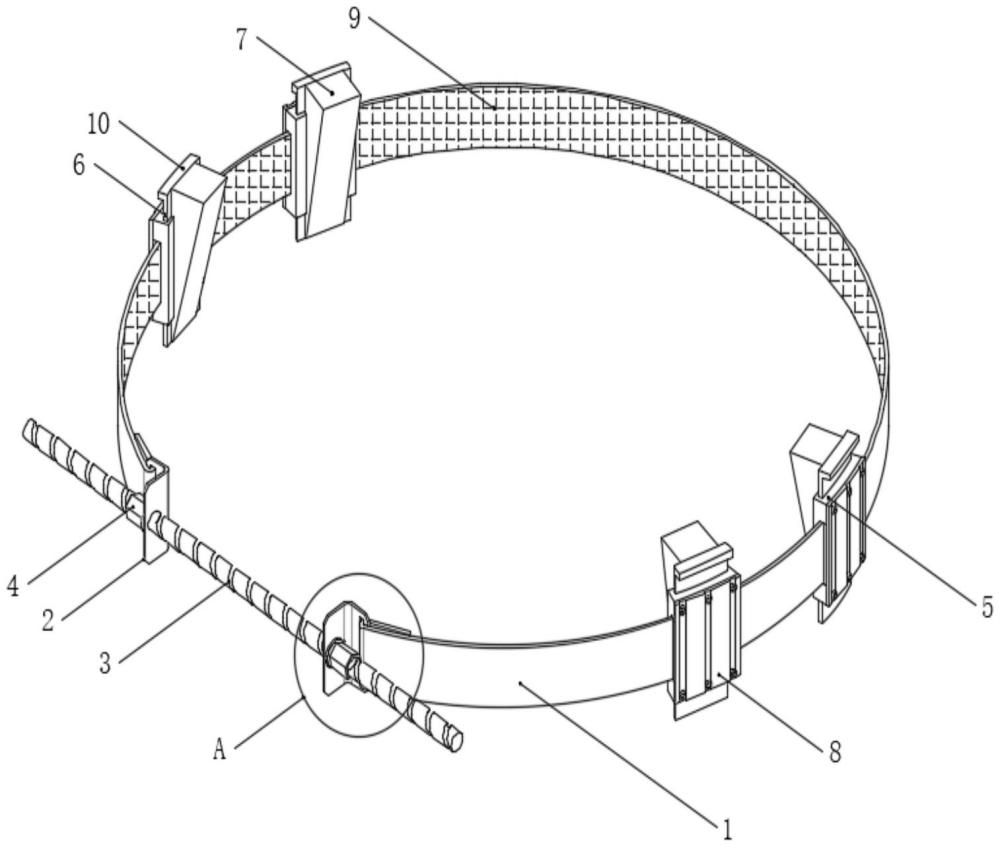

1.一種半圓柱模板加固裝置，包括鋼箍(1)，其特征在于：所述鋼箍(1)的兩個端頭上均設置有連接件(2)，兩個所述連接件(2)之間通過設置螺紋桿(3)連接，所述螺紋桿(3)的兩端分別穿過對應連接件(2)上開設的連接孔，兩個所述連接件(2)相背離的側壁面上均設置有緊固螺母(4)，所述緊固螺母(4)與螺紋桿(3)的外周螺紋連接，所述鋼箍(1)的外周活動連接有多個活動座(5)，所述活動座(5)的一側卡接有卡板(6)，所述卡板(6)的一側固定連接有楔塊(7)，所述楔塊(7)位于鋼箍(1)的內側壁面。

2.如權利要求1所述的一種半圓柱模板加固裝置，其特征在于：所述鋼箍(1)為圓環型結構，鋼箍(1)的內側壁面上設置有一層橡膠防滑墊(9)。

3.如權利要求1所述的一種半圓柱模板加固裝置，其特征在于：所述連接件(2)為l型板狀結構，連接件(2)與鋼箍(1)連接的一端開設有長方形條孔，鋼箍(1)穿過條孔與連接件(2)進行固定。

4.如權利要求1所述的一種半圓柱模板加固裝置，其特征在于：所述活動座(5)的一側開設有鋼箍(1)適配的卡槽(501),卡槽(501)的外側設置有蓋板(8)，活動座(5)和蓋板(8)的頂部和底部均開設有若干個固定孔，通過在固定孔內插入螺釘將活動座(5)與蓋板(8)連接。

5.如權利要求4所述的一種半圓柱模板加固裝置，其特征在于：所述活動座(5)的另一側開設有頂部和底部均為開口設置的t型滑槽(502)，t型滑槽(502)內插接有卡板(6)。

6.如權利要求5所述的一種半圓柱模板加固裝置，其特征在于：所述卡板(6)的頂部一體連接有向外凸起的限位塊(10)，所述卡板(6)在背離限位塊(10)的一側一體連接有三角型的楔塊(7)。

技術總結
本技術涉及一種半圓柱模板加固裝置，包括鋼箍，所述鋼箍的兩個端頭上均設置有連接件，兩個所述連接件之間通過設置螺紋桿連接，所述螺紋桿的兩端分別穿過對應連接件上開設的連接孔，兩個所述連接件相背離的側壁面上均設置有緊固螺母，所述緊固螺母與螺紋桿的外周螺紋連接，所述鋼箍的外周活動連接有多個活動座，所述活動座的一側卡接有卡板，所述卡板的一側固定連接有楔塊，楔塊位于鋼箍的內側壁面；通過設置鋼箍并搭配連接件、螺紋桿以及緊固螺母，實現對半圓柱模板外周的固定，通過在鋼箍上增設活動座，便于將楔塊卡入鋼箍與模板間隙較大的位置，實現對模板的進一步加固，解決了傳統鋼管交錯搭接固定方式的牢固性差，安裝操作不便捷的問題。

技術研發人員：莊怡超,江煒,吳瑞興,陳志煜
受保護的技術使用者：中建海峽建設發展有限公司
技術研發日：20240724
技術公布日：2025/4/28
