本技術涉及工程設備，特別是涉及一種建筑工程施工用輔助裝置。

背景技術：

1、腳手架是建筑施工過程中為方便工人進行登高作業而搭設的工作平臺，其主要用在外墻、內部裝修或層高較高無法直接施工的地方，它的制作材料通常有竹、木、鋼管或合成材料等。

2、經檢索，中國專利公告號為cn113775159b的專利公開了一種穩定性較好的建筑工程施工用輔助裝置，其主要通過螺紋桿、螺紋塊、壓桿和壓輪帶動梯塊頂出，從而對腳手架進行支撐，提高腳手架的穩定性。

3、對比相關領域的現有技術可知，腳手架具有一定的高度，當腳手架受到外部碰撞時，腳手架有傾倒的危險，極易造成工作人員受傷，且腳手架的支撐高度都是固定的，當工作場地的地面不平整時，腳手架上踏板的水平不方便進行調整，增加了腳手架使用過程中的危險性。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種建筑工程施工用輔助裝置。

2、本實用新型通過以下技術方案來實現上述目的：

3、一種建筑工程施工用輔助裝置，包括支架，支架共兩個，兩個支架之間安裝有踏板和鎖緊機構，兩個支架的上端安裝有防護機構，兩個支架的兩側均安裝有穩固機構，通過鎖緊機構把兩個支架進行鎖緊連接，通過兩個支架和踏板組成施工用的腳手架，通過穩固機構在兩個支架的周圍形成支撐，通過穩固機構和防護機構提高使用過程中的安全性；

4、兩個支架上的穩固機構包括第一活動座、套筒、第一螺栓和第三活動座，第一活動座和第三活動座均安裝在兩個支架的兩側，第一活動座位于第三活動座的上方，第一活動座上轉動連接有第一連接座，第一連接座上轉動連接有第一螺桿，第三活動座轉動連接支撐桿的一端，支撐桿的另一端滑動連接在套筒內，支撐桿位于套筒內的端部設置有通孔，套筒上等距離設置有第一鎖緊孔，套筒的下端部安裝有支撐座，套筒的上端轉動安裝有驅動輪，驅動輪的中心位置設置有螺紋孔，第一螺桿螺紋連接在驅動輪上的螺紋孔內，第一螺桿滑動連接套筒，第一螺栓螺紋連接第一鎖緊孔和支撐桿端部的通孔，通過驅動輪調整第一螺桿和套筒之間的連接長度，通過調節第一螺桿和套筒之間的連接長度，使得第一螺桿和套筒對支架形成不同角度的支撐，通過支撐座提高套筒支撐時的穩定性，通過第一螺栓、第一鎖緊孔和支撐桿上的端部使得支撐桿和套筒之間鎖緊連接，通過支撐桿對套筒進行支撐，提高套筒的穩定性。

5、進一步的，支撐座包括第二活動座，第二活動座安裝在套筒上，第二活動座上轉動安裝有防滑底板，第二活動座上等角度設置有第二鎖緊孔，第二鎖緊孔內螺紋連接有第二螺栓，第二螺栓螺紋連接防滑底板，防滑底板和第二活動座之間的連接角度能夠進行調整，通過第二鎖緊孔和第二螺栓對防滑底板和第二活動座進行鎖緊固定，使得防滑底板和第二活動座能夠更好的對套筒進行支撐。

6、進一步的，兩個支架上的鎖緊機構包括調節螺紋套和掛鉤，兩個支架的上下端均安裝有掛鉤，調節螺紋套兩端內部的螺紋方向相反，調節螺紋套的兩端均螺紋連接第二螺桿的一端，第二螺桿的另一端安裝有第二連接座，第二連接座懸掛在掛鉤上，把調節螺紋套和第二螺桿之間的連接長度進行調整，調節螺紋套和第二螺桿通過第二連接座和掛鉤使得兩個支架進行連接鎖緊。

7、進一步的，兩個支架上的防護機構包括安裝座，安裝座設置在支架的上端兩側，安裝座上安裝有立柱，兩個支架上的立柱之間連接有擋桿，通過安裝座、立柱和擋桿提高安全性。

8、進一步的，兩個支架的下端均安裝有防滑套，通過防滑套提高支架放置時的防滑性。

9、進一步的，支架上安裝有扶梯，扶梯上安裝有防滑條，通過扶梯便于工作人員攀爬到腳手架上，通過防滑條提高扶梯的防滑性。

10、與現有技術相比的有益效果如下：

11、1、通過第一螺桿、套筒、驅動輪、支撐桿、支撐座在腳手架的四周形成穩定支撐結構，對腳手架的側面進行支撐，提高腳手架使用過程中的安全性和穩定性，防止腳手架受到外部碰撞時發生傾倒，且通過調整第一螺桿和套筒的連接長度，能夠對腳手架上踏板的水平狀態進行調整，使得腳手架在不同的環境中都能保證踏板的水平，便于工作人員進行使用，有效提高了安全性。

12、2、腳手架組裝穩固的過程中，通過對調節螺紋套和第二螺桿的連接長度進行調整，調節螺紋套和第二螺桿通過第二連接座和掛鉤對兩個支架進行連接鎖緊，有效提高了腳手架組裝時的效率和腳手架的穩定性。

技術特征：

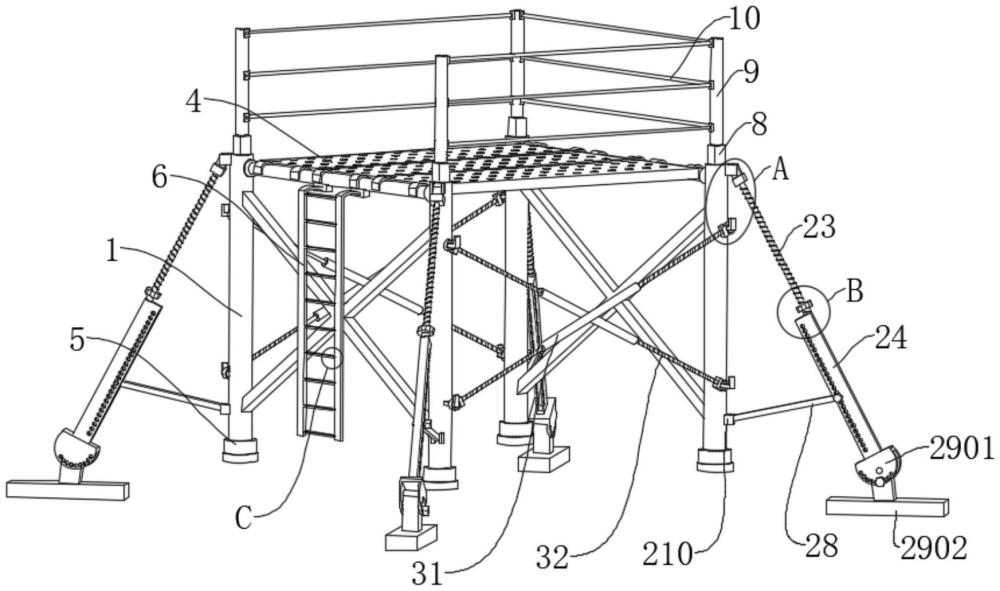

1.一種建筑工程施工用輔助裝置，其特征在于，包括支架(1)，所述支架(1)共兩個，兩個所述支架(1)之間安裝有踏板(4)和鎖緊機構，兩個所述支架(1)的上端安裝有防護機構，兩個所述支架(1)的兩側均安裝有穩固機構；

2.根據權利要求1所述的一種建筑工程施工用輔助裝置，其特征在于：所述支撐座(29)包括第二活動座(2901)，所述第二活動座(2901)安裝在所述套筒(24)上，所述第二活動座(2901)上轉動安裝有防滑底板(2902)，所述第二活動座(2901)上等角度設置有第二鎖緊孔(2903)，所述第二鎖緊孔(2903)內螺紋連接有第二螺栓(2904)，所述第二螺栓(2904)螺紋連接所述防滑底板(2902)。

3.根據權利要求1所述的一種建筑工程施工用輔助裝置，其特征在于：兩個所述支架(1)上的所述鎖緊機構包括調節螺紋套(31)和掛鉤(34)，兩個所述支架(1)的上下端均安裝有所述掛鉤(34)，所述調節螺紋套(31)兩端內部的螺紋方向相反，所述調節螺紋套(31)的兩端均螺紋連接第二螺桿(32)的一端，所述第二螺桿(32)的另一端安裝有第二連接座(33)，所述第二連接座(33)懸掛在所述掛鉤(34)上。

4.根據權利要求1所述的一種建筑工程施工用輔助裝置，其特征在于：兩個所述支架(1)上的所述防護機構包括安裝座(8)，所述安裝座(8)設置在所述支架(1)的上端兩側，所述安裝座(8)上安裝有立柱(9)，兩個所述支架(1)上的所述立柱(9)之間連接有擋桿(10)。

5.根據權利要求1所述的一種建筑工程施工用輔助裝置，其特征在于：兩個所述支架(1)的下端均安裝有防滑套(5)。

6.根據權利要求1所述的一種建筑工程施工用輔助裝置，其特征在于：所述支架(1)上安裝有扶梯(6)，所述扶梯(6)上安裝有防滑條(7)。

技術總結
本技術公開了一種建筑工程施工用輔助裝置，涉及工程設備技術領域，包括支架，支架共兩個，兩個支架之間安裝有踏板和鎖緊機構，兩個支架的上端安裝有防護機構，兩個支架的兩側均安裝有穩固機構。有益效果在于通過第一螺桿、套筒、驅動輪、支撐桿、支撐座在腳手架的四周形成穩定支撐結構，對腳手架的側面進行支撐，提高腳手架使用過程中的安全性和穩定性，防止腳手架受到外部碰撞時發生傾倒，且通過調整第一螺桿和套筒的連接長度，能夠對腳手架上踏板的水平狀態進行調整，使得腳手架在不同的環境中都能保證踏板的水平，便于工作人員進行使用，有效提高了安全性。

技術研發人員：張世驥,賈小月,岑衛華,陳陽,高娜,張哲
受保護的技術使用者：河北昊眾交通科技有限公司
技術研發日：20240726
技術公布日：2025/4/24
