本技術涉及腳手架，具體涉及附著式混凝土施工操作平臺。

背景技術：

1、主體結構中隔墻采用對拉大鋼模施工工藝（高5米），設置三道對拉螺栓。模板對拉螺栓安裝加固、混凝土澆筑過程，需搭設作業架平臺，傳統作業平臺一般為搭設臨時腳手架，臨時腳手架搭設費用高，安拆過程風險隱患大，施工效率低。鑒于此，特提出本申請。

技術實現思路

1、本申請提出附著式混凝土施工操作平臺，以解決現有技術中傳統作業平臺一般為搭設臨時腳手架，臨時腳手架搭設費用高，安拆過程風險隱患大，施工效率低的技術問題。本實用新型的上述技術目的是通過以下技術方案得以實現的：

2、附著式混凝土施工操作平臺，包括隔墻模板、走道板、走道支撐、走道扶手和模板支撐，所述走道板分別設置在所述隔墻模板的上下兩側，所述走道支撐分別設置在所述隔墻模板的上下兩側，所述走道支撐均位于所述走道板的下側，所述走道支撐和所述走道板接觸配合，所述走道扶手均設置在所述走道板頂部邊緣位置，所述模板支撐設置在所述隔墻模板上側與地面之間，所述模板支撐與所述隔墻模板的連接點位與所述走道支撐和所述隔墻模板的連接點齊平。

3、優選地，所述走道板底部設有套筒，所述套筒與所述走道支撐插接。

4、優選地，所述走道板和所述走道支撐均通過合頁與所述隔墻模板連接。

5、優選地，所述模板支撐與地面之間通過膨脹螺栓連接。

6、優選地，所述走道扶手的高度為1m。

7、優選地，所述模板支撐與地面之間的夾角為55°-65°。

8、相較于現有技術，本實用新型的有益效果包括：

9、模板支撐和走道支撐為整個平臺提供了穩固的支撐，減少了因支撐不穩導致的安全隱患，走道扶手的設計有效防止了工人在作業過程中跌落，提高了施工安全性；相比傳統腳手架，附著式混凝土施工操作平臺減少了因反復安拆作業不規范帶來的風險；經濟適用，一次安裝成型后，無需反復安拆，降低了施工成本，不僅減少了存儲空間，還降低了搬運和重新安裝的難度，提高了施工效率。

技術特征：

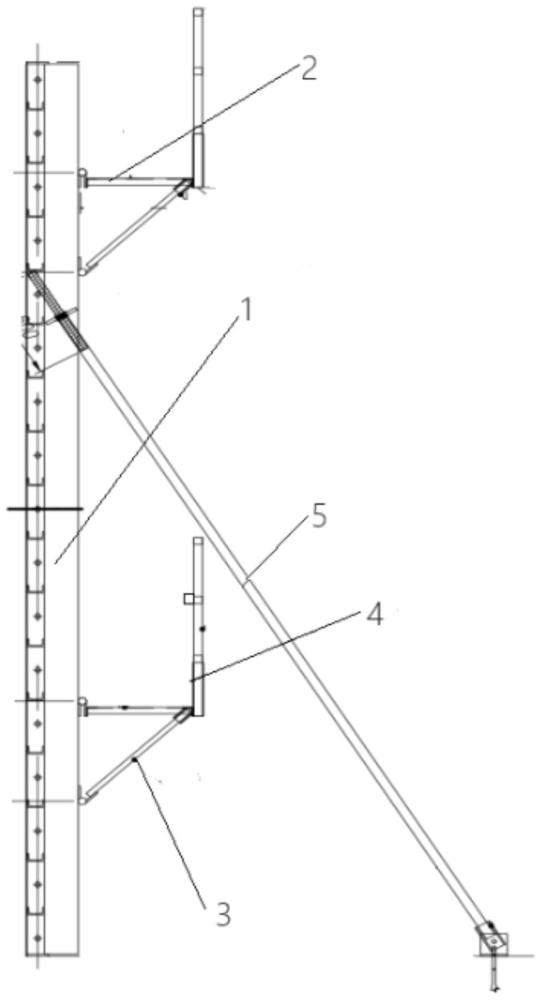

1.附著式混凝土施工操作平臺，其特征在于，包括隔墻模板（1）、走道板（2）、走道支撐（3）、走道扶手（4）和模板支撐（5），所述走道板（2）分別設置在所述隔墻模板（1）的上下兩側，所述走道支撐（3）分別設置在所述隔墻模板（1）的上下兩側，所述走道支撐（3）均位于所述走道板（2）的下側，所述走道支撐（3）和所述走道板（2）接觸配合，所述走道扶手（4）均設置在所述走道板（2）頂部邊緣位置，所述模板支撐（5）設置在所述隔墻模板（1）上側與地面之間，所述模板支撐（5）與所述隔墻模板（1）的連接點位與所述走道支撐（3）和所述隔墻模板（1）的連接點齊平。

2.根據權利要求1所述的附著式混凝土施工操作平臺，其特征在于，所述走道板（2）底部設有套筒，所述套筒與所述走道支撐（3）插接。

3.根據權利要求1所述的附著式混凝土施工操作平臺，其特征在于，所述走道板（2）和所述走道支撐（3）均通過合頁與所述隔墻模板（1）連接。

4.根據權利要求1所述的附著式混凝土施工操作平臺，其特征在于，所述模板支撐（5）與地面之間通過膨脹螺栓連接。

5.根據權利要求1所述的附著式混凝土施工操作平臺，其特征在于，所述走道扶手（4）的高度為1m。

6.根據權利要求1所述的附著式混凝土施工操作平臺，其特征在于，所述模板支撐（5）與地面之間的夾角為55°-65°。

技術總結
本技術涉及腳手架技術領域，提供附著式混凝土施工操作平臺，包括隔墻模板、走道板、走道支撐、走道扶手和模板支撐，所述走道板分別設置在所述隔墻模板的上下兩側，所述走道支撐分別設置在所述隔墻模板的上下兩側，所述走道支撐均位于所述走道板的下側，所述走道支撐和所述走道板接觸配合，所述走道扶手均設置在所述走道板頂部邊緣位置，所述模板支撐設置在所述隔墻模板上側與地面之間，模板支撐和走道支撐為整個平臺提供了穩固的支撐，減少了因支撐不穩導致的安全隱患，走道扶手的設計有效防止了工人在作業過程中跌落，提高了施工安全性；相比傳統腳手架，附著式混凝土施工操作平臺減少了因反復安拆作業不規范帶來的風險。

技術研發人員：李貴林,于赟,白子斌,涂永清,文奇福,李華良,黃少偉,黃奕欣
受保護的技術使用者：中鐵二十二局集團第三工程有限公司
技術研發日：20240726
技術公布日：2025/4/28
