本技術涉及建筑材料安裝，尤其涉及一種高層住宅alc板安裝用固定結構。

背景技術：

1、alc板全稱為蒸壓輕質加氣混凝土隔墻板，它是以硅砂、水泥、石灰為主要原料，由經過防銹處理的鋼筋增強，經過高溫、高壓、蒸汽養護而成的多氣孔混凝土制品。其隔音與吸音性能俱佳，具有很好的保溫隔熱性能，在alc板安裝過程中，需要通過固定結構進行加固。

2、基于上述，本發明人發現：現有的固定結構主要以鉤頭螺栓配合螺母為主，鉤頭螺栓的水平位置配合螺母與板材固定連接，鉤頭螺栓的垂直位置直接與角鋼的內側焊接，從而實現板材的固定，但是鉤頭螺栓的垂直位置圓柱狀設置，與角鋼的焊接面積較小，時間一長容易發生松動問題，于是，有鑒于此，針對現有的結構予以研究改良，提供一種高層住宅alc板安裝用固定結構，以期達到更具有實用價值的目的。

技術實現思路

1、為了克服現有技術的缺陷，本實用新型所要解決的技術問題在于提出一種高層住宅alc板安裝用固定結構，增大了螺栓與角鋼的焊接面積，提高了螺栓的穩定性，保證alc板的安裝效果，并且設置連接組件，使相鄰的焊接組件以及螺栓連接成為整體，進一步提高螺栓的整體性與穩定性。

2、為達此目的，本實用新型采用以下技術方案：

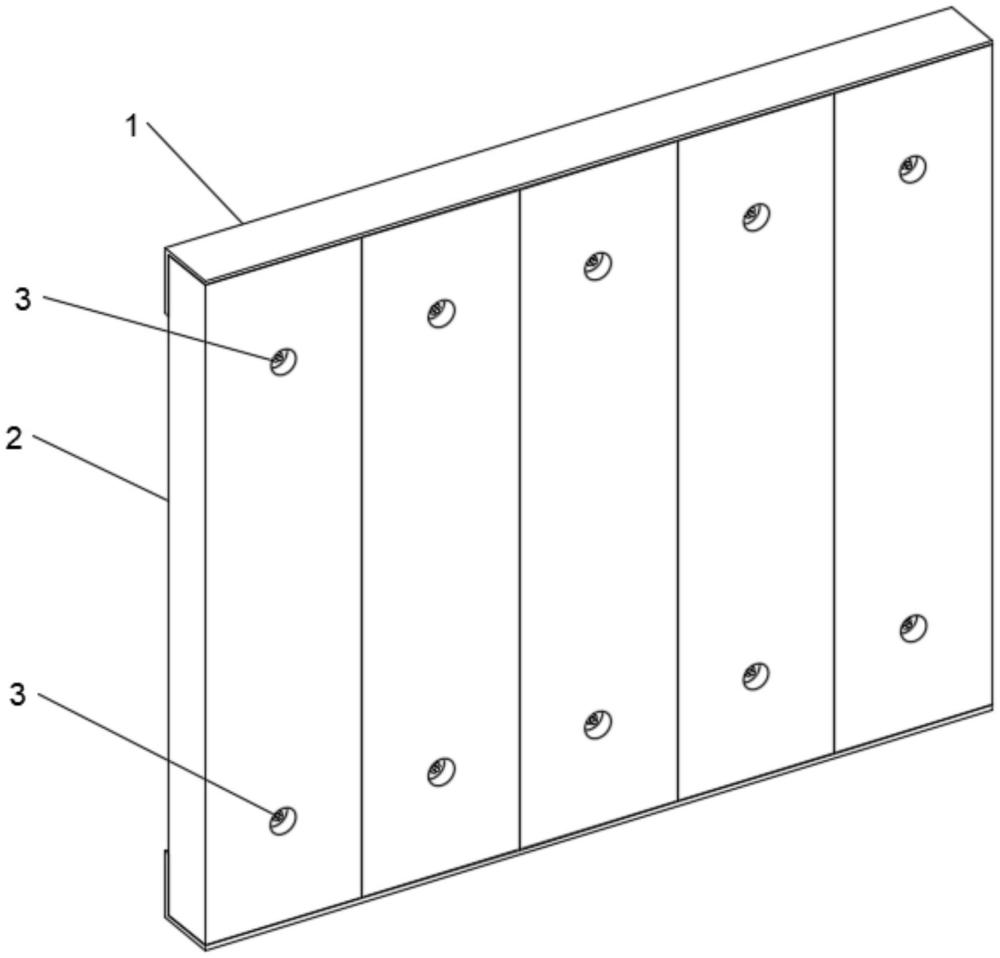

3、本實用新型提供的一種高層住宅alc板安裝用固定結構，包括對稱設置的兩個角鋼，兩個所述角鋼之間設置有板材，所述板材的兩端靠外側均開設有孔槽，所述板材的兩端靠內側設置有鉤頭螺栓，所述鉤頭螺栓的水平位置貫穿上述孔槽螺紋連接有螺母，所述鉤頭螺栓的垂直位置卡接設置有卡接套，所述卡接套的外側螺紋連接有螺紋套，所述螺紋套的外側套設有支撐塊，所述支撐塊固接于所述角鋼上，相鄰的所述支撐塊之間設有連接機構。

4、本實用新型優選地技術方案在于，所述連接機構包括對稱設置的兩個連接座，兩個所述連接座分別固設在相鄰支撐塊上，所述連接座的兩端均開設有卡接孔，所述連接座一端通過卡接孔連接有第一卡接桿，所述連接座另一端通過卡接孔連接有第二卡接桿，所述第一卡接桿和第二卡接桿直接活動連接。

5、本實用新型優選地技術方案在于，所述第二卡接桿靠近所述第一卡接桿的一端固定連接有螺紋頭，所述螺紋頭位于第一卡接桿的內部，且螺紋頭與第一卡接桿螺紋連接。

6、本實用新型優選地技術方案在于，所述孔槽內填充有砂漿。

7、本實用新型優選地技術方案在于，所述支撐塊靠近所述角鋼的一側設有焊接腳，所述支撐塊通過焊接腳與所述角鋼后側焊接。

8、本實用新型的有益效果為：

9、本實用新型提供的一種高層住宅alc板安裝用固定結構，通過卡接套與鉤頭螺栓的垂直位置卡接，轉動螺紋套與卡接套螺紋連接，螺紋套的移動使支撐塊垂直移動，之后焊接腳與角鋼后側貼合，通過焊接使焊接腳與角鋼固定連接，使鉤頭螺栓的垂直位置與角鋼固定連接，與現有技術相比，設置焊接組件，增大了螺栓與角鋼的焊接面積，提高了螺栓的穩定性，保證alc板的安裝效果；

10、通過設置連接機構，將第一卡接桿與第二卡接桿放在相鄰的兩個連接座之間，轉動第一卡接桿與第二卡接桿，配合螺紋頭調節兩個卡接桿之間的距離，使兩個卡接桿分別與兩個連接座內側的卡接孔卡接，進而使相鄰的兩個支撐塊連接成為整體，與現有技術相比，設置連接組件，使相鄰的焊接組件以及螺栓連接成為整體，進一步提高螺栓的整體性與穩定性。

技術特征：

1.一種高層住宅alc板安裝用固定結構，其特征在于：

2.根據權利要求1所述的高層住宅alc板安裝用固定結構，其特征在于：

3.根據權利要求2所述的高層住宅alc板安裝用固定結構，其特征在于：

4.根據權利要求1所述的高層住宅alc板安裝用固定結構，其特征在于：

5.根據權利要求1所述的高層住宅alc板安裝用固定結構，其特征在于：

技術總結
本技術公開了一種高層住宅ALC板安裝用固定結構，屬于建筑材料安裝技術領域，通過卡接套與鉤頭螺栓的垂直位置卡接，轉動螺紋套與卡接套螺紋連接，螺紋套的移動使支撐塊垂直移動，之后焊接腳與角鋼后側貼合，通過焊接使焊接腳與角鋼固定連接，使鉤頭螺栓的垂直位置與角鋼固定連接，與現有技術相比，設置焊接組件，增大了螺栓與角鋼的焊接面積，提高了螺栓的穩定性，保證ALC板的安裝效果。

技術研發人員：曾華偉,張濤,洪毅非,羅宇峰
受保護的技術使用者：中建海峽建設發展有限公司
技術研發日：20240726
技術公布日：2025/4/28
