本技術涉及預制板，具體為一種建筑裝配預制板。

背景技術：

1、預制板就是20世紀早期建筑當中用的樓板，就是工程要用到的模件或板塊，因為是在預制場生產加工成型的混凝土預制件，直接運到施工現場進行安裝，所以叫預制板，在住宅等民用建筑中被廣泛采用作為樓蓋或屋蓋的承重構件，預制板在使用的時候需要將多個預制板裝配在一起，但是現有的預制板的裝配較為繁瑣，而且兩兩預制板在裝配的時候中間會產生縫隙，影響防水效果，因此，我們提出一種建筑裝配預制板。

技術實現思路

1、本實用新型的目的在于提供一種建筑裝配預制板，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑裝配預制板，包括預制板，所述預制板左側壁開設有安裝槽，所述安裝槽內上下側壁均開設有插孔，所述預制板右側壁設有與安裝槽相匹配的安裝板，所述安裝板內部開設有空腔，所述空腔內設有固定組件。

3、進一步地，所述固定組件包括空腔內壁設有的固定板，所述空腔內設有兩組插板，兩組所述插板兩端分別貫穿空腔內上下側壁并延伸至外部，所述固定板上下側壁均設有六組彈簧，上下兩側六組所述彈簧一端分別與兩組插板相對側壁相連接。

4、進一步地，所述空腔內左右側壁均開設有兩組導向槽，兩組所述插板左右側壁均設有與導向槽相匹配的導向塊。

5、進一步地，六組所述彈簧在所述固定板頂部呈線性陣列分布。

6、進一步地，所述插板頂部右側呈傾斜狀設置。

7、進一步地，所述安裝板和安裝槽呈t形狀設置。

8、與現有技術相比，本實用新型的有益效果是：本實用在安裝板、安裝槽、插孔和固定組件的配合下能夠快速將預制板裝配在一起，裝配簡單；同時安裝板和安裝槽呈t形狀設置，從而預制板在裝配的時候中間不會產生縫隙，防水效果好。

技術特征：

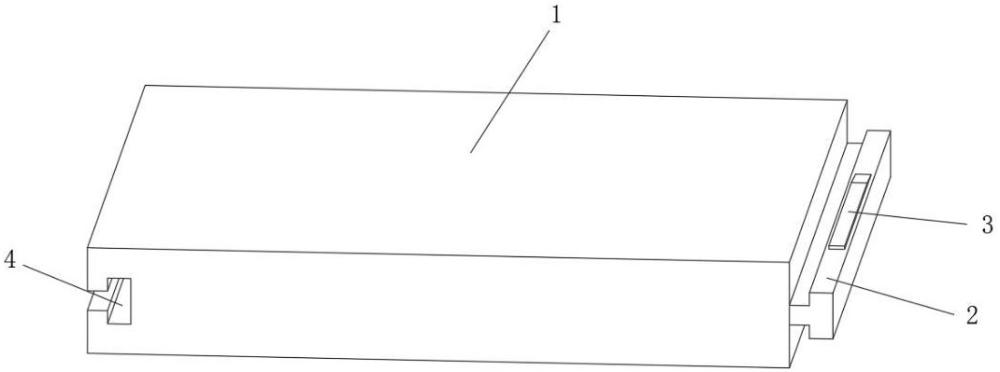

1.一種建筑裝配預制板，包括預制板（1），其特征在于：所述預制板（1）左側壁開設有安裝槽（4），所述安裝槽（4）內上下側壁均開設有插孔（5），所述預制板（1）右側壁設有與安裝槽（4）相匹配的安裝板（2），所述安裝板（2）內部開設有空腔（6），所述空腔（6）內設有固定組件（3）。

2.根據權利要求1所述的建筑裝配預制板，其特征在于：所述固定組件（3）包括空腔（6）內壁設有的固定板（30），所述空腔（6）內設有兩組插板（32），兩組所述插板（32）兩端分別貫穿空腔（6）內上下側壁并延伸至外部，所述固定板（30）上下側壁均設有六組彈簧（31），上下兩側六組所述彈簧（31）一端分別與兩組插板（32）相對側壁相連接。

3.根據權利要求2所述的建筑裝配預制板，其特征在于：所述空腔（6）內左右側壁均開設有兩組導向槽，兩組所述插板（32）左右側壁均設有與導向槽相匹配的導向塊。

4.根據權利要求2所述的建筑裝配預制板，其特征在于：六組所述彈簧（31）在所述固定板（30）頂部呈線性陣列分布。

5.根據權利要求2所述的建筑裝配預制板，其特征在于：所述插板（32）頂部右側呈傾斜狀設置。

6.根據權利要求1所述的建筑裝配預制板，其特征在于：所述安裝板（2）和安裝槽（4）呈t形狀設置。

技術總結
本技術公開了預制板技術領域的一種建筑裝配預制板，包括預制板，預制板左側壁開設有安裝槽，安裝槽內上下側壁均開設有插孔，預制板右側壁設有與安裝槽相匹配的安裝板，安裝板內部開設有空腔，空腔內設有固定組件，本實用在安裝板、安裝槽、插孔和固定組件的配合下能夠快速將預制板裝配在一起，裝配簡單；同時安裝板和安裝槽呈T形狀設置，從而預制板在裝配的時候中間不會產生縫隙，防水效果好。

技術研發人員：張澤華,吳連竟,侯敏
受保護的技術使用者：內蒙古第二軍工建筑設計院有限責任公司
技術研發日：20240729
技術公布日：2025/4/28
