本技術屬于金屬護欄，具體的說是一種金屬護欄穩定連接組件。

背景技術：

1、金屬護欄是指由金屬材質制作的護欄統稱，如鐵藝護欄、鋅鋼護欄、不銹鋼護欄、鑄鐵護欄以及鋁合金護欄等，其主要作用可作為橋梁、建筑、道路等的邊界隔離物，從而確保行人和車輛不會意外跌落或穿越。

2、金屬護欄的連接件是金屬護欄安裝過程中不可或缺的組成部分，其主要作用是將多個護欄進行連接安裝在一排使用，從而確保整個護欄系統的穩定性和安全性。

3、通過長時間的觀察，現有的部分護欄在進行使用時為便于對其位置轉移工作，通常是直接放置在路面上進行使用，這就使得護欄在進行使用時，可能會受到風力的影響，而風力的作用過大時，易出現護欄整體晃動，導致其放置穩定性低下的問題；因此，針對上述問題提出一種金屬護欄穩定連接組件。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題，本實用新型提出一種金屬護欄穩定連接組件。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種金屬護欄穩定連接組件，包括連接柱；所述連接柱底部固接有底座；所述連接柱中部轉動連接有轉桿；所述轉桿端部開設有內槽；所述轉桿內壁滑動連接有滑桿；所述滑桿端部固接有滑塊；所述轉桿內壁固接有彈簧，且彈簧另一端固接在滑塊中部上；所述滑塊端部固接有兩組卡銷；所述連接柱中部開設有多組卡槽，且卡槽內壁與卡銷中部為形狀匹配設置；所述轉桿中部固接有連接繩；所述連接繩底部固接有配重球。

3、優選的，所述連接柱外壁轉動連接有轉軸；所述轉軸中部固接有遮擋布；所述遮擋布端部固接有連接布；所述連接布底部固接有兩組配重塊；所述配重塊中部固接有摩擦墊。

4、優選的，所述連接柱內壁固接有兩組支架；所述支架端部固接有限位套，且連接繩位于限位套內壁設置；所述限位套底部固接有兩組立桿；所述立桿端部固接有刮板，且兩組刮板為錯位設置。

5、優選的，所述限位套內壁開設有導槽，且導槽為傾斜設置；所述導槽內壁轉動連接有多組轉珠。

6、優選的，所述底座頂部固接有收納盒；所述收納盒內壁固接有軟墊。

7、優選的，所述轉桿中部固接有兩組隔板，且兩組隔板為對稱設置。

8、優選的，所述滑桿端部設有防護墊。

9、本實用新型的有益效果：

10、1.本實用新型提供一種金屬護欄穩定連接組件，通過配合設置的配重球，可提升連接柱整體在進行工作時的穩定性，降低外界存在較大的風力，使得連接柱出現晃動而位置偏移的問題，同時設置轉動的轉桿，可提升配重球在工作時其位置的靈活性，并可對底座進行收納工作，從而降低后續在進行轉運連接柱整體時，配重球頻繁進行撞擊連接柱內壁的問題，減少對配重球中部的磨損。

11、2.本實用新型提供一種金屬護欄穩定連接組件，通過配合設置的遮擋布，可降低連接柱長時間在暴露在外界進行工作時，卡槽中部被外界的風沙進行堆積附著，從而出現堵塞的問題，提升后續卡銷與卡槽進行匹配固定的穩定性，同時設置的兩組配重塊，可降低遮擋布在進行工作時頻繁進行晃動的問題。

技術特征：

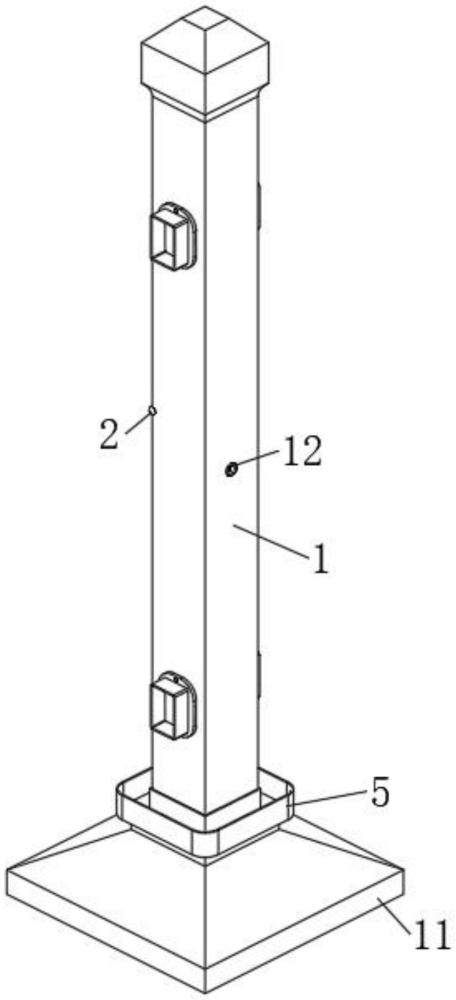

1.一種金屬護欄穩定連接組件，包括連接柱(1)；所述連接柱(1)底部固接有底座(11)；其特征在于：所述連接柱(1)中部轉動連接有轉桿(12)；所述轉桿(12)端部開設有內槽(13)；所述轉桿(12)內壁滑動連接有滑桿(14)；所述滑桿(14)端部固接有滑塊(15)；所述轉桿(12)內壁固接有彈簧(16)，且彈簧(16)另一端固接在滑塊(15)中部上；所述滑塊(15)端部固接有兩組卡銷(17)；所述連接柱(1)中部開設有多組卡槽(18)，且卡槽(18)內壁與卡銷(17)中部為形狀匹配設置；所述轉桿(12)中部固接有連接繩(19)；所述連接繩(19)底部固接有配重球(110)。

2.如權利要求1所述的一種金屬護欄穩定連接組件，其特征在于：所述連接柱(1)外壁轉動連接有轉軸(2)；所述轉軸(2)中部固接有遮擋布(21)；所述遮擋布(21)端部固接有連接布(22)；所述連接布(22)底部固接有兩組配重塊(23)；所述配重塊(23)中部固接有摩擦墊(24)。

3.如權利要求1所述的一種金屬護欄穩定連接組件，其特征在于：所述連接柱(1)內壁固接有兩組支架(3)；所述支架(3)端部固接有限位套(31)，且連接繩(19)位于限位套(31)內壁設置；所述限位套(31)底部固接有兩組立桿(32)；所述立桿(32)端部固接有刮板(33)，且兩組刮板(33)為錯位設置。

4.如權利要求3所述的一種金屬護欄穩定連接組件，其特征在于：所述限位套(31)內壁開設有導槽(4)，且導槽(4)為傾斜設置；所述導槽(4)內壁轉動連接有多組轉珠(41)。

5.如權利要求1所述的一種金屬護欄穩定連接組件，其特征在于：所述底座(11)頂部固接有收納盒(5)；所述收納盒(5)內壁固接有軟墊(51)。

6.如權利要求1所述的一種金屬護欄穩定連接組件，其特征在于：所述轉桿(12)中部固接有兩組隔板(6)，且兩組隔板(6)為對稱設置。

7.如權利要求1所述的一種金屬護欄穩定連接組件，其特征在于：所述滑桿(14)端部設有防護墊(7)。

技術總結
本技術屬于金屬護欄技術領域，具體的說是一種金屬護欄穩定連接組件，包括連接柱；所述連接柱底部固接有底座；所述連接柱中部轉動連接有轉桿；所述轉桿端部開設有內槽；所述轉桿內壁滑動連接有滑桿；所述滑桿端部固接有滑塊；所述轉桿內壁固接有彈簧，且彈簧另一端固接在滑塊中部上；配合設置的配重球，可提升連接柱整體在進行工作時的穩定性，降低外界存在較大的風力，使得連接柱出現晃動而位置偏移的問題，同時設置轉動的轉桿，可提升配重球在工作時其位置的靈活性，并可對底座進行收納工作，從而降低后續在進行轉運連接柱整體時，配重球頻繁進行撞擊連接柱內壁的問題，減少對配重球中部的磨損。

技術研發人員：蔣昕,吳迎勝,鄒震,王利增,周平安,張華軍
受保護的技術使用者：安徽鼎久交通科技有限公司
技術研發日：20240729
技術公布日：2025/4/28
