本發明涉及鋼筋混凝土構件加固的，具體涉及一種smaf-ecc外殼包覆塑性鉸區的混凝土柱及其施工方法。

背景技術：

1、在工程結構的抗震設計中，延性性能可以理解為結構或者構件在承載力沒有明顯降低的情況下產生非線性變形的能力，延性構件的損傷集中區域常被稱為塑性鉸，通過塑性鉸的轉動變形，延性構件可以有效耗散地震能量，因此塑性鉸的形成與發展程度是決定結構抗震性能的關鍵因素。基于能力保護設計原理，可以明確工程結構中塑性鉸的出現位置，使構件的延性性能與工程結構的整體延性性能建立直接聯系，同時可以對預設塑性鉸位置處的延性構件進行專門設計，選擇具有高延性、高耗能以及自恢復性能的材料，使結構在地震作用下的破壞模式具有可預知性及可恢復性。

2、目前，將改進混凝土柱設計準則向使用高延性、高耗能以及自恢復性能的新材料方面轉變，已成為提高塑性鉸區抗震性能的重要途徑之一，該方法可從根本上改變混凝土柱在地震作用下的力學行為和破壞模式，從而全面提高混凝土柱的抗震性能和損傷自恢復性能。

3、形狀記憶合金纖維增強工程水泥基復合材料是將高延性的ecc與超彈性smaf相結合，得到的新型高性能復合材料smaf-ecc。該新型復合材料能有效發揮ecc和smaf的材料性能，既具備ecc的高延性、高耗能以及多縫開裂特性；也能利用smaf的超彈性有效恢復ecc基體產生的細密裂縫、減小殘余變形；并且smaf均勻分散在基體材料中，能夠?qū)Σ煌较?、不同部位的基體細密裂縫進行約束及修復，非常適用于大范圍開裂的ecc材料。將smaf-ecc用于包覆混凝土柱塑性鉸區，可提供更好的損傷容限、更高的抗剪承載力以及耗能能力；還可替代部分箍筋起到橫向約束作用，有效增強柱端塑性鉸區的轉動變形能力。

技術實現思路

1、本發明的目的之一在于提供一種smaf-ecc外殼包覆塑性鉸區的混凝土柱，具有抗拉強度高、延性性能好、耗能能力強以及良好的變形自恢復、裂縫自閉合能力等，用于包覆混凝土柱塑性鉸區可以顯著提升混凝土柱的抗震性能、并為混凝土提供顯著的自恢復能力。

2、本發明的目的之二在于提供一種smaf-ecc外殼包覆塑性鉸區的混凝土柱的施工方法，施工方法簡單，易于實施和推廣。

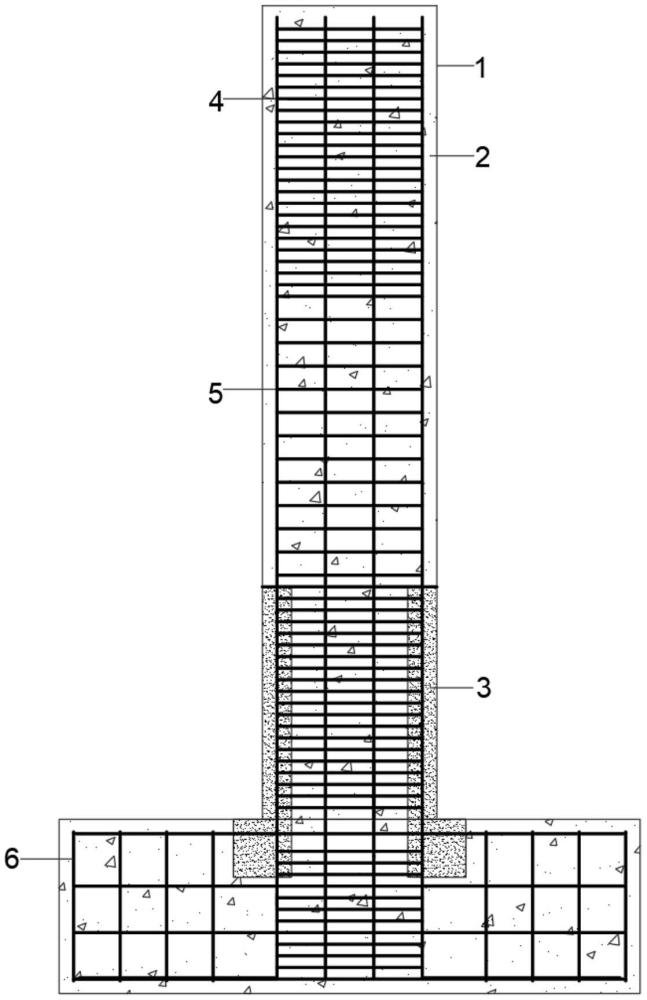

3、本發明實現目的之一所采用的方案是：一種smaf-ecc外殼包覆塑性鉸區的混凝土柱，包括基礎和固定在基礎的柱身，所述柱身包括鋼筋骨架、混凝土及殼壁，所述柱身分為柱身上柱和柱身下柱，所述柱身下柱的塑性鉸區核心區采用現澆混凝土澆筑，所述柱身下柱的塑性鉸區的殼壁由smaf-ecc水泥基材澆筑成型，所述smaf-ecc水泥基材料是在ecc水泥基材料中加入體積率介于0.5％到1％之間的超彈性形狀記憶合金纖維smaf而制成的復合纖維水泥基材料。

4、優選地，所述鋼筋骨架包括若干間隔設置的縱筋，各個縱筋經箍筋綁扎成一體，縱筋兩端的箍筋加密設置，縱筋形狀為l形，將l形縱筋與基礎內的鋼筋綁扎。

5、優選地，所述柱身下柱的塑性鉸區處的箍筋為加密設置，柱身上柱包括中間的非加密設置區和頂部的加密設置區。

6、優選地，所述柱身上柱的殼壁由所述混凝土澆筑成型。

7、優選地，所述超彈性形狀記憶合金纖維包括鎳鈦基smaf、銅基smaf中的至少一種。

8、優選地，所述smaf端頭形式為n型。

9、優選地，所述smaf-ecc殼壁的厚度不小于縱筋中心至柱外表面距離的2倍。

10、優選地，所述smaf-ecc水泥基材料包括水、細砂、凝膠材料、減水劑、smaf和輔助纖維，所述smaf與輔助纖維均按照設計體積率隨機分布于水泥基材料中，所述輔助纖維為聚乙烯醇纖維或聚丙烯纖維中的任意一種或者兩種。

11、本發明提出一種新型混凝土柱：smaf-ecc外殼包覆塑性鉸區混凝土柱，該柱利用高性能的smaf-ecc代替部分混凝土，用于包覆混凝土柱塑性鉸區。該新型混凝土柱不僅可以顯著提升抗震性能，并具備良好的自恢復能力，為實現“韌性”結構提供了一個新方法。

12、smaf應用于混凝土結構可明顯提升結構耗能及自復位能力。但由于混凝土固有的脆性特質，且與smaf變形不協調，無法有效發揮smaf耗能及變形恢復性能。采用ecc代替混凝土作為smaf的基體材料，可使兩種材料的變形更協調，更有利于smaf材料性能的充分發揮，為ecc提供變形恢復能力，解決ecc震后殘余變形問題。smaf-ecc用于柱、橋墩、梁、框架節點及剪力墻等研究表明，smaf與ecc結合可形成材料優勢互補，有效實現結構的抗震耗能、自復位能力與損傷修復功能。

13、ecc由于其優異的拉伸應變硬化特性和多次受拉細裂紋行為，被不少學者用于混凝土結構，并分析其抗震性能。到目前為止，已經有大量使用ecc的混凝土結構構件抗震性能的研究，并表明抗震性能有顯著改善，主要在延性、損傷容限和能量耗散方面。smaf作為一種具有超彈性合金材料，被不少學者研究并應用于橋柱、基礎柱、框架節點柱、型鋼混凝土柱等，通過研究發現，在塑性鉸區域加入smaf-ecc的混凝土柱比起傳統鋼筋混凝土柱、超高性能混凝土和純ecc混凝土柱，該新型復合材料能有效發揮ecc和smaf的材料性能，既具備ecc的高延性、高耗能以及多縫開裂特性；也能利用smaf的超彈性有效恢復ecc基體產生的細密裂縫、減小殘余變形；并且smaf均勻分散在基體材料中，能夠?qū)Σ煌较颉⒉煌课坏幕w細密裂縫進行約束及修復，非常適用于大范圍開裂的ecc材料。將smaf-ecc用于包覆混凝土柱塑性鉸區，可提供更好的損傷容限、更高的抗剪承載力以及耗能能力；還可替代部分箍筋起到橫向約束作用，有效增強柱端塑性鉸區的轉動變形能力。

14、本發明實現目的之二所采用的方案是：一種所述的smaf-ecc外殼包覆塑性鉸區的混凝土柱的施工方法，包括以下步驟：

15、步驟1：綁扎鋼筋，在鋼筋籠核心區定位空心位置，先澆筑基礎；

16、步驟2：在基礎澆筑完后，在定位的空心位置處放置表面光滑空心隔板，再對柱身下柱的塑性鉸區進行支模；

17、步驟3：往空心隔板中澆筑混凝土并且往柱身下柱模板同時澆筑smaf-ecc復合材料；

18、步驟4：待塑性鉸區澆筑完后將空心隔板慢慢抽出，將柱身上柱和下柱對齊定位好，對柱身上柱進行支模，并與柱身下柱的模板進行固定；

19、步驟5：對剩余柱身澆筑混凝土，即可形成smaf-ecc外殼包覆塑性鉸區的混凝土柱。

20、優選地，所述步驟4中，柱身上柱和柱身下柱的模板的接縫形狀可為凹凸形、鋸齒形、v形中的任意一種。

21、本發明具有以下優點和有益效果：

22、本發明的混凝土柱將塑性鉸區外側的混凝土置換為一定厚度的smaf-ecc殼壁，塑性鉸核心區及柱身其他部位仍采用現澆普通混凝土，該結構可以大幅減少smaf-ecc材料的用量，成本可控，對比與用smaf-ecc材料整體替換混凝土柱塑性鉸區，通過僅在塑性鉸區使用這些材料，可以在保證抗震性能的同時，降低整體成本。

23、本發明的smaf-ecc殼壁中smaf有效錨固在ecc基體中時，smaf可以發揮自恢復性能，為ecc提供恢復力，可顯著提提升混凝土柱的抗震性能、并為混凝土提供顯著的自恢復能力，減少震后修復成本。

24、本發明的smaf-ecc外殼包覆混凝土柱可以優化塑性鉸的形成機制，使塑性鉸在地震作用下更加穩定地發展，避免發生脆性破壞。

25、本發明的smaf-ecc外殼具有抗拉強度高、延性性能好、耗能能力強以及良好的變形自恢復、裂縫自閉合能力等，用于包覆混凝土柱塑性鉸區可以顯著提升混凝土柱的抗震性能，并為混凝土柱提供顯著的自恢復能力，實現“韌性”結構設計理念。

26、本發明的施工方法簡單，易于實施和推廣。
