本發明涉及疊層橡膠隔震支座，特別涉及一種疊層橡膠隔震支座及其施工工藝。

背景技術：

1、疊層橡膠隔震支座的原理主要基于其獨特的結構特性和材料性能。它由多層橡膠和鋼板交替疊合而成，經過高溫硫化粘結而成為一個整體，當結構受到地震波的作用時，橡膠支座的橡膠層會發生彈性變形，從而吸收和耗散地震能量。

2、而隨著城市化進程和現代工業的快速發展，各類軌道、公路交通越來越密集，各類具有激振效應的生產活動越來越多，其所產生的環境振動，不僅會降低鄰近土木工程設施的舒適度，而且會造成建筑結構的損壞，同時，世界上各地地震頻繁發生，其中小震頻率較高，在震動過程中，很容易造成房屋損壞甚至倒塌，給人們的生命財產安全造成了極大的影響，因此疊層橡膠隔震支座得到更加廣泛的應用。

3、專利申請?zhí)枮閏n202410362576.6的中國發明專利記載了一種疊層橡膠隔震支座及其施工工藝，其通過設置的空氣彈簧和減震組件，使得在發生地震時，將外部氣源連接到進氣口上，對每個空氣彈簧進行充氣，將上支板撐起以使得上支板和下支板分離，如此使得上支板可以在地面震動中相對自由地進行位移和震動，從而減輕地面震動對建筑物的沖擊，然而上述隔震支座在使用時，當空氣彈簧充氣升高后，上支板和下支板分離，此時上支板雖然可以相對自由地進行位移和震動，但是此時上支板僅與空氣彈簧連接，導致在地震橫波較強時，空氣彈簧和上支板之間容易受到地震橫波的剪切力而斷裂分離，降低了該橡膠隔震支座的可靠性和堅固性。

技術實現思路

1、本發明的目的在于提供一種疊層橡膠隔震支座及其施工工藝，以解決上述背景技術中提出的現有的疊層橡膠隔震支座在使用時，上支座和下部減震組件之間容易發生斷裂分離，降低了橡膠隔震支座的可靠性和堅固性的問題。

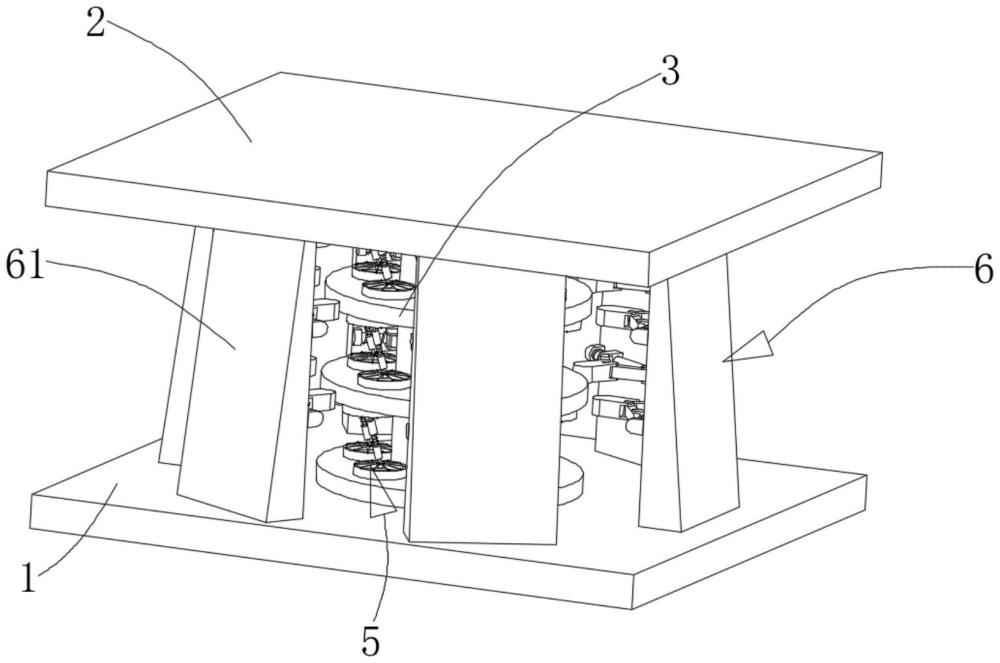

2、為實現上述目的，本發明提供如下技術方案：一種疊層橡膠隔震支座，包括下支板和上支板，所述下支板頂部連接有多個鋼板，多個所述鋼板從上往下等距分布，最上側的所述鋼板頂部和上支板底部固定連接，最下側的所述鋼板底部和下支板頂部固定連接，任意上下相鄰的兩個所述鋼板之間固定連接有橡膠層，任意上下相鄰的兩個鋼板之間呈環形等角度連接有多個第一支撐組件；

3、所述第一支撐組件能夠?qū)︿摪逶跈M向和豎向上提供支撐力和緩沖力；

4、在減震工作時，地震豎波的沖擊會在橡膠層的彈性力和第一支撐組件的橫向支撐下被減弱消耗，地震橫波的沖擊會在橡膠層的左右拉伸和第一支撐組件的橫向支撐下被消耗減弱。

5、優選的，所述第一支撐組件包括兩個支撐桿，兩個所述支撐桿同軸分布，兩個所述支撐桿相遠離的一端分別連接在上下兩個鋼板相靠近的側面上，兩個所述支撐桿相靠近的一端活動插接有同一個插桿，兩個所述支撐桿相靠近的一端之間固定連接有第一彈性件，每層多個所述支撐桿均為傾斜設置并呈倒圓臺形分布，這樣設置的好處是，通過兩個支撐桿配合插桿和第一彈性件，使得該支座受到地震橫波和縱波沖擊時，兩個支撐桿相互靠近和遠離，從而使得第一彈性件壓縮或者伸長，如此可以對地震橫波和縱波的沖擊進行緩沖，從而能夠減輕橡膠層受到的沖擊力和載荷，提升了該隔震支座的可靠性和實用性。

6、優選的，所述第一支撐組件還包括兩個分別連接在上下相鄰兩個鋼板相靠近側面上的兩個球面副，兩個所述支撐桿相遠離的一端分別固定連接在兩個球面副上，這樣設置的好處是，使得鋼板在受到扭轉力時，第一支撐組件依舊能夠起到可靠地緩沖作用，并避免在剪切力作用下使得支撐桿和鋼板之間的連接處遭到損壞，進一步提高了該隔震支座的可靠性和實用性。

7、優選的，所述第一支撐組件還包括兩個分別連接在上下相鄰兩個鋼板相靠近側面上的兩個水平彈性緩沖機構，兩個所述球面副對稱連接在兩個水平彈性緩沖機構上，這樣設置的好處是，能夠在鋼板受到地震橫波沖擊時，通過水平彈性緩沖機構來更好對該支座提供水平方向的緩沖減震支撐，避免橡膠層和鋼板的連接處受到的剪切力較大而出現斷裂損壞，極大地提高了該隔震支座的可靠性和實用性。

8、優選的，所述水平彈性緩沖機構包括兩個分別固定連接在上下相鄰的兩個鋼板相靠近側面上的兩個固定盒，兩個所述固定盒相遠離的內壁上均貼合滑動連接有移動板，兩個所述球面副對稱固定連接在兩個移動板相靠近的側面上，所述移動板的外周面和固定盒內側壁之間等角度呈環形固定連接有多個第二彈性件，所述固定盒的開口處固定連接有固定板，所述固定板中央位置開設有圓腔，所述球面副位于圓腔中間，這樣設置的好處是，能夠為鋼板和橡膠層提供穩定地水平方向的緩沖減震支撐。

9、優選的，所述第一支撐組件還包括兩組彈力拉繩，兩組所述彈力拉繩分別固定連接在兩個固定盒和兩個支撐桿外周面之間，每組多個彈力拉繩呈環形等角度分布，這樣設置的好處是，通過多個呈環形分布的彈力拉繩的彈力作用，能夠進一步增大第一支撐組件對于鋼板和橡膠層受到的水平方向沖擊力的緩沖減震效果。

10、優選的，所述下支板頂部連接有第二支撐組件，所述第二支撐組件用于對多個鋼板提供水平方向的支撐緩沖，這樣設置的好處是，能夠配合第一支撐組件一同進一步提高該隔震支座的抗震隔震能力。

11、優選的，所述第二支撐組件包括呈環形等角度固定連接在下支板頂部的多個支撐板，所述支撐板的頂面和上支板底面之間留有空隙，多個所述支撐板靠近鋼板的側面上呈環形等角度連接有多組緩沖減震機構，每組多個所述緩沖減震機構從上往下依次分布并分別與多個鋼板水平分布，多組所述緩沖減震機構上呈環形等角度連接有多組頂塊，多組頂塊可分別與多個鋼板側面相抵觸且和鋼板側面之間留有間距，這樣設置的好處是，能夠通過多組緩沖減震機構配合多組頂塊對多個鋼板提供水平方向的支撐，避免支座受到加大的橫向地震波沖擊而導致橫向位移過大，保證橡膠層和鋼板連接處不會由于過大的橫向位移而斷裂損壞，極大地提高了該隔震支座的可靠性。

12、優選的，緩沖減震機構包括對稱固定連接支撐板靠近鋼板側面上的兩個固定座，兩個所述固定座相靠近的側面之間固定連接有導桿，所述導桿外周面上對稱活動套接有兩個滑塊，兩個所述滑塊相靠近的側面和兩個固定座側面之間對稱固定連接有兩個第三彈性件，所述滑塊側面和頂塊側面之間通過第一轉桿和第一扭力彈簧對稱鉸接有兩個鉸接桿，這樣設置的好處是，通過兩個第三彈性件配合兩個鉸接桿和兩個滑塊可以為鋼板提供穩定可靠地水平橫向支撐。

13、一種用于上述方案的疊層橡膠隔震支座施工工藝，包括以下步驟：

14、s1：先綁扎支墩主筋和梁筋，再綁扎支墩外側箍筋和拉鉤，梁頂面標高以下的箍筋和拉鉤全部綁扎到位；

15、s2：利用塔吊將預埋板吊至支墩上，然后利用葫蘆吊將預埋板吊裝到位，預埋板標高和中心線位置調整準確后固定預埋板，隨后綁扎梁鋼筋；

16、s3：將高強螺栓擰到預埋板上，同時做好防護防止?jié)仓艜r污染預埋板表面，隨后對支墩鋼筋籠和預埋板進行一次性澆筑，再通過布料機震動混凝土，使混凝土分布更加均勻；

17、s4：待混凝土徹底凝固后，通過預埋板上的高強度螺栓將下支板固定連接在預埋板的頂部，即可完成該支座的施工。

18、綜上，本發明的技術效果和優點：

19、1、本發明中，通過設置的多層橡膠、多層鋼板和第一支撐組件在減震工作時，地震豎波的沖擊會在橡膠層的彈性力和第一支撐組件的橫向支撐下被減弱消耗，地震橫波的沖擊會在橡膠層的左右拉伸和第一支撐組件的橫向支撐下被消耗減弱，同時上支板和下支板分別與最上側和最下側的鋼板固定連接，如此可以確保該隔震支座在受到震動沖擊時，整體結構的穩定性和堅固性，確保該隔震支座不會發生損壞，有效地提高了該隔震支座的可靠性和實用性。

20、2、本發明中，通過設置的第二支撐組件，通過多組緩沖減震機構配合多組頂塊對多個鋼板提供水平方向的支撐，避免支座受到較大的橫向地震波沖擊而導致橫向位移過大，保證橡膠層和鋼板連接處不會由于過大的橫向位移而斷裂損壞，極大地提高了該隔震支座的可靠性。
