本發明涉及陶瓷成型，尤其涉及一種氧化鎂基陶瓷絕緣管等靜壓成型設備及高壓致密方法。

背景技術：

1、陶瓷絕緣管憑借其優異的絕緣性能、耐高溫特性以及良好的化學穩定性，在電子電力、航空航天等行業中有著廣泛應用，隨著各行業對陶瓷絕緣管的需求日益增長，其生產技術的優化與革新成為行業發展的關鍵，現有技術中，通常采用等靜壓成型設備來實現對陶瓷絕緣管的加工生產。

2、目前，陶瓷絕緣管在等靜壓成型生產時，普遍采用的方式是先將原料填充在專用的等靜壓成型模具中，在原料填充后，再將等靜壓成型模具投放到加壓箱內進行等靜壓成型生產，在原料填充過程中，需要人工細致操作，確保原料均勻分布在模具內，對操作人員的熟練度和專注力要求較高，稍有不慎就可能導致原料填充不均，影響等靜壓成型后的產品質量，人工填料、裝模、投放，以及后續的撈取脫模，導致整個生產流程步驟繁瑣，每個環節都需要耗費一定時間，使得整體生產周期拉長，導致生產效率低下，且大量使用人工裝填原料，拆裝專用模具，生產成本大，難以形成對陶瓷絕緣管連續高效的等靜壓生產。

3、為此，提出一種氧化鎂基陶瓷絕緣管等靜壓成型設備及高壓致密方法來解決上述現有技術中存在的一些問題。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的陶瓷絕緣管等靜壓成型生產過程中，人工裝填原料，拆裝模具，導致成型生產流程繁瑣，且脫模取料不便，影響生產效率和生產成本的缺點，而提出的一種氧化鎂基陶瓷絕緣管等靜壓成型設備及高壓致密方法。

2、為了解決現有技術存在的問題，本發明采用了如下技術方案：

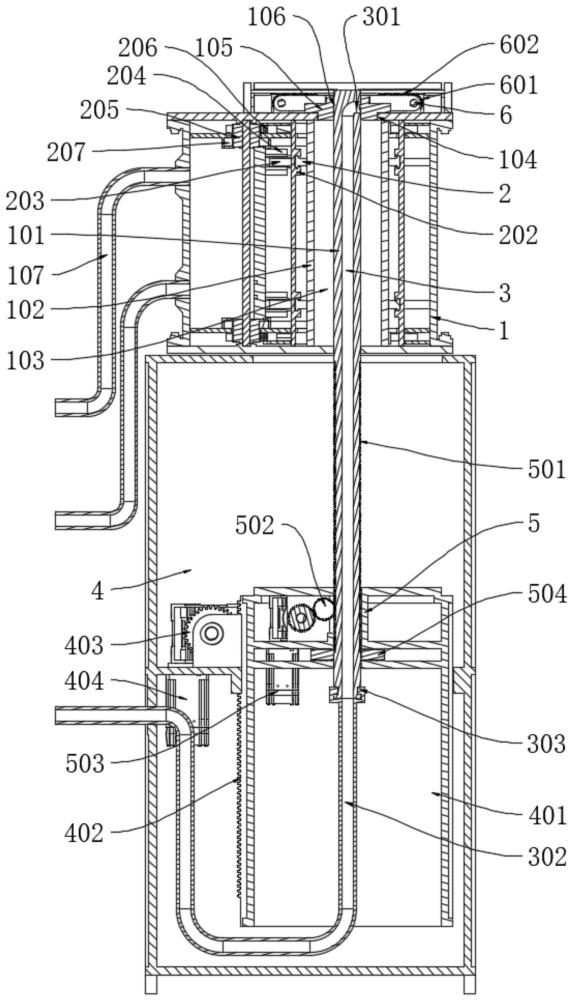

3、一種氧化鎂基陶瓷絕緣管等靜壓成型設備，包括加壓箱，加壓箱內滑動安裝有豎直設置的柱芯，加壓箱內安裝有四個環繞柱芯均勻分布的模板，且相鄰的兩個模板之間滑動連接，模板的上下兩端分別與加壓箱內上下兩側內端壁滑動連接，眾多模板逆時針方向靠近柱芯的一側設置為弧形壁，加壓箱的頂部開設有與柱芯對應設置的退料口，且退料口內封堵有蓋板，加壓箱的外端壁上連接有油管，加壓箱的下方設置有外框架，且外框架內安裝有內框架，柱芯的下端豎直插設在內框架內，外框架內安裝有用于驅動內框架上下升降的第一升降機構。

4、優選地，加壓箱內安裝有移動保持機構，且移動保持機構包括水平固定在每個模板遠離柱芯一側端壁上的第一滑軌，第一滑軌上滑動安裝有第一滑套和第二滑套，第一滑套上水平固定有與第一滑軌垂直設置的第二滑軌，且第二滑軌上滑動套接有與加壓箱內端壁固定連接的第三滑套。

5、優選地，加壓箱內轉動安裝有齒輪柱，且齒輪柱的前后兩側嚙合連接有中心軸對稱設置的橫向齒條，齒輪柱的左右兩側嚙合連接有中心軸對稱設置的縱向齒條，橫向齒條和縱向齒條處于不同平面，橫向齒條和縱向齒條上均連接有連桿，前方的橫向齒條通過連桿與左側第一滑軌上的第二滑套固定連接，后方的橫向齒條通過連桿與右側第一滑軌上的第二滑套固定連接，左側的縱向齒條通過連桿與后方第一滑軌上的第二滑套固定連接，右側的縱向齒條通過連桿與前方第一滑軌上的第二滑套固定連接。

6、優選地，柱芯內開設有豎直設置的供料通道，柱芯的上方開設有與供料通道連通的供料口，柱芯的底部安裝有與供料通道內部連通的供料軟管，內框架內安裝有用于驅動柱芯上下升降的第二升降機構。

7、優選地，蓋板共設置有兩個，兩個蓋板與加壓箱的頂部之間連接有翻轉驅動機構，蓋板上開設有與柱芯適配的凹槽，第一升降機構包括豎直固定在內框架外端壁上的第一齒桿，外框架內轉動安裝有與第一齒桿嚙合的第一齒輪，外框架內固定有第一電機，且第一電機的驅動軸與第一齒輪傳動連接。

8、優選地，供料口開設在供料通道上端的圓柱面上，蓋板的厚度設置為供料口開口內徑的兩倍。

9、優選地，第二升降機構包括固定安裝在內框架內的套筒，柱芯滑動插設在套筒內，柱芯的圓柱面上自下而上開設有均勻分布的齒槽，套筒內轉動安裝有與齒槽嚙合的第二齒輪，內框架內固定有第二電機，且第二電機的驅動軸與第二齒輪傳動連接。

10、優選地，柱芯的外側活動套設有齒盤，柱芯的圓柱面上開設有豎直設置的滑槽，齒盤內固定有與滑槽適配的滑塊，內框架內轉動安裝有與齒盤嚙合的第三齒輪，第二電機的驅動軸上固定有第一傘齒，第三齒輪的上方固定有與第一傘齒嚙合的第二傘齒，柱芯的底端轉動連接有轉接頭，且轉接頭與供料軟管固定連接，齒槽環繞開設在柱芯的圓柱面上，滑槽的深度設置為齒槽深度的1/2。

11、優選地，翻轉驅動機構包括兩個轉動安裝在加壓箱頂部的轉軸，兩個蓋板分別通過對應的轉軸轉動安裝在加壓箱的頂部，轉軸的端頭處固定有第四齒輪，加壓箱的頂部滑動安裝有與第四齒輪嚙合的第二齒桿，加壓箱的頂部固定有與第二齒桿平行設置的液壓推桿，且液壓推桿的伸縮端與第二齒桿固定連接。

12、優選地，一種氧化鎂基陶瓷絕緣管的高壓致密方法，高壓致密方法包括以下步驟：

13、s1、借助第二升降機構，驅使柱芯在眾多模板配合弧形壁構成的成型腔內自下向上移動，并通過供料通道和供料口的連通，以及柱芯的旋轉，將氧化鎂基陶瓷原料自下而上均勻填充在成型腔內；

14、s2、在柱芯頂端上升至加壓箱頂部后，通過翻轉驅動機構操控左右兩個蓋板封閉在退料口內，并對供料口進行封堵；

15、s3、供料通道內持續保持氧化鎂基陶瓷原料的供給操作，在供料口和凹槽的接觸位置，將橫向擠推力作用在蓋板上，配合翻轉驅動機構內的限制，保障退料口處密閉穩定性；

16、s4、通過油管將液壓油持續注入在加壓箱內，通過液壓注入后的高壓推動，驅使四個模板移動，并相互靠近，借助移動保持機構的協調引導，使得四個模板同步移動，自四周同步施加均衡穩定的擠壓力，最終將成型腔縮小至圓柱狀結構，完成對氧化鎂基陶瓷絕緣管的高壓致密擠壓成型。

17、與現有技術相比，本發明的有益效果是：

18、1、在本發明中，通過將四個模板活動安裝在加壓箱內，借助移動保持機構的引導和協調，使得加壓箱內加壓后四個模板可以同步移動，穩定地自四周方向上同步對成型腔內的原料施加相同的擠壓力，實現對陶瓷絕緣管的等靜壓成型，同時，通過將退料口開設在成型腔的上方，配合柱芯在第一升降機構的操控下升降移動，可以將等靜壓成型后的陶瓷絕緣管向上脫離成型腔，方便工作人員脫模取料，進行連續化生產，在一定程度上提升了陶瓷絕緣管等靜壓成型生產的效率；

19、2、在本發明中，通過移動保持機構協調四個模板的移動，借助兩個橫向齒條與齒輪柱的嚙合，以及兩個縱向齒條與齒輪柱的嚙合，配合相鄰兩個模板之間的滑動連接，使得前后左右四個模板的移動是同步，且移動幅度一致，從而對成型腔內的原料施加均衡穩定的等靜壓擠壓成型，四個模板受壓后同步向成型腔中心位置移動，可以穩定地實現對陶瓷絕緣管的高壓致密化成型擠壓；

20、3、在本發明中，通過將供料通道開設在柱芯內，并將供料口開設在柱芯的上方位置，配合第二升降機構內第二齒輪和齒槽的嚙合驅動，可以在進行原料供給時，驅使柱芯在成型腔內自下向上移動，配合滑槽和滑塊的滑動適配，使得柱芯被第二升降機構驅動過程中還可以旋轉，將陶瓷原料更加均勻地輸送至成型腔內，可以在一定程度上提升該裝置等靜壓生產陶瓷絕緣管時的致密性和穩定性；

21、4、在本發明中，通過將蓋板對稱設置在退料口內，使其退料口啟閉便捷，配合柱芯的升降控制，可以在陶瓷絕緣管等靜壓成型后將其帶出成型腔脫離，有利于進一步提升脫模取料便捷性，同時，通過將蓋板的厚度設置大于供料口的內徑，這使得成型過程中，供料通道內持續進行的原料供給操作，會在供料口和凹槽的接觸位置，將橫向擠推力作用在蓋板上，配合翻轉驅動機構內的限制，可以有效保障退料口處的密閉穩定性，有利于提升退料口封閉后成型腔內的密封性。
