本發明涉及建筑墻體結構領域，具體為一種建筑墻體結構。

背景技術：

1、裝配式墻體結構是一種現代建筑技術，它通過預制和模塊化的方式，在工廠內生產墻體組件，然后運輸?shù)绞┕がF(xiàn)場進行快速組裝。裝配式墻體結構的主要特點：

2、高效率：預制構件在工廠內生產，可大幅減少施工現場的工作時間，加快工程進度；

3、質量控制：在工廠環境中生產，可以更好地控制材料的質量和生產工藝，提高了整體結構的可靠性和耐久性；

4、節約資源：生產過程中的材料浪費較少，且可以通過標準化的設計減少在現場的加工和調整；

5、環境友好：施工過程中的噪音和粉塵排放可以大幅降低，有助于保護施工環境；

6、靈活性：裝配式墻體可根據不同的建筑需求進行定制，并且可以輕松拆卸和重組，為后續的擴建或改造提供了便利。

7、隨著建筑行業對效率和可持續發展的重視，裝配式墻體結構的應用越來越廣泛。未來，預計將會有更多的創新技術融入該領域，例如智能建筑技術、bim（建筑信息建模）等，以進一步提高建筑的智能化和環保水平。

8、由于裝配式墻體結構是采用現場拼裝施工，對此，在施工的時候，如何保證墻體結構的水平以及豎直施工縫的連接，是施工過程中亟需解決的問題。

技術實現思路

1、本發明的目的是通過以下技術方案來實現的：

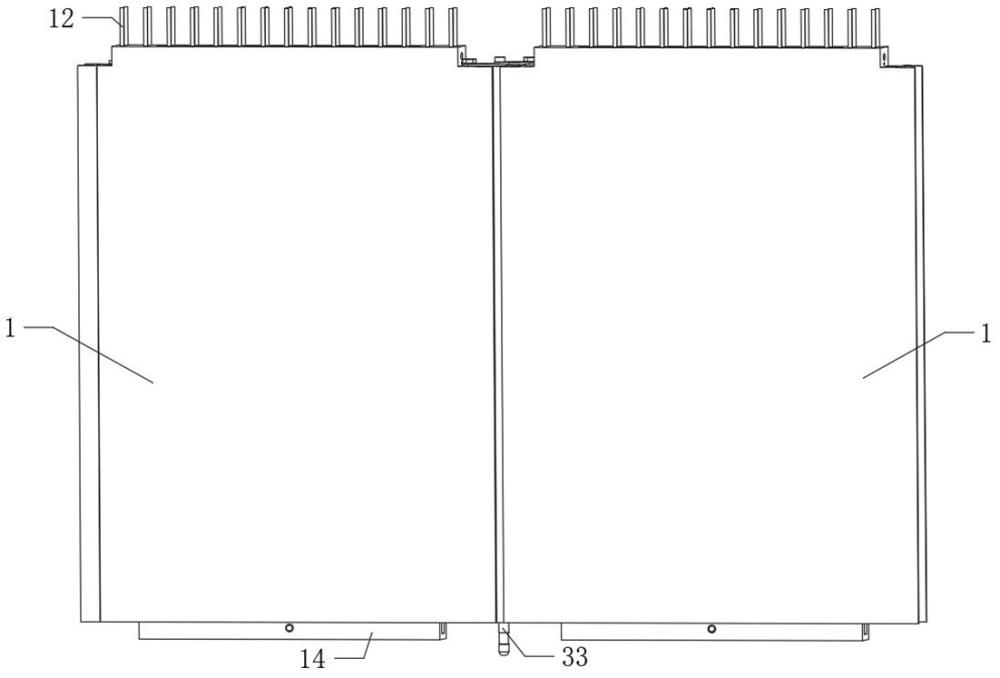

2、一種建筑墻體結構，包括依次拼接的墻體本體，所述墻體本體的頂端開設有滑動槽，所述滑動槽中安裝連接有可活動設置的水平支撐調節結構，兩塊相鄰的墻體本體之間通過柔性連接結構連接設置；

3、所述水平支撐調節結構包括水平支撐型鋼梁，所述水平支撐型鋼梁可水平升降活動的設置在滑動槽中，通過調節水平支撐型鋼梁，用于支撐調節頂部的裝配式梁板；

4、所述柔性連接結構包括第一活動連接柱、第二活動連接柱，所述第一活動連接柱與第二活動連接柱通過活動鉸接桿可活動鉸接設置，所述第一活動連接柱遠離第二活動連接柱的一端用于與兩塊相鄰的其中一塊墻體本體可活動連接設置，所述第二活動連接柱遠離第一活動連接柱的一端用于與兩塊相鄰的其中另一塊墻體本體可活動連接設置。

5、優選地，所述墻體本體內部預埋安裝有空心且連接成環的支撐鋼管，所述支撐鋼管連通有注漿管，所述注漿管的另一端設置在墻體本體的頂端一側且用注漿活塞臨時封堵；

6、所述支撐鋼管中間環形部分用于填充隔音吸熱的填充泡沫。

7、優選地，所述墻體本體的頂端預埋連接有若干用于與裝配式梁板進行連接的頂端支撐鋼筋；

8、所述墻體本體的底端預埋連接有滑塊，所述滑塊的兩端呈楔形設置，所述滑塊的中部兩端分別活動設置有限位銷軸；

9、所述滑塊靠近限位銷軸的一端開設有活動孔，所述限位銷軸靠近活動孔的一端活動穿設在活動孔中且套設有限位彈簧，所述限位彈簧的一端與限位銷軸連接，所述限位彈簧的另一端與活動孔內壁連接。

10、優選地，所述滑塊可滑動的穿設在滑軌槽中，所述滑軌槽預埋在裝配式梁板中且與裝配式梁板一體施工；

11、所述滑軌槽的內壁兩側分別開設有連接孔，所述限位銷軸遠離活動孔的一端用于活動限位穿設在連接孔中。

12、優選地，所述水平支撐型鋼梁靠近滑動槽的一端面的一側通過鉸接座鉸接有第一活動調節支撐桿，所述水平支撐型鋼梁靠近滑動槽的一端面的另一側通過鉸接座鉸接有第二活動調節支撐桿；

13、所述第一活動調節支撐桿遠離水平支撐型鋼梁的一端通過鉸接座鉸接在滑動槽的一端；

14、所述第二活動調節支撐桿遠離水平支撐型鋼梁的一端鉸接有限位活動塊，所述限位活動塊可水平滑動限位的設置在滑動槽遠離第一活動調節支撐桿的一側；

15、所述限位活動塊遠離第一活動調節支撐桿的一端通過軸承可轉動的連接有活動旋轉軸，所述活動旋轉軸的另一端可活動的從滑動槽遠離第一活動調節支撐桿的一側活動穿過，通過旋轉調節活動旋轉軸推動限位活動塊在滑動槽中水平活動。

16、優選地，所述墻體本體的兩側分別開設有企口型設置的柔性連接槽；

17、所述第一活動連接柱遠離第二活動連接柱的一端均布設置有至少三個第一活動連接件；

18、所述第一活動連接件均包括第一連接球桿，所述第一連接球桿的一端連接有第一球頭a，?所述第一球頭a通過第一球頭座a與兩塊相鄰的其中一塊墻體本體的側壁開設的企口型設置的柔性連接槽柔性鉸接連接；

19、所述第一連接球桿的另一端連接有第一球頭b，所述第一球頭b通過第一球頭座b與第一活動連接柱側壁柔性鉸接連接。

20、優選地，所述第二活動連接柱遠離第一活動連接柱的一端均布設置有至少三個第二活動連接件；

21、所述第二活動連接件均包括第二連接球桿，所述第二連接球桿的一端連接有第二球頭a，所述第二球頭a通過第二球頭座a與兩塊相鄰的另一塊墻體本體的側壁開設的企口型設置的柔性連接槽柔性鉸接連接；

22、所述第二連接球桿的另一端連接有第二球頭b，所述第二球頭b通過第二球頭座b與第二活動連接柱側壁柔性鉸接連接。

23、優選地，兩塊互相靠近的墻體本體的頂端分別預留安裝槽，所述安裝槽的底端分別預留螺栓連接孔，所述螺栓連接孔中用于安裝連接限位螺栓；

24、所述限位螺栓中分別穿設有連接鋼片，所述連接鋼片的另一端用于限位穿設在活動鉸接桿頂部；

25、所述第一活動連接柱靠近第二活動連接柱的一側的兩端分別連接有用于活動鉸接桿活動穿過的活動盲孔，所述第二活動連接柱靠近第一活動連接柱的一側的兩端分別連接有用于活動鉸接桿活動穿過的活動盲孔，所述活動鉸接桿遠離連接鋼片的一端活動的從第一活動連接柱設置的活動盲孔以及第二活動連接柱設置的活動盲孔穿過；

26、所述裝配式梁板預留有穩定連接孔，所述活動鉸接桿遠離連接鋼片的一端連接有膨脹式螺栓頭，所述活動鉸接桿的膨脹式螺栓頭與裝配式梁板預留的穩定連接孔限位連接設置。

27、優選地，所述第一活動連接柱與第二活動連接柱之間的連接縫隙的兩側分別用于安裝柔性可變的填充硅膠板，所述填充硅膠板中部呈菱形空心設置，所述填充硅膠板的空心腔體通過環氧樹脂填充，且環氧樹脂中添加有鋼絲。

28、本發明的有益效果是：本發明的目的在于提供一種建筑墻體結構，該墻體結構采用裝配式墻體結構，不僅能夠減少墻體自身的重量，方便運輸安裝；同時，該墻體結構還能夠方便實現水平調平以及連接，節省施工的時間，保證施工過程中的施工質量；還有，該墻體結構在豎直施工縫采用了新的技術方案，代替原有的鋼筋剛性連接，以此提高連接的墻體整體抵抗變形破壞，以及減少豎直施工縫后期開裂、維修等，節約了成本。

技術特征：

1.一種建筑墻體結構，包括依次拼接的墻體本體，其特征在于，所述墻體本體的頂端開設有滑動槽，所述滑動槽中安裝連接有可活動設置的水平支撐調節結構，兩塊相鄰的墻體本體之間通過柔性連接結構連接設置；

2.根據權利要求1所述的一種建筑墻體結構，其特征在于，所述墻體本體內部預埋安裝有空心且連接成環的支撐鋼管，所述支撐鋼管連通有注漿管，所述注漿管的另一端設置在墻體本體的頂端一側且用注漿活塞臨時封堵；

3.根據權利要求2所述的一種建筑墻體結構，其特征在于，所述墻體本體的頂端預埋連接有若干用于與裝配式梁板進行連接的頂端支撐鋼筋；

4.根據權利要求3所述的一種建筑墻體結構，其特征在于，所述滑塊可滑動的穿設在滑軌槽中，所述滑軌槽預埋在裝配式梁板中且與裝配式梁板一體施工；

5.根據權利要求1所述的一種建筑墻體結構，其特征在于，所述水平支撐型鋼梁靠近滑動槽的一端面的一側通過鉸接座鉸接有第一活動調節支撐桿，所述水平支撐型鋼梁靠近滑動槽的一端面的另一側通過鉸接座鉸接有第二活動調節支撐桿；

6.根據權利要求1所述的一種建筑墻體結構，其特征在于，所述墻體本體的兩側分別開設有企口型設置的柔性連接槽；

7.根據權利要求6所述的一種建筑墻體結構，其特征在于，所述第二活動連接柱遠離第一活動連接柱的一端均布設置有至少三個第二活動連接件；

8.根據權利要求7所述的一種建筑墻體結構，其特征在于，兩塊互相靠近的墻體本體的頂端分別預留安裝槽，所述安裝槽的底端分別預留螺栓連接孔，所述螺栓連接孔中用于安裝連接限位螺栓；

9.根據權利要求8所述的一種建筑墻體結構，其特征在于，所述第一活動連接柱與第二活動連接柱之間的連接縫隙的兩側分別用于安裝柔性可變的填充硅膠板，所述填充硅膠板中部呈菱形空心設置，所述填充硅膠板的空心腔體通過環氧樹脂填充，且環氧樹脂中添加有鋼絲。

技術總結
本發明公開了一種建筑墻體結構，涉及建筑墻體結構領域，包括依次拼接的墻體本體，所述墻體本體的頂端開設有滑動槽，所述滑動槽中安裝連接有可活動設置的水平支撐調節結構，兩塊相鄰的墻體本體之間通過柔性連接結構連接設置；所述水平支撐調節結構包括水平支撐型鋼梁，所述水平支撐型鋼梁可水平升降活動的設置在滑動槽中，通過調節水平支撐型鋼梁，用于支撐調節頂部的裝配式梁板。該墻體結構能夠方便實現水平調平以及連接，節省施工的時間，保證施工過程中的施工質量；還有，該墻體結構在豎直施工縫采用了新的技術方案，代替原有的鋼筋剛性連接，以此提高連接的墻體整體抵抗變形破壞，以及減少豎直施工縫后期開裂、維修等，節約了成本。

技術研發人員：劉偉
受保護的技術使用者：成都正德尚益建筑設計有限公司
技術研發日：
技術公布日：2025/4/24
