本發明屬于鋼筋混凝土結構加固改造，具體涉及一種鋼筋混凝土梁腹開洞加固結構及加固方法。

背景技術：

1、鋼筋混凝土梁是用鋼筋混凝土材料制成的梁，屬于受彎構件，梁內部鋼筋受拉，混凝土受壓。現如今，建筑改造項目逐年增多，改造內容主要集中在改變原建筑功能與消防改造領域，其中不可避免的存在新增空調管道的鋪設和安裝。但是，一些舊建筑的建筑層高相對較低，安裝空調管道后導致建筑凈高過低無法滿足正常使用，并且無法滿足國家規范要求。

2、現有技術中的梁加固方法雖然可以增加鋼筋混凝土梁的抗力，但因?qū)嶋H情況考慮不足，缺少既能提高鋼筋混凝土梁抗力的同時在梁腹開洞的加固方法，有待改進。

技術實現思路

1、為了解決上述全部或部分問題，本發明的目的在于提供一種鋼筋混凝土梁腹開洞加固結構及加固方法，滿足在梁腹開洞以供空調管道穿過的同時還能保證鋼筋混凝土梁抗力。

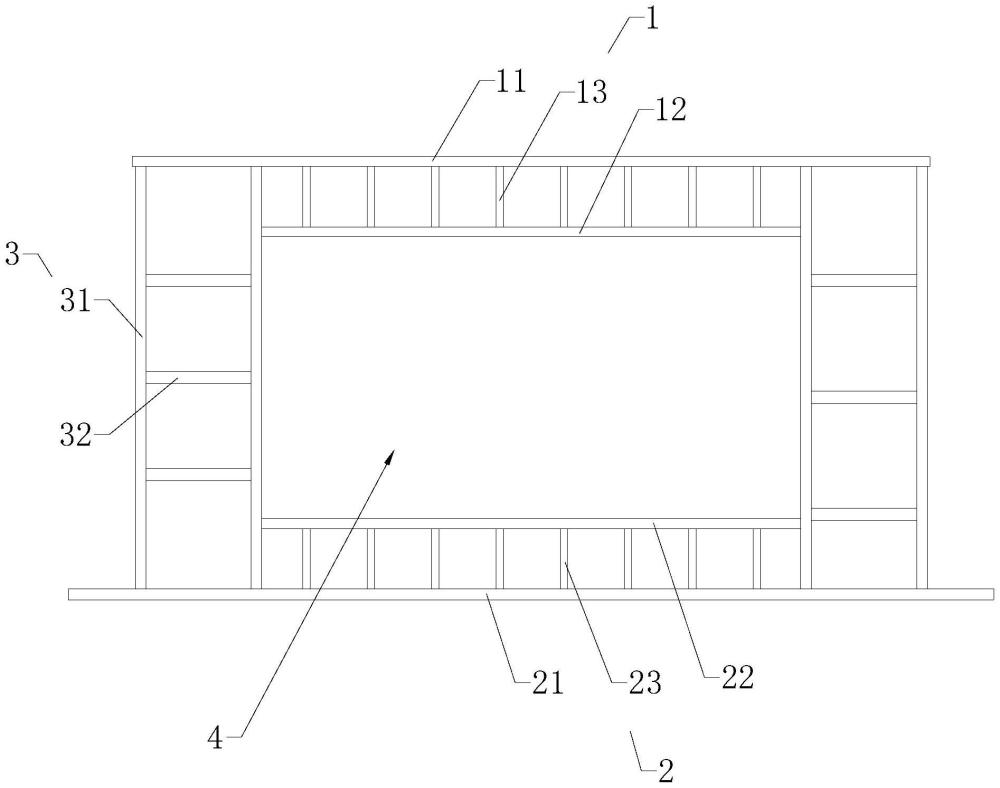

2、第一方面，本發明提供了一種鋼筋混凝土梁腹開洞加固結構，包括：

3、上部加固組件，呈水平設置，并用于和梁內鋼筋連接；

4、下部加固組件，水平且平行設置于所述上部加固組件的下方，并用于和梁內鋼筋連接；

5、豎向加固組件，數量為兩個，兩個所述豎向加固組件分別設置于所述上部加固組件以及所述下部加固組件之間，并位于所述上部加固組件以及所述下部加固組件的兩端位置處；

6、其中，兩個所述豎向加固組件的頂部分別與所述上部加固組件固定連接、底部分別與所述下部加固組件固定連接，且所述上部加固組件、下部加固組件以及兩個豎向加固組件之間形成供空調管道穿過的裝配口。

7、可選地，所述上部加固組件包括：

8、上部第一鋼板，呈水平設置，并用于和梁內縱筋焊接固定；

9、上部第二鋼板，水平且平行設置于所述上部第一鋼板的下方；

10、上部加強豎板，數量為多個、且分別設置于所述上部第一鋼板以及所述上部第二鋼板之間，多個所述上部加強豎板沿水平方向等間距排布，且每個所述上部加強豎板的頂部分別與所述上部第一鋼板焊接固定、底部分別與所述上部第二鋼板焊接固定。

11、可選地，所述下部加固組件包括：

12、下部第一鋼板，呈水平設置；

13、下部第二鋼板，水平且平行設置于所述下部第一鋼板的上方；

14、下部加強豎板，數量為多個、且分別設置于所述下部第一鋼板以及所述下部第二鋼板之間，多個所述下部加強豎板沿水平方向等間距排布，且每個所述下部加強豎板的頂部分別與所述下部第二鋼板焊接固定、底部分別與所述下部第一鋼板焊接固定。

15、可選地，每個所述豎向加固組件分別包括兩個豎向加固鋼板以及多個加強橫板，多個所述加強橫板沿豎直方向等間距排布，每個所述加強橫板的兩端分別與相應的所述豎向加固鋼板焊接固定，位于所述上部第一鋼板端部的所述豎向加固鋼板用于和梁內腰筋、下縱筋焊接固定。

16、可選地，所述上部第二鋼板與所述下部第二鋼板的長度相等、且分別小于所述上部第一鋼板的長度，每個所述豎向加固鋼板的頂部分別與所述上部第一鋼板焊接固定、底部分別與所述下部第一鋼板焊接固定，且所述上部第二鋼板以及所述下部第二鋼板的兩端分別與相應的所述豎向加固鋼板焊接固定。

17、可選地，所述加固結構還包括兩組分別位于梁底部的加強鋼筋，兩組所述加強鋼筋分別與梁內箍筋焊接固定，且兩組所述加強鋼筋相互靠近的一端分別與相應的所述豎向加固組件焊接固定。

18、第二方面，本發明提供了一種鋼筋混凝土梁腹開洞加固方法，使用加固結構，包括如下步驟：

19、s1，根據空調管道尺寸將梁腹切除；

20、s2，根據梁腹切除尺寸以及空調管道尺寸制作加固結構；

21、s3，將加固結構安裝于梁腹切除位置處，并將加固結構與梁內鋼筋焊接固定；

22、s4，通過澆筑設備向加固結構澆筑混凝土；

23、s5，對澆筑的混凝土進行修整。

24、可選地，s2包括：

25、s21，選取合適尺寸的上部加固組件、下部加固組件以及豎向加固組件；

26、s22，將兩個豎向加固鋼板的頂部分別與上部第一鋼板焊接固定，將兩個豎向加固鋼板的底部分別與下部第一鋼板焊接固定，將上部第二鋼板以及下部第二鋼板分別與相應的豎向加固鋼板焊接固定。

27、可選地，s3包括：

28、s31，將兩組加強鋼筋分別與梁內箍筋焊接固定；

29、s32，將加固結構安裝于梁腹切除位置處；

30、s33，將梁內箍筋與上部第一鋼板焊接固定，并將梁內腰筋、下縱筋分別與位于上部第一鋼板兩端位置的相應的豎向加固鋼板焊接固定，同時將兩組加強鋼筋相互靠近的一端分別與相應的豎向加固鋼板焊接固定。

31、由上述技術方案可知，本發明提供的鋼筋混凝土梁腹開洞加固結構及加固方法，具有以下優點：

32、該加固結構及加固方法能夠滿足在梁腹開洞以供空調管道穿過的同時還能保證鋼筋混凝土梁抗力，實現鋼筋混凝土梁的加固，同時使得建筑消防改造和空調管道布置更加靈活多樣。

33、本發明的其它特征和優點將在隨后的說明書中闡述。

技術特征：

1.一種鋼筋混凝土梁腹開洞加固結構，其特征在于，包括：

2.根據權利要求1所述的加固結構，其特征在于，所述上部加固組件(1)包括：

3.根據權利要求2所述的加固結構，其特征在于，所述下部加固組件(2)包括：

4.根據權利要求3所述的加固結構，其特征在于，每個所述豎向加固組件(3)分別包括兩個豎向加固鋼板(31)以及多個加強橫板(32)，多個所述加強橫板(32)沿豎直方向等間距排布，每個所述加強橫板(32)的兩端分別與相應的所述豎向加固鋼板(31)焊接固定，位于所述上部第一鋼板(11)端部的所述豎向加固鋼板(31)用于和梁內腰筋(7)、下縱筋(8)焊接固定。

5.根據權利要求4所述的加固結構，其特征在于，所述上部第二鋼板(12)與所述下部第二鋼板(22)的長度相等、且分別小于所述上部第一鋼板(11)的長度，每個所述豎向加固鋼板(31)的頂部分別與所述上部第一鋼板(11)焊接固定、底部分別與所述下部第一鋼板(21)焊接固定，且所述上部第二鋼板(12)以及所述下部第二鋼板(22)的兩端分別與相應的所述豎向加固鋼板(31)焊接固定。

6.根據權利要求1所述的加固結構，其特征在于，所述加固結構還包括兩組分別位于梁底部的加強鋼筋(5)，兩組所述加強鋼筋(5)分別與梁內箍筋(9)焊接固定，且兩組所述加強鋼筋(5)相互靠近的一端分別與相應的所述豎向加固組件(3)焊接固定。

7.一種鋼筋混凝土梁腹開洞加固方法，使用權利要求1-6任一項所述的加固結構，其特征在于，包括如下步驟：

8.根據權利要求7所述的加固方法，其特征在于，s2包括：

9.根據權利要求7所述的加固方法，其特征在于，s3包括：

技術總結
本發明公開了一種鋼筋混凝土梁腹開洞加固結構及加固方法，解決了梁腹開洞后難以加固的技術問題。該加固結構包括上部加固組件、下部加固組件以及兩個豎向加固組件，兩個所述豎向加固組件分別設置于所述上部加固組件以及所述下部加固組件之間，并位于所述上部加固組件以及所述下部加固組件的兩端位置處；兩個所述豎向加固組件的頂部分別與所述上部加固組件固定連接、底部分別與所述下部加固組件固定連接，且所述上部加固組件、下部加固組件以及兩個豎向加固組件之間形成供空調管道穿過的裝配口。本發明可以滿足梁腹開洞以供空調管道穿過的同時還能保證鋼筋混凝土梁抗力，從而實現鋼筋混凝土梁的加固。

技術研發人員：額木格圖,于廣明,王瑞峰,王大新,閆志榜
受保護的技術使用者：中冶西北工程技術有限公司
技術研發日：
技術公布日：2025/4/24
