本申請涉及建筑施工圍擋，尤其是涉及一種建筑施工用大型廣告布圍擋。

背景技術：

1、房地產業務快速興起，建筑施工中使用大型廣告布，是因為安全、宣傳、環保和美觀等方面，大型廣告布圍擋能夠有效地將施工區域與外部環境隔離開來，確保施工現場的安全，圍擋能夠防止行人、車輛等誤入施工區域，減少因施工造成的意外傷害，某些情況下，圍擋還能起到防塵、降噪的作用，改善施工現場的工作環境；大型廣告布圍擋是一個很好的宣傳平臺，可以用來展示項目名稱、開發商信息、設計理念、工程進度等內容，通過精美的廣告布設計，可以提升項目的形象和吸引力，促進項目銷售，在項目不同階段更新廣告布內容，還可以實時向公眾傳達項目的最新進展和亮點；現有的建筑施工用大型廣告布圍擋都是通過焊接鋼架或者是螺栓固定的方式，將圍擋放置在施工現場周圍，但由于圍擋的支撐桿是固定的，在運輸過程中，占用較大空間，不方便運輸，現有的圍擋都是直接通過若干個螺栓將廣告布直接與支撐桿固定，存在結構不穩定，廣告布容易凹陷，最終脫離支撐桿，造成浪費資源的缺陷。

技術實現思路

1、為了解決支撐桿是固定的，在運輸過程中，占用較大空間和通過若干個螺栓將廣告布直接與支撐桿固定，存在結構不穩定的問題，本申請提供一種建筑施工用大型廣告布圍擋。

2、本申請提供的一種建筑施工用大型廣告布圍擋采用如下的技術方案：

3、一種建筑施工用大型廣告布圍擋，包括兩個支撐桿一，兩根所述支撐桿一的兩側均固定安裝兩個安裝板，兩個所述支撐桿一的兩側均開設有兩個卡孔，兩個所述支撐桿一的一側均卡合連接有卡桿，兩個所述卡桿的一側均卡合連接有支撐板，四個所述安裝板的頂面均螺紋連接有固定桿，四個所述固定桿的一側均從安裝板的一側與卡桿貫穿連接，兩個所述卡桿和一個支撐板的一側均粘貼有廣告布，兩個所述卡桿的一側均螺紋安裝有兩個螺桿，四個所述螺桿的一端均從廣告布的外側與卡桿貫穿連接，四個所述螺桿的一端均從卡桿的外側與支撐板貫穿連接。

4、優選的，所述支撐桿一的底端滑動連接有支撐桿二，所述支撐桿一的一側螺紋連接有限制桿，所述限制桿的一端從支撐桿一的外側與支撐桿二貫穿連接，所述支撐桿二的兩側均固定安裝有連接板。

5、優選的，所述連接板的頂面螺紋連接有連接桿，所述連接桿的一端從連接板的頂面貫穿連接地面。

6、優選的，所述支撐桿一的頂面固定安裝有蓄電池控制單元，所述蓄電池控制單元的頂面電性連接有警報燈。

7、優選的，所述支撐桿一的底端開設有滑孔，所述支撐桿一和支撐桿二的一側開設有若干個螺紋孔。

8、綜上所述，本申請包括以下有益技術效果：

9、1.通過將卡桿沿著支撐桿一的卡孔嵌入，再將另一個支撐桿一的卡孔靠近卡桿，將卡桿的另一端嵌入另一個支撐桿一的卡孔，再通過螺桿一端穿過廣告布和卡桿并旋轉，根據需要圍擋的面積，重復上述操作，無限延長圍擋；相較于現有技術，具有適應場景需要延長圍擋和方便組裝的效果；

10、2.通過向上拉動支撐桿一沿著支撐桿二的外側移動，再通過限制桿穿過支撐桿一和支撐桿二并旋轉，使支撐桿一和支撐桿二得到固定；相較于現有技術，具有拆卸和組裝以及方便運輸的效果。

技術特征：

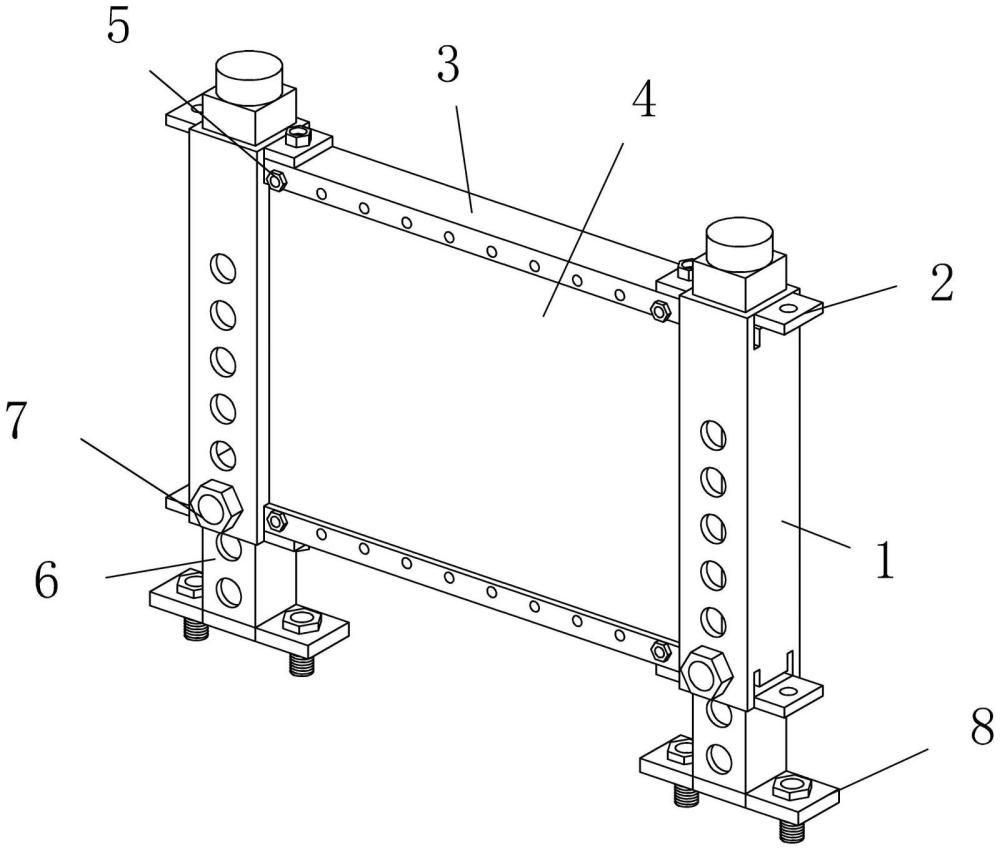

1.一種建筑施工用大型廣告布圍擋，包括兩個支撐桿一(1)，其特征在于，兩根所述支撐桿一(1)的兩側均固定安裝兩個安裝板(2)，兩個所述支撐桿一(1)的兩側均開設有兩個卡孔，兩個所述支撐桿一(1)的一側均卡合連接有卡桿(3)，兩個所述卡桿(3)的一側均卡合連接有支撐板(4)，四個所述安裝板(2)的頂面均螺紋連接有固定桿(12)，四個所述固定桿(12)的一側均從安裝板(2)的一側與卡桿(3)貫穿連接，兩個所述卡桿(3)和一個支撐板(4)的一側均粘貼有廣告布，兩個所述卡桿(3)的一側均螺紋安裝有兩個螺桿(5)，四個所述螺桿(5)的一端均從廣告布的外側與卡桿(3)貫穿連接，四個所述螺桿(5)的一端均從卡桿(3)的外側與支撐板(4)貫穿連接。

2.根據權利要求1所述的一種建筑施工用大型廣告布圍擋，其特征在于，所述支撐桿一(1)的底端滑動連接有支撐桿二(6)，所述支撐桿一(1)的一側螺紋連接有限制桿(7)，所述限制桿(7)的一端從支撐桿一(1)的外側與支撐桿二(6)貫穿連接，所述支撐桿二(6)的兩側均固定安裝有連接板(8)。

3.根據權利要求2所述的一種建筑施工用大型廣告布圍擋，其特征在于，所述連接板(8)的頂面螺紋連接有連接桿(9)，所述連接桿(9)的一端從連接板(8)的頂面貫穿連接地面。

4.根據權利要求1所述的一種建筑施工用大型廣告布圍擋，其特征在于，所述支撐桿一(1)的頂面固定安裝有蓄電池控制單元(10)，所述蓄電池控制單元(10)的頂面電性連接有警報燈(11)。

5.根據權利要求1所述的一種建筑施工用大型廣告布圍擋，其特征在于，所述支撐桿一(1)的底端開設有滑孔，所述支撐桿一(1)和支撐桿二(6)的一側開設有若干個螺紋孔。

技術總結
本申請涉及建筑施工圍擋技術領域，且公開了一種建筑施工用大型廣告布圍擋，包括兩個支撐桿一，兩根所述支撐桿一的兩側均固定安裝兩個安裝板，兩個所述支撐桿一的兩側均開設有兩個卡孔，兩個所述支撐桿一的一側均卡合連接有卡桿，兩個所述卡桿的一側均卡合連接有支撐板，四個所述安裝板的頂面均螺紋連接有固定桿；本申請通過將卡桿沿著支撐桿一的卡孔嵌入，再將另一個支撐桿一的卡孔靠近卡桿，將卡桿的另一端嵌入另一個支撐桿一的卡孔，再通過螺桿一端穿過廣告布和卡桿并旋轉，根據需要圍擋的面積，重復上述操作，無限延長圍擋達到適應場景需要延長圍擋和方便組裝的效果。

技術研發人員：任玉潔,陳華威
受保護的技術使用者：合肥中嘉博納廣告有限公司
技術研發日：20240715
技術公布日：2025/4/24
