本技術涉及手機殼包裝袋，主要涉及一種手機殼包裝袋撐袋裝置。

背景技術：

1、人工打開包裝袋的方式存在的勞動強度大、用工多、工作效率低等問題；手機殼包裝袋撐開裝置采用機械化操作，不需要人工操作，自動化程度高，這有助于提高生產效率并減少對人力的依賴。

2、現有中國專利公開號為cn113086307a，公開了一種手機殼包裝設備，包括送料裝置、海綿送料裝置、開袋裝置、底座，所述送料裝置與開袋裝置相連接，送料裝置與底座相連接，海綿送料裝置與底座相連接，開袋裝置與底座相連接。其中開袋裝置的工作原理：電機齒輪使齒輪a帶動齒輪b轉動，通過短鏈條使齒輪c帶動錐齒輪a轉動，使錐齒輪b轉動，使拉桿齒輪轉動，通過連接桿、焊軸b帶動滑動拉桿滑動，使滑動桿左右擺動，使轉軸調節塊前后擺動，通過吸盤滑桿a、吸盤滑桿b帶動吸盤固定板a、吸盤固定板b一前一后移動，以此開袋，手機殼和海綿通過落料擋板a、落料擋板b間隙使手機殼、海綿壓緊落入袋中打包。

3、以上手機殼包裝設備的撐開裝置結構包含多個部件，能導致維護和修理變得復雜；通過成對的吸盤滑桿將包裝袋進行撐開，如果包裝袋被過度撐大，可能會增加破損的風險。包裝袋的表面定位點較少，裝袋前包裝袋的位置無法保證處于豎直或水平方向，無法保證手機殼推送進袋的合格率。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種包裝袋雙重吸附定位，確保包裝袋整體水平橫向設置，手機殼水平推送更精準的手機殼包裝袋撐袋裝置。

2、本實用新型所要解決的技術問題可以采用如下技術方案來實現：

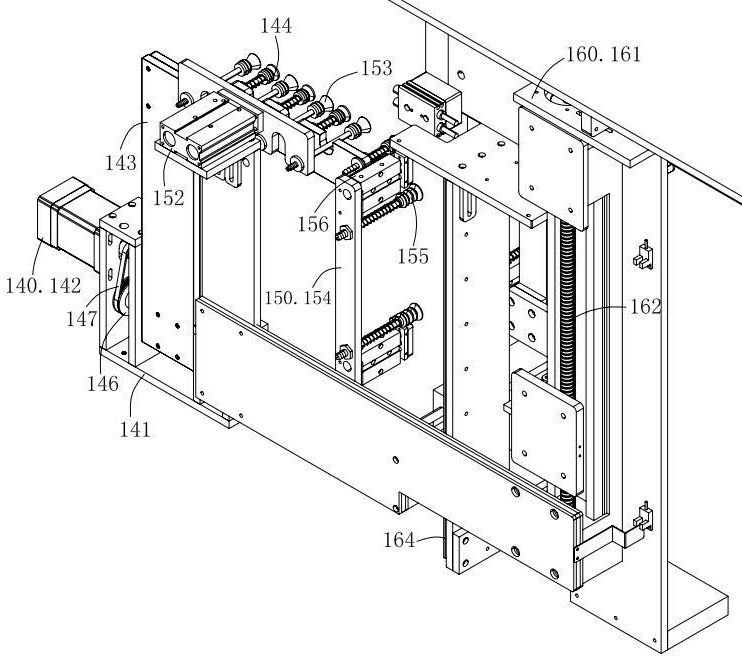

3、一種手機殼包裝袋撐袋裝置，其特征在于，包括：

4、吸袋組件，用于將手機殼包裝袋的表面吸附，并驅動包裝袋豎立；

5、轉接組件，用于將所述吸袋組件上的包裝袋，轉接吸附至所述轉接組件上，所述轉接組件平行設置在所述吸袋組件的前上方；

6、撐袋組件，用于將包裝袋的袋口進行撐開；

7、機架，所述吸袋組件、轉接組件、撐袋組件分別從左至右依次設置在所述機架上，包裝袋從左至右橫向水平傾倒放置、且袋口朝右。

8、在本實用新型的一個優選實施例中，所述吸袋組件包括吸袋座、吸袋電機、吸袋傳動件、吸袋連板、若干個吸袋吸嘴，所述吸袋電機、吸袋傳動件、吸袋連板從左至右依次設置在所述吸袋座上；所述吸袋電機的輸出軸與所述吸袋傳動件之間采用同軸傳動連接，所述吸袋連板的底部縱向固定連接所述吸袋傳動件的輸出部；若干個所述吸袋吸嘴的連接端水平固定設置在所述吸袋連板的頂部，若干個所述吸袋吸嘴的吸附端朝向后方。

9、在本實用新型的一個優選實施例中，所述吸袋傳動件為縱向設置的同步帶傳動結構，所述吸袋傳動件包括吸袋主動輪、吸袋皮帶、吸袋從動輪、吸袋轉軸，所述吸袋主動輪的軸孔固定套設在所述吸袋電機的輸出軸上，所述吸袋皮帶的兩端分別套設在所述吸袋主動輪與吸袋從動輪上；所述轉軸的左端固定在所述吸袋從動輪的軸孔中、右端固定在所述吸袋連板的底部。

10、在本實用新型的一個優選實施例中，所述轉接組件包括轉接架、轉接氣缸、轉接吸嘴，所述轉接氣缸的缸筒部固定在所述轉接架上，若干個所述轉接吸嘴的連接端固定在所述轉接氣缸的活塞桿端；若干個所述轉接吸嘴的吸附端朝向后方，若干個所述轉接吸嘴的中部位于所述吸袋吸嘴的正上方。

11、在本實用新型的一個優選實施例中，所述撐袋組件包括撐袋架、至少一對前撐袋吸嘴、至少一對前撐袋氣缸、至少一對后撐袋吸嘴、至少一對后撐袋氣缸，一對所述前撐袋吸嘴、前撐袋氣缸分別沿豎直方向并排設置，一對所述后撐袋吸嘴、后撐袋氣缸分別沿豎直方向并排設置；一對所述前撐袋氣缸用于水平驅動一對所述前撐袋吸嘴由前至后移動，一對所述后撐袋氣缸用于水平驅動一對所述后撐袋吸嘴由后至前移動。

12、在本實用新型的一個優選實施例中，在所述撐袋組件的右側縱向設置有袋子升降組件，用于驅動所述轉接組件、撐袋組件、包裝袋一起沿豎直方向進行移動；所述袋子升降組件包括袋子升降電機、袋子升降絲桿、袋子升降螺母，所述袋子升降螺母的前部通過連接板固定連接所述撐袋架、轉接架、吸袋座，所述袋子升降絲桿沿豎直方向設置；所述袋子升降絲桿與袋子升降螺母之間的傳動組成滾珠絲杠傳動副，所述袋子升降電機依次驅動所述袋子升降絲桿旋轉，從而帶動所述袋子升降螺母、泡沫推板豎直移動。

13、在本實用新型的一個優選實施例中，所述袋子升降組件還包括袋子升降導軌、袋子升降滑槽，所述袋子升降導軌與所述袋子升降絲桿之間采用平行設置；所述袋子升降滑槽設置在所述撐袋架的右部底端，所述撐袋架的袋子升降滑槽滑動設置在所述袋子升降導軌上。

14、本實用新型的有益效果是：一種手機殼包裝袋撐袋裝置，吸袋組件將其中一個手機殼包裝袋的一表面吸附、使得包裝袋豎立，轉接組件將吸袋組件上的包裝袋轉接吸附住，撐袋組件將包裝袋的袋口進行撐開，便于后續推送組件將手機殼從右至左推送至包裝袋中；轉接組件和撐袋組件兩者實現對包裝袋的雙重吸附定位，確保包裝袋整體水平橫向設置，手機殼水平推送更精準。

技術特征：

1.一種手機殼包裝袋撐袋裝置，其特征在于，包括：

2.如權利要求1所述的一種手機殼包裝袋撐袋裝置，其特征在于，所述吸袋組件包括吸袋座、吸袋電機、吸袋傳動件、吸袋連板、若干個吸袋吸嘴，所述吸袋電機、吸袋傳動件、吸袋連板從左至右依次設置在所述吸袋座上；所述吸袋電機的輸出軸與所述吸袋傳動件之間采用同軸傳動連接，所述吸袋連板的底部縱向固定連接所述吸袋傳動件的輸出部；若干個所述吸袋吸嘴的連接端水平固定設置在所述吸袋連板的頂部，若干個所述吸袋吸嘴的吸附端朝向后方。

3.如權利要求2所述的一種手機殼包裝袋撐袋裝置，其特征在于，所述吸袋傳動件為縱向設置的同步帶傳動結構，所述吸袋傳動件包括吸袋主動輪、吸袋皮帶、吸袋從動輪、吸袋轉軸，所述吸袋主動輪的軸孔固定套設在所述吸袋電機的輸出軸上，所述吸袋皮帶的兩端分別套設在所述吸袋主動輪與吸袋從動輪上；所述轉軸的左端固定在所述吸袋從動輪的軸孔中、右端固定在所述吸袋連板的底部。

4.如權利要求2所述的一種手機殼包裝袋撐袋裝置，其特征在于，所述轉接組件包括轉接架、轉接氣缸、轉接吸嘴，所述轉接氣缸的缸筒部固定在所述轉接架上，若干個所述轉接吸嘴的連接端固定在所述轉接氣缸的活塞桿端；若干個所述轉接吸嘴的吸附端朝向后方，若干個所述轉接吸嘴的中部位于所述吸袋吸嘴的正上方。

5.如權利要求1所述的一種手機殼包裝袋撐袋裝置，其特征在于，所述撐袋組件包括撐袋架、至少一對前撐袋吸嘴、至少一對前撐袋氣缸、至少一對后撐袋吸嘴、至少一對后撐袋氣缸，一對所述前撐袋吸嘴、前撐袋氣缸分別沿豎直方向并排設置，一對所述后撐袋吸嘴、后撐袋氣缸分別沿豎直方向并排設置；一對所述前撐袋氣缸用于水平驅動一對所述前撐袋吸嘴由前至后移動，一對所述后撐袋氣缸用于水平驅動一對所述后撐袋吸嘴由后至前移動。

6.如權利要求5所述的一種手機殼包裝袋撐袋裝置，其特征在于，在所述撐袋組件的右側縱向設置有袋子升降組件，用于驅動所述轉接組件、撐袋組件、包裝袋一起沿豎直方向進行移動；所述袋子升降組件包括袋子升降電機、袋子升降絲桿、袋子升降螺母，所述袋子升降螺母的前部通過連接板固定連接撐袋架、轉接架、吸袋座，所述袋子升降絲桿沿豎直方向設置；所述袋子升降絲桿與袋子升降螺母之間的傳動組成滾珠絲杠傳動副，所述袋子升降電機依次驅動所述袋子升降絲桿旋轉，從而帶動所述袋子升降螺母、泡沫推板豎直移動。

7.如權利要求6所述的一種手機殼包裝袋撐袋裝置，其特征在于，所述袋子升降組件還包括袋子升降導軌、袋子升降滑槽，所述袋子升降導軌與所述袋子升降絲桿之間采用平行設置；所述袋子升降滑槽設置在所述撐袋架的右部底端，所述撐袋架的袋子升降滑槽滑動設置在所述袋子升降導軌上。

技術總結
本技術公開了一種手機殼包裝袋撐袋裝置，包括：吸袋組件，用于將手機殼包裝袋的表面吸附，并驅動包裝袋豎立；轉接組件，用于將所述吸袋組件上的包裝袋，轉接吸附至所述轉接組件上，所述轉接組件平行設置在所述吸袋組件的前上方；撐袋組件，用于將包裝袋的袋口進行撐開；機架，所述吸袋組件、轉接組件、撐袋組件分別從左至右依次設置在所述機架上，包裝袋從左至右橫向水平傾倒放置、且袋口朝右。本技術吸袋組件將包裝袋表面吸附豎立，轉接組件轉接吸附住，撐袋組件將包裝袋的袋口進行撐開便于后續推送；轉接組件和撐袋組件兩者實現對包裝袋的雙重吸附定位，確保包裝袋整體水平橫向設置，手機殼水平推送更精準。

技術研發人員：程平都
受保護的技術使用者：廣州美電恩智電子科技有限公司
技術研發日：20240719
技術公布日：2025/4/24
