本發明涉及建筑施工領域，特別涉及一種裝配式防水外墻結構。

背景技術：

1、裝配式外墻是一種現代化的建筑方式，它將外墻的一部分或全部在工廠預制完成，然后運送到施工現場進行組裝。這種方法相比傳統現場澆筑或砌筑的方式具有許多優點，特別是在提高施工效率、降低勞動成本、減少現場浪費等方面表現突出。

2、傳統的裝配式外墻在生產過程中，通常是在生產車間采用混凝土進行澆筑加工，生產過程繁瑣且漫長，同時裝配式外墻自身的重量大，導致吊裝和裝配過程很不方便，影響施工效率，有待改進。

技術實現思路

1、針對現有技術存在的不足，本發明的目的是提供一種裝配式防水外墻結構，具有提高生產效率和施工效率的效果。

2、本發明的上述技術目的是通過以下技術方案得以實現的：一種裝配式防水外墻結構，包括：

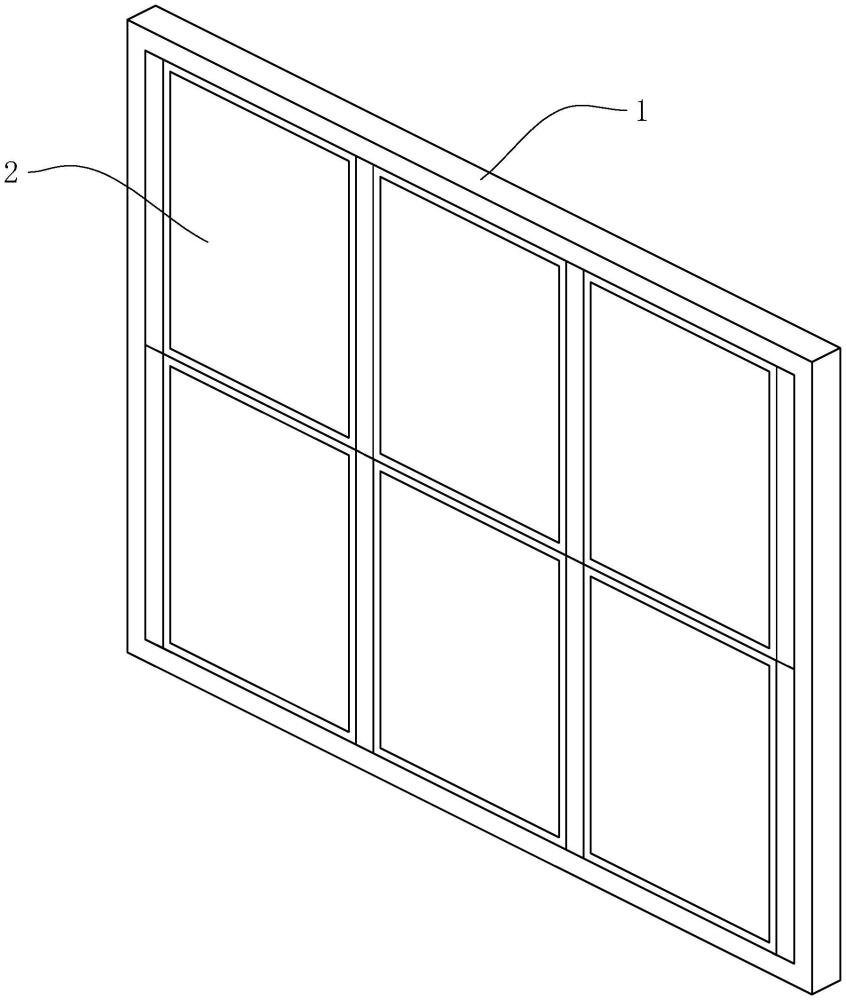

3、輕鋼框架，呈矩形設置，所述輕鋼框架內豎直設置有多個豎梁，所述豎梁將所述輕鋼框架分隔成多個安裝空間；

4、若干墻板，分別嵌設于所述輕鋼框架的每個所述安裝空間內；

5、鎖定件，用于將所述墻板固定于所述安裝空間內；

6、所述墻板包括龍骨支架、玻璃纖維層、歐松板、防潮布、阻燃聚苯板、外面板以及內面板，所述玻璃纖維層填充設置于所述龍骨支架內，所述歐松板設置于所述龍骨支架的兩側，所述防潮布設置于外層的所述歐松板表面，所述阻燃聚苯板設置于所述防潮布的表面，所述外面板和所述內面板均pvc材料，所述外面板設置于所述阻燃聚苯板的表面，所述內面板設置于內層的所述歐松板的表面，所述龍骨支架的四周向兩側延伸設置有包裹所述外面板和所述面板四周的包圈。

7、本發明在一較佳示例中可以進一步配置為：所述鎖定件包括鎖定環、鎖定條以及卡條，所述鎖定環設置于外側的所述包圈的外壁，且用于壓緊所述輕鋼框架的外側，所述鎖定條豎直設置于所述豎梁的外側，且位于內側的相鄰一對所述包圈之間，所述卡條豎直且傾斜朝外設置于所述鎖定條的兩側，所述包圈的外壁設置有供所述卡條嵌入的鎖定槽。

8、本發明在一較佳示例中可以進一步配置為：所述鎖定條的內側水平且間隔設置有多個鎖定鉤，所述豎梁上設置有供所述鎖定鉤穿設的鎖定孔。

9、本發明在一較佳示例中可以進一步配置為：所述鎖定環的內側壁設置有一圈密封環，所述輕鋼框架和所述豎梁上設置有供所述密封環嵌入的密封槽。

10、本發明在一較佳示例中可以進一步配置為：所述歐松板包括中間板和一對側板，所述中間板的內側橫向設置有燕尾塊，所述龍骨支架上水平設置有供所述燕尾塊嵌入的凹槽以及連通所述凹槽且供所述燕尾塊滑移嵌入的燕尾槽，所述側板的背側設置有一排卡鉤，所述龍骨支架上設置有供所述卡鉤穿設的卡孔。

11、本發明在一較佳示例中可以進一步配置為：所述外面板和所述內面板的內側均水平設置有多個固定鉤，所述歐松板上設置有供所述固定鉤穿設和鉤緊的固定孔。

12、本發明在一較佳示例中可以進一步配置為：所述外面板和所述內面板的四周均設置有壓緊所述包圈表面的壓環，所述壓環的內壁設置有一圈卡環，所述包圈上設置有供所述卡環嵌入的卡槽。

13、綜上所述，本發明具有以下有益效果：

14、1.通過設置輕質結構的墻板，在保證墻板結構強度的前提下，降低墻板的自重，并采用卡接固定的方式進行安裝，使得搬運和裝配過程更加輕松方便，提高施工效率；

15、2.通過采用全卡接的固定方式，實現整個墻板各層結構之間的連接固定，同時使各層結構之間的組裝過程更加方便，從而有效的提高了整個墻板自身的生產效率；

16、3.通過設置自身高密封性的墻板以及高密封性的墻板與輕鋼框架之間的安裝，并采用防水材料的外面板和內面板，從而提高整個外墻結構的防水性能。

技術特征：

1.一種裝配式防水外墻結構，其特征在于：包括：

2.根據權利要求1所述的一種裝配式防水外墻結構，其特征在于：所述鎖定件(3)包括鎖定環(31)、鎖定條(32)以及卡條(33)，所述鎖定環(31)設置于外側的所述包圈(28)的外壁，且用于壓緊所述輕鋼框架(1)的外側，所述鎖定條(32)豎直設置于所述豎梁(11)的外側，且位于內側的相鄰一對所述包圈(28)之間，所述卡條(33)豎直且傾斜朝外設置于所述鎖定條(32)的兩側，所述包圈(28)的外壁設置有供所述卡條(33)嵌入的鎖定槽(36)。

3.根據權利要求2所述的一種裝配式防水外墻結構，其特征在于：所述鎖定條(32)的內側水平且間隔設置有多個鎖定鉤(37)，所述豎梁(11)上設置有供所述鎖定鉤(37)穿設的鎖定孔(38)。

4.根據權利要求2所述的一種裝配式防水外墻結構，其特征在于：所述鎖定環(31)的內側壁設置有一圈密封環(34)，所述輕鋼框架(1)和所述豎梁(11)上設置有供所述密封環(34)嵌入的密封槽(35)。

5.根據權利要求1所述的一種裝配式防水外墻結構，其特征在于：所述歐松板(23)包括中間板(231)和一對側板(232)，所述中間板(231)的內側橫向設置有燕尾塊(233)，所述龍骨支架(21)上水平設置有供所述燕尾塊(233)嵌入的凹槽(234)以及連通所述凹槽(234)且供所述燕尾塊(233)滑移嵌入的燕尾槽(235)，所述側板(232)的背側設置有一排卡鉤(236)，所述龍骨支架(21)上設置有供所述卡鉤(236)穿設的卡孔(237)。

6.根據權利要求1所述的一種裝配式防水外墻結構，其特征在于：所述外面板(26)和所述內面板(27)的內側均水平設置有多個固定鉤(261)，所述歐松板(23)上設置有供所述固定鉤(261)穿設和鉤緊的固定孔(262)。

7.根據權利要求6所述的一種裝配式防水外墻結構，其特征在于：所述外面板(26)和所述內面板(27)的四周均設置有壓緊所述包圈(28)表面的壓環(263)，所述壓環(263)的內壁設置有一圈卡環(264)，所述包圈(28)上設置有供所述卡環(264)嵌入的卡槽(265)。

技術總結
本發明公開了一種裝配式防水外墻結構，包括：輕鋼框架，呈矩形設置，所述輕鋼框架內豎直設置有多個豎梁，所述豎梁將所述輕鋼框架分隔成多個安裝空間；若干墻板，分別嵌設于所述輕鋼框架的每個所述安裝空間內；鎖定件，用于將所述墻板固定于所述安裝空間內；所述墻板包括龍骨支架、玻璃纖維層、歐松板、防潮布、阻燃聚苯板、外面板以及內面板。本發明具有以下優點和效果：通過設置輕質結構的墻板，在保證墻板結構強度的前提下，降低墻板的自重，并采用卡接固定的方式進行安裝，使得搬運和裝配過程更加輕松方便，提高施工效率。

技術研發人員：常占軍,高瑞寶,辛秋楠,張艷慧,柳樹森,涂志成,王艷霞,李巖飛
受保護的技術使用者：中泰建工（北京）建筑工程有限公司
技術研發日：
技術公布日：2025/4/24
