本發明涉及石膏板生產設備，具體涉及一種石膏板切斷裝置。

背景技術：

1、石膏板生產過程中，會涉及到對已經成型但未干燥石膏濕板按規定尺寸進行切斷，而后將切斷的石膏濕板放入干燥機進行干燥。

2、現有技術中，石膏濕板的切斷通過切斷設備進行，切斷設備具有切刀，移動的切刀對石膏濕板進行切斷時，石膏濕板上的石膏漿容易粘附在切刀上。切刀在長時間使用后，粘附的石膏漿在切刀上進行堆積，后續切刀對石膏濕板切斷時，堆積的石膏漿粘附到石膏濕板的切口處，導致石膏板廢料的產生。

技術實現思路

1、針對現有技術中所存在的不足，本發明提供了一種石膏板切斷裝置，從而可以解決或者至少緩解了現有技術中存在的上述問題和其它方面的問題中的一個或多個。

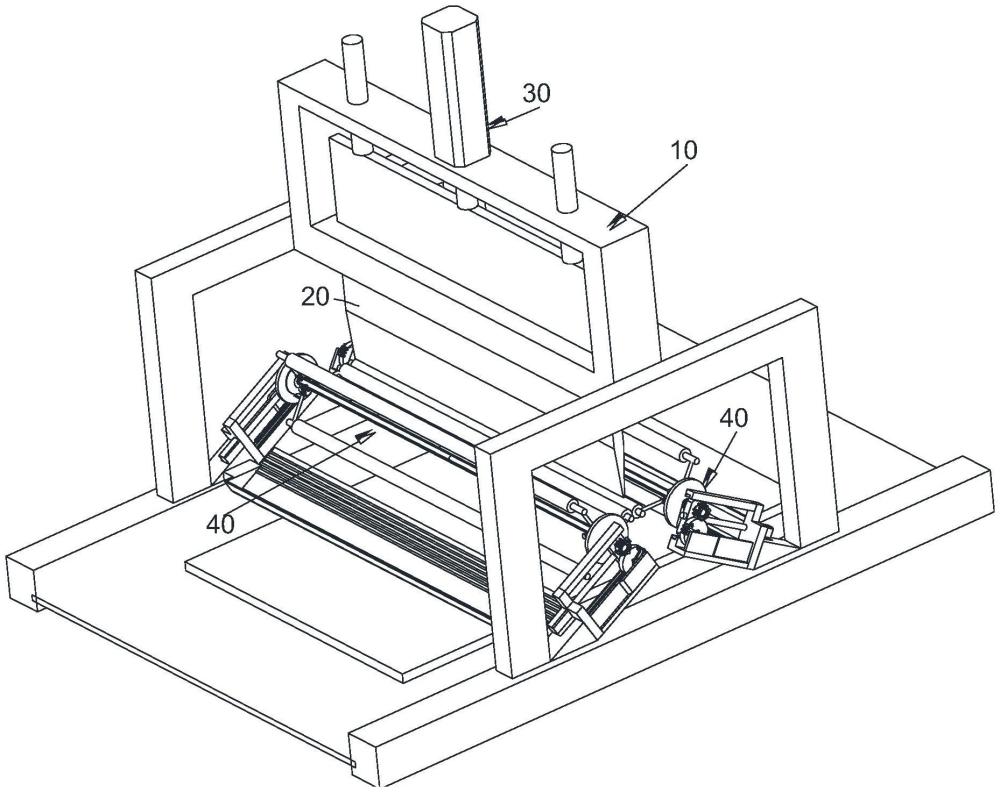

2、本發明提供了一種石膏板切斷裝置，包括：

3、機架，設置在流水線上；

4、切刀，可豎向移動的設置在所述機架上，用于對流水線上的石膏板進行裁切；

5、第一驅動機構，用于驅動所述切刀移動；以及

6、清潔裝置，用于對所述切刀的兩側下端進行清潔。

7、優選地，所述清潔裝置包括兩個清潔機構；兩個所述清潔機構對稱設置在所述切刀兩側；

8、所述清潔機構包括：

9、支撐架；

10、第二驅動機構，可帶動所述支撐架靠近或遠離所述切刀的下端，可帶動所述支撐架旋轉，可對所述支撐架進行鎖定；以及

11、清潔柱，設置有三根、且所述三根清潔柱相互平行，三根所述清潔柱均與所述支撐架連接；

12、所述清潔柱的軸線與所述支撐架的旋轉中心線平行；所述清潔柱的軸向和所述切刀的刃口方向平行；每個所述清潔柱在旋轉后均可與所述切刀的下端相抵。

13、優選地，所述第二驅動機構設置有兩個；兩個所述第二驅動結構對稱布置在所述支撐架的兩端外側；所述機架包括兩個對稱布置的支撐座；所述支撐座與同側的所述第二驅動機構對應；

14、所述第二驅動機構包括：

15、滑塊，滑動設置在所述支撐座上，所述滑塊可滑動靠近或遠離所述切刀，所述滑塊上開設有第一孔；

16、驅動桿，所述驅動桿的一端穿過所述第一孔，所述驅動桿與所述第一孔螺紋連接；以及

17、電機，所述電機與所述支撐座連接，所述電機的輸出端與所述驅動桿同軸連接；

18、所述支撐架與所述滑塊連接。

19、優選地，所述支撐架包括支撐桿；所述滑塊上開設有貫穿的第二孔；所述支撐桿的兩端分別穿過同側的所述第二孔；

20、所述第二驅動機構還包括：

21、第一齒輪，所述第一齒輪同軸套接在所述支撐桿的端部，所述第一齒輪上輪齒缺失形成缺失槽；以及

22、鎖定圓盤，所述鎖定圓盤與所述滑塊連接，所述鎖定圓盤的外壁與所述缺失槽的口部兩側相抵。

23、優選地，所述第一齒輪上的所述缺失槽設置有三個；三個所述缺失槽以所述第一齒輪的軸線為中心周向均布；

24、所述鎖定圓盤與所述滑塊轉動連接；所述鎖定圓盤借助所述滑塊的移動進行旋轉；所述鎖定圓盤的外壁上開設有多個沿其軸向延伸的嚙合槽；多個所述嚙合槽可與所述第一齒輪上相鄰的兩個所述缺失槽之間的輪齒嚙合；

25、所述第二驅動機構還包括：

26、對接環，所述對接環與所述第一齒輪的端部同軸連接；

27、對接齒，所述對接齒設置有三個，所述對接齒與所述對接環的外壁連接，三個所述對接齒與三個所述缺失槽對應；以及

28、觸發組件，所述觸發組件可對多個所述嚙合槽進行補全，所述觸發組件可與所述對接齒相抵后帶動所述對接齒繞所述第一齒輪的軸線旋轉。

29、優選地，所述鎖定圓盤上開設有方形的第三孔；所述滑塊上開設有貫穿的第四孔；所述鎖定圓盤背離所述滑塊的一面上開設有讓位槽；鎖定圓盤背離所述滑塊的一面上開設有讓位孔；所述讓位孔位于所述嚙合槽的一側；所述讓位槽的底部與多個所述嚙合槽以及所述讓位孔連通；

30、所述觸發組件包括：

31、連接筒，所述連接筒的一端與所述第四孔的內壁同軸轉動連接，所述連接筒的另一端與所述鎖定圓盤同軸連接；

32、方桿，一端可滑動的插入到所述第三孔內；

33、連接件，與所述方桿的端部連接，可嵌入到所述讓位槽內；

34、觸發柱，一端與所述連接件連接，另一端滑動插入到所述讓位孔內，可與所述對接齒相抵；以及

35、多個補全柱，所述補全柱的一端與所述連接件連接，所述補全柱的另一端可滑動插入到對應的所述嚙合槽內。

36、優選地，所述第二驅動機構還包括：

37、驅動齒條，設置在所述支撐座上，沿所述驅動桿的軸線設置；以及

38、第二齒輪，套接在所述連接筒外，與所述驅動齒條嚙合。

39、優選地，所述支撐桿的兩端分別開設有三個第五孔；

40、所述支撐架還包括：

41、連接桿，設置有六根，每根所述連接桿的一端滑動穿過對應的所述第五孔，每根所述連接桿上均套接有兩個限位環、且兩個所述限位環位于所述支撐桿兩側，每根所述連接桿上均套設有兩根第一彈簧、且兩根所述第一彈簧位于所述支撐桿兩側；以及

42、支撐軸，設置有三根，所述支撐軸的兩端分別與對應的所述連接桿的端部連接，所述支撐軸與所述支撐桿平行；

43、所述清潔柱通過開孔同軸套設在對應的所述支撐軸上；所述支撐桿一端的三根所述連接桿中，相鄰的兩根連接桿的夾角為60度；所述第一彈簧的兩端分別與對應的所述限位環以及所述支撐桿連接。

44、優選地，
