本發明涉及陽光棚，特別涉及光伏陽光棚。

背景技術：

1、現有的分布式光伏業務以光伏陽光棚及光伏建筑一體化應用場景為主，在光伏組件安裝過程中，其防水措施是重要的一環及難點。現有光伏陽光棚基于相接的光伏組件的排水以及頂棚邊沿的防水，一般設計四級防水結構形成排水系統，第四級排水就是在南北坡斜梁處使用水槽托架與斜梁焊接形成安裝位置，以安裝導水槽。這種安裝方式不僅增加了材料種類和施工工序，還影響整體外形，因此導致應用場景有一定局限性。

技術實現思路

1、本發明的主要目的是提出一種光伏陽光棚，在滿足排水功能的同時簡化了排水結構，降低施工成本，擴大了應用場景的范圍。

2、為實現上述目的，本發明提出一種光伏陽光棚，包括：

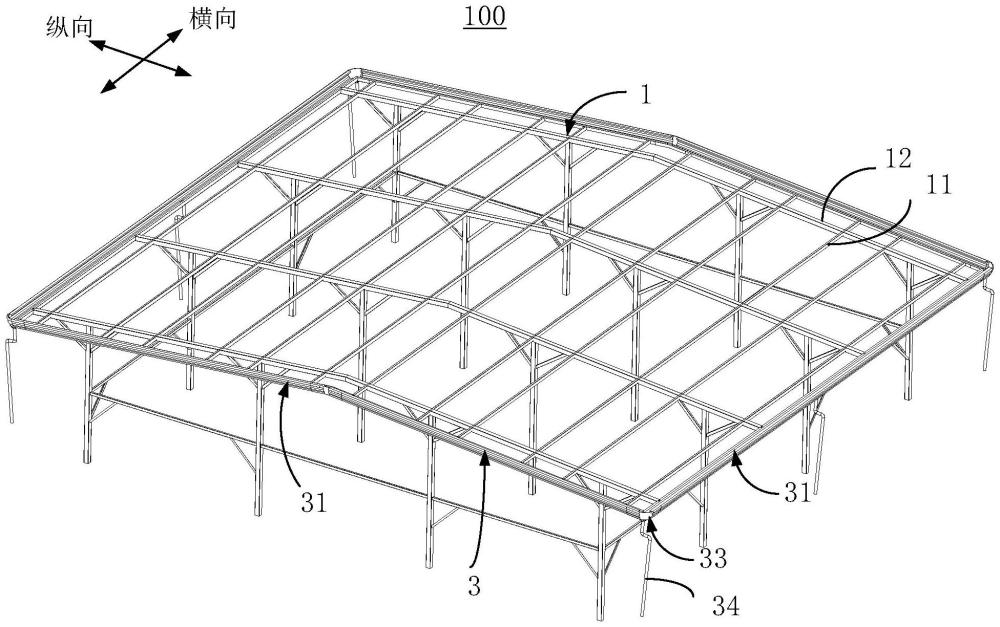

3、頂棚結構，包括多個橫梁和多個縱梁，多個所述橫梁和多個所述縱梁拼接設置，以使得至少部分所述橫梁和至少部分所述縱梁的上端面平齊以共同形成至少一個承托平面，所述承托平面在上下方向傾斜設置；

4、光伏結構，包括鋪設于所述承托平面的多個光伏板，相鄰的兩個所述光伏板的側壁貼合；以及，

5、排水結構，包括至少一個槽體，所述槽體位于所述頂棚結構的側方，所述槽體一側的邊緣固定至所述橫梁或者所述縱梁上，所述槽體具有朝上敞開設置的排水槽，所述排水槽與所述承托平面的下端銜接。

6、在一實施方式中，所述承托平面兩個，兩個所述承托平面在相互遠離的方向上逐漸向下傾斜設置，兩個所述承托平面在一側連接，在背向彼此的另一側均設置有所述槽體。

7、在一實施方式中，所述槽體包括：

8、本體，形成有開口朝上、且沿其長度方向貫通設置的所述排水槽；以及

9、連接部，設于所述本體的一側，且與所述本體的上端邊沿連接，所述連接部搭接且固定在對應的所述橫梁或者所述縱梁的端部。

10、在一實施方式中，所述排水槽的寬度由下至上呈漸擴設置。

11、在一實施方式中，所述排水槽遠離所述連接部的側壁在上下向呈階梯設置。

12、在一實施方式中，所述排水槽遠離所述連接部的側壁形成有在上下向依次排布的多個臺階，各所述臺階呈弧形設置和/或相鄰的兩個臺階呈弧形過渡。

13、在一實施方式中，所述排水槽遠離所述連接部的側壁向上且向所述排水槽的中心方向彎折以形成彎折部。

14、在一實施方式中，所述連接部與對應的所述橫梁或者所述縱梁通過多個緊固件固定為一體，且所述連接部與對應的所述橫梁或者所述縱梁之間的縫隙填充有密封膠。

15、在一實施方式中，所述排水結構還包括兩個端蓋，兩個所述端蓋與所述槽體的截面輪廓相適配，兩個所述端蓋對應安裝在所述本體軸向相對的兩側，以封堵所述排水槽。

16、在一實施方式中，所述槽體設置有多個，多個所述槽體彼此拼接且多個所述排水槽相互連通，多個所述槽體用于環設在所述頂棚結構的周側。

17、在一實施方式中，相鄰的兩個所述槽體之間通過轉接件連接，所述轉接件具有開口朝上的轉接槽，所述轉接槽具有呈夾角設置的兩個槽段；

18、對應的兩個所述槽體的端部伸入兩個所述槽段內，以通過所述轉接槽連通對應的兩個所述槽體的排水槽。

19、在一實施方式中，所述槽體與對應的所述槽段的重疊部分的長度范圍在250mm～300mm。

20、在一實施方式中，所述轉接件設置有多個，多個所述轉接件包括第一轉接件，所述第一轉接件的兩個所述槽段在水平面內呈夾角設置。

21、在一實施方式中，所述轉接件設置有多個，多個所述轉接件包括第二轉接件，所述第二轉接件的兩個所述槽段遠離彼此的端部朝下傾斜設置。

22、在一實施方式中，所述連接部與所述轉接件的重疊部分的上側通過多個緊固件固定為一體，且所述連接部與所述轉接件的重疊部分之間填充有密封膠。

23、在一實施方式中，所述排水結構還包括沿上下向延伸的多個落水管，所述落水管的上端用于連通所述排水槽或者所述轉接槽。

24、本發明的技術方案中，通過橫梁縱梁的上端面平齊，使得拼接得到的棚頂形成有至少一個承托平面，在光伏板鋪設時，可以使得相鄰兩個光伏板以橫梁和縱梁同時作為承托主體，并使得接縫落在橫梁或者縱梁上，從而可以做到無縫隙貼合，使得光伏結構形成一個完成的平面，僅在頂棚結構的側方下端銜接槽體，就可以滿足整個光伏結構的排水需求。相比傳統光伏陽光棚四級排水形式，取消了多級導水槽橫縱搭接的結構，簡化了排水系統形式，減少了材料種類，降低成本。

技術特征：

1.一種光伏陽光棚，其特征在于，包括：

2.如權利要求1所述的光伏陽光棚，其特征在于，所述承托平面為兩個，兩個所述承托平面在相互遠離的方向上逐漸向下傾斜設置，兩個所述承托平面在一側連接，在背向彼此的另一側均設置有所述槽體。

3.如權利要求1所述的光伏陽光棚，其特征在于，所述槽體包括：

4.如權利要求3所述的光伏陽光棚，其特征在于，所述排水槽的寬度由下至上呈漸擴設置。

5.如權利要求4所述的光伏陽光棚，其特征在于，所述排水槽遠離所述連接部的側壁在上下向呈階梯設置。

6.如權利要求5所述的光伏陽光棚，其特征在于，所述排水槽遠離所述連接部的側壁形成有在上下向依次排布的多個臺階，各所述臺階呈弧形設置和/或相鄰的兩個臺階呈弧形過渡。

7.如權利要求3所述的光伏陽光棚，其特征在于，所述排水槽遠離所述連接部的側壁向上且向所述排水槽的中心方向彎折以形成彎折部。

8.如權利要求3所述的光伏陽光棚，其特征在于，所述連接部與對應的所述橫梁或者所述縱梁通過多個緊固件固定為一體，且所述連接部與對應的所述橫梁或者所述縱梁之間的縫隙填充有密封膠。

9.如權利要求3至8任意一項所述的光伏陽光棚，其特征在于，所述排水結構還包括兩個端蓋，兩個所述端蓋與所述槽體的截面輪廓相適配，兩個所述端蓋對應安裝在所述本體軸向相對的兩側，以封堵所述排水槽。

10.如權利要求1至8任意一項所述的光伏陽光棚，其特征在于，所述槽體設置有多個，多個所述槽體彼此拼接且多個所述排水槽相互連通，多個所述槽體用于環設在所述頂棚結構的周側。

11.如權利要求10所述的光伏陽光棚，其特征在于，相鄰的兩個所述槽體之間通過轉接件連接，所述轉接件具有開口朝上的轉接槽，所述轉接槽具有呈夾角設置的兩個槽段；

12.如權利要求11所述的光伏陽光棚，其特征在于，所述槽體與對應的所述槽段的重疊部分的長度范圍在250mm～300mm。

13.如權利要求11所述的光伏陽光棚，其特征在于，所述轉接件設置有多個，多個所述轉接件包括第一轉接件，所述第一轉接件的兩個所述槽段在水平面內呈夾角設置。

14.如權利要求10所述的光伏陽光棚，其特征在于，所述轉接件設置有多個，多個所述轉接件包括第二轉接件，所述第二轉接件的兩個所述槽段遠離彼此的端部朝下傾斜設置。

15.如權利要求11所述的光伏陽光棚，其特征在于，所述連接部與所述轉接件的重疊部分的上側通過多個緊固件固定為一體，且所述連接部與所述轉接件的重疊部分之間填充有密封膠。

16.如權利要求11所述的光伏陽光棚，其特征在于，所述排水結構還包括沿上下向延伸的多個落水管，所述落水管的上端用于連通所述排水槽或者所述轉接槽。

技術總結
本發明公開一種光伏陽光棚，涉及陽光棚技術領域，光伏陽光棚包括頂棚結構、光伏結構和排水結構，頂棚結構包括多個橫梁和多個縱梁，多個橫梁和多個縱梁拼接設置，以使得至少部分橫梁和至少部分縱梁的上端面平齊以共同形成至少一個承托平面，承托平面在上下方向傾斜設置；光伏結構包括鋪設于承托平面的多個光伏板，相鄰的兩個光伏板的側壁貼合；排水結構包括至少一個槽體，槽體位于頂棚結構的側方，槽體一側的邊緣固定至橫梁或者縱梁上，槽體具有朝上敞開設置的排水槽，排水槽與承托平面的下端銜接。相比傳統光伏陽光棚四級排水形式，取消了多級導水槽橫縱搭接的結構，簡化了排水系統形式，減少了材料種類，降低成本。

技術研發人員：張恒,郭文博,劉學東,劉志威
受保護的技術使用者：安徽美的合康電力工程有限公司
技術研發日：
技術公布日：2025/4/24
