本發明涉及一種窗副框，更具體地說，涉及一種能夠降低冷橋的窗副框及降低冷橋方法。

背景技術：

目前建筑樓房時對于窗戶的安裝施工，為了能夠提供更好的固定面、外墻外保溫易在窗臺內收頭、有效控制鋁合金窗的成品保護、以及避免交叉施工，通常會在土建結構的洞口內側安裝窗副框，再在窗副框內安裝窗主框。但是目前所使用的窗副框由于采形截面呈方形的鋼管，存在容易造成冷橋，易造成室內墻壁、窗主框內側、及窗臺造成冷凝水，日久發霉、造成室內面材被破壞的問題。

技術實現要素：

本發明的目的在于提供一種能夠降低冷橋的窗副框，同時提供一種降低冷橋的方法。

本發明中利用窗副框降低冷橋的方法，包括有以下步驟：

1)采用方鋼作為窗副框的材料，在方鋼的三個側面上均開設有多個通孔，并根據需求截取成固定長度；

2)將上述已截取成固定長度的四根方鋼首尾相抵后焊接形成一個方形的窗副框，使得四根方鋼沒有開設通孔的一側面位于窗副框的同一側表面；

3)將焊接成方形的窗副框安裝進土建洞口，使得窗副框在沒有設置通孔的一側面朝室外側安裝，并對整個窗副框的位置進行調整；

4)在窗副框中填入保溫材料，即從方鋼的通孔處填充入保溫材料，所述保溫材料并進一步進入到窗副框與土建洞口內壁之間，利用保溫材的低熱傳導率及實體填充，降低方鋼的空腔中的空氣對流和熱輻射，進而降低總體窗 副框的熱傳導率。

所述步驟3)中的保溫材料為保溫條或發泡膠。

所述步驟2)中，利用緊固件將所述窗副框直接固定在土建主體結構上。

所述緊固件包括有螺釘、水泥釘及連接件。

所述連接件與所述土建主體結構之間填充有與所述方鋼內保溫材料相同材質的保溫材料。

在步驟3)后，增加在土建主體結構、連接件及窗副框靠近室外的一側粘貼防水布。

所述防水布延伸到窗副框與窗主框聯接的一側面。

本發明中利用窗副框降低冷橋的方法的窗副框包括有由四根方鋼首尾抵接后焊接形成的一方形框，在每根方鋼的三個側面均開設有通孔，所述四根方鋼沒有開設通孔的一側面在焊接成形后位于所述窗副框的同一側表面。

所述方鋼每一側面上的通孔呈直線排列，不同側面的上通孔錯開位置分布，以不同側面之間形成長距離的熱傳導路線。

所述兩相鄰?fù)字g的間隔距離在20-30毫米之間，在所述方鋼的中空腔體內填充有保溫材料。

本發明通過對窗副框的處理，降低熱導率(k值)，從而可以阻斷在土建主體內形成的冷橋，不僅解決保溫、冷橋問題，而且不增加成本，也不影響窗副框的使用在建筑行業所獲得的優勢。

附圖說明

圖1是本發明中窗副框安裝在土建結構中的剖視示意圖。

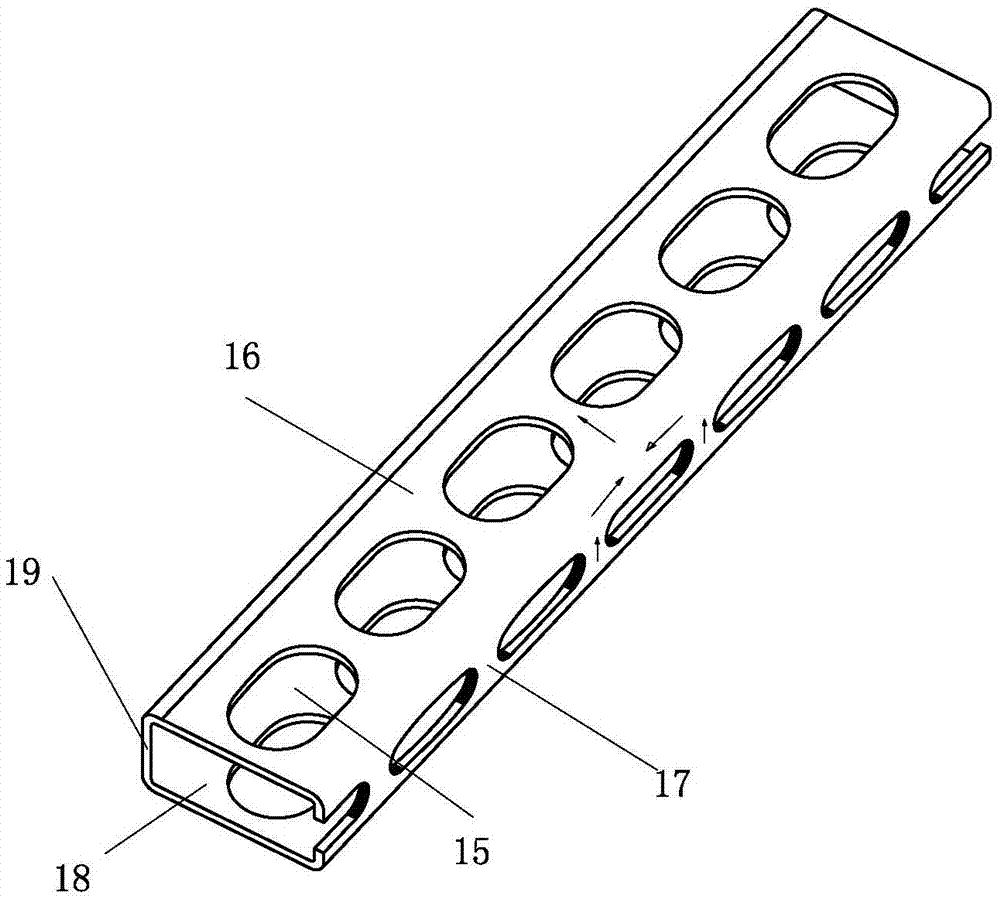

圖2是本發明中方鋼的立體結構示意圖。

圖3是圖1中a部分的放大示意圖。

具體實施方式

為了進一步說明本發明的原理和結構，現結合附圖對本發明中的優選實 施例進行詳細說明，然而所述實施例僅為提供說明與解釋之用，不能用來限制本發明的專利保護范圍。

本發明中能降低冷橋的窗副框?yàn)橛伤母戒撌孜蚕嗟趾蠛附有纬傻囊粋€方形框，即將方鋼根據所需長度截取固定的長度，如圖2所示，用于焊接形成方形框的方鋼在其三個側面均開設有通孔15，即在第一側面16、第二側面17以及第三側面18上開設有通孔15，在第四側面19上沒有開孔，每一側面上開設的通孔15均呈直線排列，且兩相鄰兩通孔15之間的距離在20-30毫米之間，以確保方鋼具有足夠的強度。兩呈相對的第一側面16和第三側面18上的通孔15呈完全相同開設，第二側面17上的通孔與第一側面16、第三側面上的通孔錯開10-15毫米的位置開設，從而可以在第二側面17與第一側面16之間，以及在第二側面17與第三側面18之間形成長距離的熱傳導路線，如圖2中箭頭所示，即增加了相對較長的用于熱傳導的金屬路徑，從而有利于防低熱能的耗損。

焊接時每根方鋼的第四側面19均朝向同一方向，即室外方向。通孔15的長度在20-30毫米之間，便于保溫材料的填充。具體使用時，將焊接成方形框的窗副框1安裝進土建洞口，使得方鋼的第四側面19朝向室外側安裝，并調整至合適位置。如圖1和圖3所示，將窗副框1安裝進土建洞口時，先通過螺釘4將一連接件5固定在窗副框1的第一側面16，再利用水泥釘6將連接件5與土建主體結構2固定連接。在室外一側沿著土建主體結構2及窗副框1的第四側面19粘貼防水布8，該防水布8延伸到窗副框1與窗主框9安裝貼合的一面，即第三側面18，由于第三側面18上開設有通孔15，可以更加有利于防水布8的固定。在防水布8的外表面可以鋪設保溫板10，以及進一步進行抹灰11及貼鋪裝飾面材12。利用方鋼第二側面17上的通孔往里打入保溫材料，再利用保溫材料的流動性，通過第一側面16上的通孔15進入到窗副框1與土建主體結構2之間的間隙內，同時通過第三側面18上的通孔進入到窗副框1與窗主框9之間的間隙內。在室內一側則直接進行抹灰11 處理，在窗副框1與室內側的抹灰11之間由密封膠13作密封處理，窗主框9通過緊固螺釘14直接固定在窗副框1上，如此通過在窗副框1中填入保溫材料，利用保溫材料的低熱傳導率及實體填充，降低原本由于空腔中空氣對流和熱輻射的問題，進而降低總體窗副框的熱傳導率(k值)。
