本發明涉及一種能夠改變桌面角度的桌子，尤其是指一種能夠依使用者需求而變換多種位置的多功能桌。

背景技術：

參考中國臺灣專利第i519258號的輔助桌面書擋結構。其實際使用時，系利用把手的前拉，將抽屜打開，俾利用抽屜內部空間的分隔，進行物品的收納，當要進行閱讀時，是以撥桿提供扳動，讓控制件能以樞組處為軸心產生偏擺，通過控制件與推桿的靠抵，還令推桿能被控制件側推平移，并對彈簧進行壓縮，此時，將因為彈簧壓縮，使一方的襯套暫時失去其限制力，而令限位片與墊片都能相對松開，讓桌面能以推桿順著位移槽的畫弧，進行無段式的角度調整，當調整完畢，則放開撥桿，讓限位片能利用彈簧壓縮彈力的釋放，回復成原本被夾緊的狀態，且因為該結構是以桌面前緣與抽屜邊護條的靠抵緣進行接觸，故當桌面前掀時，該抽屜系會被桌面推抵往前，配合桌面前緣在抵靠緣上產生往下的旋移，還令桌面與邊護條間形成有一階級狀的落差，以該落差提供擋抵，避免書憑借落下。

然而前述桌子為了讓桌面能夠調整角度而設置復雜的結構，導致整體重量、體積大幅增加，使得使用者無法輕易地搬運。當使用者需要收納數個如同前述的桌子時，僅能將數個桌子比鄰排列，而占用大幅空間，不具便利性。

技術實現要素：

本發明所欲解決的技術問題系在于：桌子為了讓桌面能夠調整角度而設置復雜的結構，導致整體重量、體積大幅增加，使得使用者無法輕易地搬運，且使用者需要收納數個如同前述的桌子時，僅能將數個桌子比鄰排列，而占用大幅空間，不具便利性。

本發明提供一種多功能桌，其特征在于，其包括：

一架體組，其包括一第一側框架、一第二側框架、一第一橫桿、一第二橫桿、一第三橫桿與一定位桿，該第一側框架與該第二側框架分別連接該第一橫桿、該第二橫桿、該第三橫桿與該定位桿相反兩側，該第二橫桿位于該第一橫桿與該第三橫桿之間，該定位桿位于該第一橫桿與該第二橫桿之間；

一第一板體組，其包括一第一樞擺件與一第一板件，該第一板件與該第一樞擺件互相連接，該第一樞擺件可旋轉地連接該第一橫桿，該第一板件能夠以該第一橫桿為軸心樞擺；

一卡扣組，其設置于該第一板件；

一第二板體組，其包括一第二樞擺件與一第二板件，該第二板件包括一第一板部、一第二板部、一第一扣合部與一第二扣合部，該第一板部與該第二板部互相連接且其間具有一第一角度，該第二樞擺件設置于該第一板部遠離該第二板部的一端，該第二樞擺件可旋轉地連接該第二橫桿，該第二板件能夠以該第二橫桿為軸心樞擺，該第一扣合部設置于該第一板部，該第二扣合部設置于該第二板部，該卡扣組能夠扣合該第一扣合部且能夠扣合該第二扣合部；

該多功能桌能夠在一第一位置、一第二位置與一第三位置之間變換，當該多功能桌位于該第一位置，該第二板件的第二板部位于該第二橫桿遠離該第一橫桿的一端并抵靠該第三橫桿，該卡扣組扣合該第一扣合部，當該多功能桌位于該第二位置，該第二板件的第二板部遠離該第三橫桿，該卡扣組扣合該第二扣合部，該第一板件與該第一側框架或該第二側框架之間相隔一第二角度，當該多功能桌位于該第三位置，該第二板件的第二板部抵靠該定位桿，該第一板件抵靠該第一側框架與該第二側框架。

所述的多功能桌，其中：該第一側框架包括一第一段與一第二段，該第一段與該第二段互相連接并且互相垂直，該第二側框架包括一第五段與一第六段，該第五段與該第六段互相連接，該第一段與該第五段互相平行，且該第二段與該第六段互相平行，該第一橫桿、第二橫桿與該定位桿連接該第一側框架的第一段與該第二側框架的第五段，該第三橫桿連接該第一側框架的第二段與該第二側框架的第六段，當該多功能桌位于該第二位置，該第一板件與該第一側框架的第一段或該第二側框架的第五段之間相隔該第二角度，當該多功能桌位于該第三位置，該第一板件抵靠該第一側框架的第一段與該第二側框架的第五段。

所述的多功能桌，其中：該第一扣合部包括一第一穿孔，該第一穿孔貫穿該第二板件的第一板部，該第二扣合部包括一第二穿孔，該第二穿孔貫穿該第 二板件的第二板部，該卡扣組包括一本體、一滑移件與一彈簧，該本體設置于該第一板件并具有一滑移槽與一突部，該滑移槽與該突部相鄰，該滑移件具有一穿設部與一扣合凹口，該突部與該穿設部分別朝向遠離該第一板件的方向延伸，該扣合凹口設置于該穿設部的一端，該穿設部與該扣合凹口可滑動地穿設并凸伸出該本體的滑移槽，該突部位于該穿設部相反于該扣合凹口的一端，該彈簧設置于該穿設部與該突部之間并彈性地抵頂該穿設部與該突部，當該多功能桌位于該第一位置，該卡扣組的穿設部穿過該第一扣合部的第一穿孔，該扣合凹口彈性地抵頂該第一板部鄰近該第一穿孔的部位而扣合該第一扣合部，當該多功能桌位于該第二位置，該卡扣組的穿設部穿過該第二扣合部的第二穿孔，該扣合凹口彈性地抵頂該第二板部鄰近該第二穿孔的部位而扣合該第二扣合部。

所述的多功能桌，其中：該卡扣組的本體設置一連通槽，該連通槽穿設該本體相反于該突部的一端面并連通該滑移槽，該滑移件包括一延伸部與一推移部，該推移部與該穿設部分別連接該延伸部相反兩端，該延伸部可滑動地容置于該連通槽，該推移部突出該第一板件。

所述的多功能桌，其中：該第二樞擺件包括至少一凹部，該至少一凹部設置于該第二樞擺件鄰近該第二板部的一端，該卡扣組包括一扣合勾件，該扣合勾件具有至少一勾部，該扣合勾件設置于該第一板件并位于該本體與該第一樞擺件之間，該至少一勾部朝向遠離該第一樞擺件的方向延伸，當該多功能桌位于該第三位置，該第二樞擺件的至少一凹部朝向該第一橫桿，該扣合勾件的至少一勾部容置于該第二樞擺件的至少一凹部，而使得該第一板件無法任意樞擺。

所述的多功能桌，其中：該定位桿包括一第一延伸段、一第二延伸段與一第三延伸段，該第二延伸段與該第三延伸段分別連接該第一延伸段相反兩端，該第二延伸段相反于該第一延伸段的一端可樞擺地設置于該第一側框架的第一段，該第三延伸段相反于該第一延伸段的一端可樞擺地設置于該第二側框架的第五段，當該多功能桌位于該第三位置，該第二板件的第二板部抵靠該定位桿的第一延伸段。

所述的多功能桌，其中：該第二板體組包括一固定件，該固定件設置于該第二板部遠離該第一板部的一端，該固定件具有一缺口，當該多功能桌位于該第三位置，該定位桿的第一延伸段容置于該固定件的缺口。

所述的多功能桌，其中：該第一板部與該第二板部之間的該第一角度為90 度，該第一板體組包括至少一抵止件，該至少一抵止件設置于該第一板件鄰近該第一樞擺件的一端并突出該第一板件，當該多功能桌位于該第二位置，該至少一抵止件能夠抵頂放置于該第一板件的物品。

所述的多功能桌，其中：該第一側框架包括一第三段與一第一偏移段，該第一偏移段連接該第一段相反于該第二段的一端，該第三段連接該第一偏移段并平行于該第二段，該第二側框架包括一第七段與一第三偏移段，該第三偏移段連接該第五段相反于該第六段的一端，該第七段連接該第三偏移段并平行于該第六段，該第三段與該第七段之間的距離大于該第二段與該第六段之間的距離。

所述的多功能桌，其中：該第一側框架包括一第四段與一第二偏移段，該第二偏移段連接該第二段相反于該第一段的一端，該第四段連接該第一偏移段與該第三段，該第四段與該第一段互相平行，該第二側框架包括一第八段與一第四偏移段，該第四偏移段連接該第六段相反于該第五段的一端，該第八段連接該第四偏移段與該第七段，該第八段與該第五段互相平行，該第四段與該第八段之間的距離大于該第一段與該第五段之間的距離。

與現有技術相比較，本發明具有的有益效果是：使用者能夠依照需求而選擇性地將該多功能桌位于該第一位置、該第二位置或該第三位置。當該多功能桌位于該第一位置，用戶能夠將該第一板體組相反于該架體組的一端承載另一個位于該第一位置的多功能桌，使得數個多功能桌依序堆棧，大幅減小收納體積。當該多功能桌位于該第二位置，用戶能夠將書憑借放置于傾斜的第一板件上而能夠輕易地閱讀書憑借。當該多功能桌位于該第三位置，該第二板體組形成抽屜，使得使用者能夠將物品放置于該第二板件的第二板部上。該多功能桌憑借該第一板體組與該第二板體組相對于該架體組樞擺而能夠于該第一位置、該第二位置與該第三位置之間變換，使得結構簡化而縮小體積與重量，使用者能夠輕易地搬運，具有便利性。

附圖說明

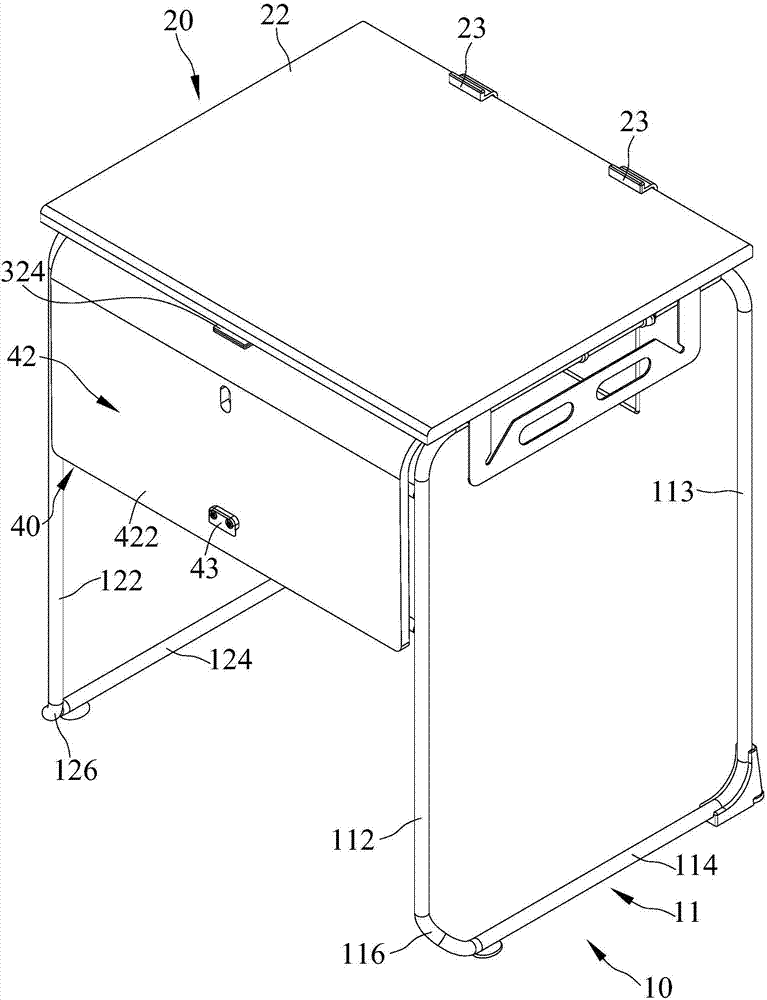

圖1是本發明一種多功能桌的立體外觀圖。

圖2是本發明一種多功能桌的立體分解圖。

圖3是由圖2所取的局部放大圖。

圖4是由圖2所取的局部放大圖。

圖5是由圖1所取的剖面圖，表示多功能桌位于第一位置。

圖6是由圖5圈選處所取的局部放大圖。

圖7是圖6的延續，表示滑移件沿著箭頭方向滑動。

圖8是圖5的延續，表示第一板件與第二板件分別沿著其所屬的箭頭方向樞擺。

圖9是圖8的延續，表示多功能桌位于第二位置。

圖10是圖8的延續，表示多功能桌位于第三位置。

圖11是由圖9圈選處所取的局部放大圖。

圖12是由圖10圈選處所取的的局部放大圖。

圖13是本發明一種多功能桌位于第一位置的使用示意圖。

附圖標記說明：10架體組；11第一側框架；111第一段；112第二段；113第三段；114第四段；115第一偏移段；116第二偏移段；12第二側框架；121第五段；122第六段；123第七段；124第八段；125第三偏移段；126第四偏移段；13第一橫桿；14第二橫桿；15第三橫桿；16定位桿；161第一延伸段；162第二延伸段；163第三延伸段；20第一板體組；21第一樞擺件；22第一板件；23抵止件；30卡扣組；31本體；311滑移槽；312突部；313連通槽；32滑移件；321穿設部；322扣合凹口；323延伸部；324推移部；33彈簧；34扣合勾件；341勾部；40第二板體組；41第二樞擺件；411凹部；42第二板件；421第一板部；422第二板部；423第一扣合部；4231第一穿孔；424第二扣合部；4241第二穿孔；43固定件；431缺口；a1第一角度；a2第二角度。

具體實施方式

參考圖1至圖4。本發明多功能桌包括一架體組10、一第一板體組20、一卡扣組30與一第二板體組40，該第一板體組20樞接該架體組10的一端，該第二板體組40樞接該架體組10遠離該第一板體組20的一端，該卡扣組30設置于該第一板體組20并能夠扣合該第二板體組40，而定位該第一板體組20與該第二板體組40的相對位置。

該架體組10包括一第一側框架11、一第二側框架12、一第一橫桿13、一第二橫桿14、一第三橫桿15與一定位桿16，該第一側框架11與該第二側框架12分別連接該第一橫桿13、該第二橫桿14、該第三橫桿15與該定位桿16相反兩側，該第二橫桿14位于該第一橫桿13與該第三橫桿15之間，該定位桿16 位于該第一橫桿13與該第二橫桿14之間，該第一橫桿13、該第二橫桿14、該第三橫桿15互相平行。該第一側框架11包括一第一段111、一第二段112、一第三段113、一第四段114、一第一偏移段115與一第二偏移段116，該第一段111與該第二段112互相連接并且互相垂直，該第一偏移段115連接該第一段111相反于該第二段112的一端，該第三段113連接該第一偏移段115并平行于該第二段112，該第二偏移段116連接該第二段112相反于該第一段111的一端，該第四段114連接該第一偏移段115與該第三段113，該第四段114與該第一段111互相平行。該第二側框架12包括一第五段121、一第六段122、一第七段123、一第八段124、一第三偏移段125與一第四偏移段126，該第五段121與該第六段122互相連接并且互相垂直，該第一段111與該第五段121互相平行，且該第二段112與該第六段122互相平行，該第一橫桿13、該第二橫桿14與該定位桿16連接該第一側框架11的第一段111與該第二側框架12的第五段121，該第三橫桿15連接該第一側框架11的第二段112與該第二側框架12的第六段122，該第三偏移段125連接該第五段121相反于該第六段122的一端，該第七段123連接該第三偏移段125并平行于該第六段122，該第四偏移段126連接該第六段122相反于該第五段121的一端，該第八段124連接該第四偏移段126與該第七段123，該第八段124與該第五段121互相平行。于本實施例中，該第三段113與該第七段123之間的距離大于該第二段112與該第六段122之間的距離，且該第四段114與該第八段124之間的距離大于該第一段111與該第五段121之間的距離。該定位桿16包括一第一延伸段161、一第二延伸段162與一第三延伸段163，該第二延伸段162與該第三延伸段163分別連接該第一延伸段161相反兩端，該第二延伸段162相反該第一延伸段161的一端可樞擺地設置于該第一側框架11的第一段111，該第三延伸段163相反該第一延伸段161的一端可樞擺地設置于該第二側框架12的第五段121。于本實施例中，該第一延伸段161與該第二延伸段162互相垂直，且該第二延伸段162與該第三延伸段163互相平行，且該第一延伸段161平行于該第一橫桿13。

該第一板體組20包括一第一樞擺件21、一第一板件22與至少一抵止件23，該第一板件22與該第一樞擺件21互相連接，該第一樞擺件21可旋轉地連接該第一橫桿13，使得該第一板件22能夠以該第一橫桿13為軸心樞擺，該第一板件22能夠抵靠該第一側框架11的第一段111與該第二側框架12的第五段121，該至少一抵止件23設置于該第一板件22鄰近該第一樞擺件21的一端并突出該 第一板件22，該至少一抵止件23能夠抵頂放置于該第一板件22的物品，使得物品不會滑落。于本實施例中，該抵止件23的數量為二個。

該卡扣組30包括一本體31、一滑移件32、一彈簧33與一扣合勾件34，該本體31設置于該第一板件22，該滑移件32滑設于該本體31并供使用者推移而選擇性地扣合該第二板體組40，該彈簧33設置于該本體31與該滑移件32之間而彈性地推抵該本體31與該滑移件32，該扣合勾件34設置于該第一板件22并位于該本體31與該第一樞擺件21之間。該本體31包括一滑移槽311、一突部312與一連通槽313，該滑移槽311與該突部312相鄰，該突部312朝向遠離該第一板件22的方向延伸，該連通槽313穿設該本體31相反于該突部312的一端面并連通該滑移槽311。該滑移件32包括一穿設部321、一扣合凹口322、一延伸部323與一推移部324，該穿設部321朝向遠離該第一板件22的方向延伸，該扣合凹口322設置于該穿設部321的一端，該穿設部321與該扣合凹口322可滑動地穿設并凸伸出該本體31的滑移槽311，該突部312位于該穿設部321相反于該扣合凹口322的一端，該彈簧33設置于該穿設部321與該突部312之間并彈性地抵頂該穿設部321與該突部312，該推移部324與該穿設部321分別連接該延伸部323相反兩端，該延伸部323可滑動地容置于該連通槽313，該推移部324突出該第一板件22，使得使用者能夠按壓該推移部324而將該穿設部321朝向該突部312方向滑移。該扣合勾件34包括至少一勾部341，該至少一勾部341朝向遠離該第一樞擺件21的方向延伸。于本實施例中，該勾部341的數量為二個。

該第二板體組40包括一第二樞擺件41、一第二板件42與一固定件43，該第二板件42連接該第二樞擺件41，該第二樞擺件41可旋轉地連接該第二橫桿14，使得該第二板件42能夠以該第二橫桿14為軸心樞擺，該固定件43設置于該第二板件42遠離該第二樞擺件41的一端。該第二樞擺件41包括至少一凹部411(圖12)，該至少一凹部411設置于該第二樞擺件41鄰近該第二板件42的一端。該第二板件42包括一第一板部421、一第二板部422、一第一扣合部423與一第二扣合部424，該第一板部421與該第二板部422互相連接且其間具有一第一角度a1(圖8)，該第二板部422隨著該第二樞擺件41的旋轉而抵靠該第三橫桿15、遠離該第三橫桿15或抵靠該定位桿16的第一延伸段161，該第二樞擺件41設置于該第一板部421遠離該第二板部422的一端，該第一扣合部423設置于該第一板部421，該第二扣合部424設置于該第二板部422，該固定件43 設置于該第二板部422遠離該第一板部421的一端，該卡扣組30的滑移件32能夠扣合該第一扣合部423且能夠扣合該第二扣合部424。于本實施例中，該第一板部421與該第二板部422之間的該第一角度a1為90度。該第一扣合部423包括一第一穿孔4231，該第一穿孔4231貫穿該第二板件42的第一板部421，該卡扣組30的穿設部321能夠穿過該第一扣合部423的第一穿孔4231，該扣合凹口322能夠彈性地抵頂該第一板部421鄰近該第一穿孔4231的部位而扣合該第一扣合部423。該第二扣合部424包括一第二穿孔4241，該第二穿孔4241貫穿該第二板件42的第二板部422，該卡扣組30的穿設部321能夠穿過該第二扣合部424的第二穿孔4241，該扣合凹口322能夠彈性地抵頂該第二板部422鄰近該第二穿孔4241的部位而扣合該第二扣合部424。該固定件43包括一缺口431，該缺口431朝向遠離該第一板部421的方向延伸，該定位桿16的第一延伸段161能夠容置于該固定件43的缺口431。

參考圖5與圖6。本發明多功能桌能夠于一第一位置、一第二位置與一第三位置之間變換。當該多功能桌位于該第一位置(圖5)，該第二板件42的第二板部422位于該第二橫桿14遠離該第一橫桿13的一端并抵靠該第三橫桿15，該固定件43位于該第二板部422相反于該第三橫桿15的一端，該穿設部321穿過該第一扣合部423的第一穿孔4231，該扣合凹口322彈性地抵頂該第一板部421鄰近該第一穿孔4231的部位而扣合該第一扣合部423。

接續參考圖7與圖8。當用戶需將該多功能桌由該第一位置轉變至該第二位置或該第三位置時，首先，按壓該滑移件32的推移部324，該穿設部321朝向該突部312方向滑移，使得該扣合凹口322脫離該第一板部421鄰近該第一穿孔4231的部位。接著，扳動該第一板件22以該第一橫桿13為軸心往遠離該第二橫桿14的方向樞擺，使得該滑移件32的穿設部321與該扣合凹口322脫離該第一扣合部423的第一穿孔4231。最后扳動該第二板件42以該第二橫桿14為軸心往該第一橫桿13的方向樞擺。

參考圖9與圖11。該多功能桌由該第一位置轉變至該第二位置(圖9)，該第二板件42的第二板部422遠離該第五段121，該穿設部321穿過該第二扣合部424的第二穿孔4241，該扣合凹口322彈性地抵頂該第二板部422鄰近該第二穿孔4241的部位而扣合該第二扣合部424，該第一板件22與該第五段121之間相隔一第二角度a2。

參考圖10與圖12，該多功能桌由該第一位置轉變至該第三位置(圖10)，該 第一板件22抵靠該第五段121，該第二板件42的第二板部422抵靠該定位桿16的第一延伸段161，且該第一延伸段161容置于該固定件43的缺口431，該第二樞擺件41的至少一凹部411朝向該第一橫桿13，該扣合勾件34的至少一勾部341容置于該第二樞擺件41的至少一凹部411，而使得該第一板件22無法任意樞擺。

參考圖2與圖13。該二多功能桌都位于該第一位置，且該二多功能桌其中之一的第一板體組20相反于該架體組10的一端承載另一該多功能桌的架體組10鄰近該第一板體組20的一端，且該二多功能桌其中之一的第二板體組40相反于該架體組10的一端抵靠另一該多功能桌的架體組10鄰近該第二板體組40的一端，并憑借該多功能桌具有「該第三段113與該第七段123之間的距離大于該第二段112與該第六段122之間的距離，且該第四段114與該第八段124之間的距離大于該第一段111與該第五段121之間的距離」的技術特征，使得該二多功能桌其中之一的第一側框架11不會受另一該多功能桌的第一側框架11干涉，該二多功能桌其中之一的第二側框架12不會受到另一該多功能桌的第二側框架12干涉，且位于上側的多功能桌的定位桿16能夠相對于該架體組10的第一段111與第五段121樞擺而位于該第一板體組20與另一該多功能桌的第一板體組20之間，縮小兩多功能桌收納后的體積。

綜上所述，本發明多功能桌具有以下優點：

1.當該多功能桌位于該第一位置，該第二板件42的第二板部422位于該第二橫桿14遠離該第一橫桿13的一端并抵靠該第三橫桿15，該固定件43位于該第二板部422相反于該第三橫桿15的一端，該穿設部321穿過該第一扣合部423的第一穿孔4231，該扣合凹口322彈性地抵頂該第一板部421鄰近該第一穿孔4231的部位而扣合該第一扣合部423。該第一板件22供使用者閱讀或是寫作，更可以將該第一板體組20相反于該架體組10的一端承載另一個位于該第一位置的多功能桌，使得數個多功能桌依序堆棧，大幅減小收納體積。

2.當該多功能桌位于該第二位置，該第二板件42的第二板部422遠離該第三橫桿15，該穿設部321穿過該第二扣合部424的第二穿孔4241，該扣合凹口322彈性地抵頂該第二板部422鄰近該第二穿孔4241的部位而扣合該第二扣合部424，該第一板件22與該第一段111或該第五段121之間相隔該第二角度a2。使用者能夠將書憑借放置于傾斜的第一板件22上而能夠輕易地閱讀書憑借，且憑借該至少一抵止件23抵止書憑借，而使得書憑借不會滑落。

3.當該多功能桌位于該第三位置，該第一板件22抵靠該第一段111與該第五段121，該第二板件42的第二板部422抵靠該定位桿16的第一延伸段161，且該第一延伸段161容置于該固定件43的缺口431，該第二樞擺件41的至少一凹部411朝向該第一橫桿13，該扣合勾件34的至少一勾部341容置于該第二樞擺件41的至少一凹部411，而使得該第一板件22無法任意樞擺。該第一板件22供使用者閱讀或寫作，該第二板件42組形成抽屜，使得使用者能夠將物品放置于該第二板件42的第二板部422上。

4.該多功能桌憑借該第一板體組20與該第二板體組40相對于該架體組10樞擺而能夠于該第一位置、該第二位置與該第三位置之間變換，使得該多功能桌結構簡化而縮小體積與重量，使用者能夠輕易地搬運，具有便利性。
