本發明涉及一種三點固定式配網檢修掛梯。

背景技術：

掛梯是配電網檢修中常用的工具，目前的掛梯均是在掛梯本體的前端設置掛鉤，用于掛在塔桿橫擔或線纜上，而掛梯本體的下端直接搭在線路上。這種固定方式，掛梯晃動厲害，而且容易發生滑動，雖然很少出現掛梯脫落的情況，但是，晃動的掛梯增加了作業人員的作業難度和心里恐懼。

由于掛梯下端是直接搭接在線纜上的，作業人員很難用手去固定，而且在掛梯下端設置一般的掛鉤也不起作用。因此，設計一款可以在掛梯的下端也能用掛鉤固定的掛梯會給作業人員提供安全保障，保證掛梯不晃動給作業人員提供一個穩定牢固的作業平臺。

技術實現要素：

為了克服上述現有技術中存在的問題，本發明的目的在于提供一種連接穩定牢固的三點固定式配網檢修掛梯。

為了解決上述問題，本發明采用以下技術方案：一種三點固定式配網檢修掛梯，它包括掛梯本體，所述掛梯本體包括兩側的豎桿Ⅰ和豎桿Ⅰ之間的橫梁，在所述掛梯本體的前端設置有掛鉤Ⅰ，其特征在于：在兩根所述豎桿Ⅰ之間設置一根豎桿Ⅱ，所述豎桿Ⅱ內設置有滑道，且所述滑道的底面開口；

在所述滑道內設置滑塊、鏈條、鏈條輪Ⅰ和鏈條輪Ⅱ，所述滑塊上設置有掛鉤Ⅱ，所述掛鉤Ⅱ從所述滑道的底部開口伸出所述滑道，且掛鉤Ⅱ的開口朝向掛梯本體的后端；在所述掛鉤Ⅱ的前端設置有凹槽，在所述凹槽內設置有擋板，所述擋板豎直設置，且擋板的底部與凹槽的前端鉸接連接，并在鉸接連接處設置有扭簧；

所述滑塊內設置有一個空腔，所述空腔內設置有一個球體，所述球體與一根拉簧的一端連接，所述拉簧的另一端與所述空腔靠近掛梯本體后端的一端連接；所述球體的一端連接有拉繩，所述拉繩的另一端穿過所述掛鉤Ⅱ從所述凹槽伸出后與所述擋板的前端連接；

所述鏈條的一端穿過所述空腔與所述球體連接，另一端與所述滑塊連接；所述鏈條輪Ⅰ位于所述豎桿Ⅱ的前端，所述鏈條輪Ⅱ位于所述豎桿Ⅱ的后端，且所述鏈條繞過所述鏈條輪Ⅰ和鏈條輪Ⅱ；

所述鏈條輪Ⅰ上設置有搖把連接端，且豎桿Ⅱ上開設有搖把孔，搖把穿過所述搖把孔后與搖把連接端配合連接；

在所述搖把孔的周圍均布有通孔Ⅰ，在所述鏈條輪Ⅰ上也均布有一周通孔Ⅱ，當所述通孔Ⅰ和通孔Ⅱ?qū)R后可插入插銷固定。

進一步的，在所述滑塊上位于所述空腔的后方設置有一個滾輪Ⅰ，在所述凹槽的前端設置有滾輪Ⅱ，所述拉繩繞過所述滾輪Ⅰ和滾輪Ⅱ。

優選的，所述鏈條輪Ⅰ和鏈條輪Ⅱ水平設置在豎桿Ⅱ內，且所述搖把孔開口朝上。

進一步的，在所述掛鉤Ⅱ內側設置有橡膠防滑層。

進一步的，所述橫梁中間設置有與所述豎桿Ⅱ配合的卡槽。

優選的，在所述掛梯本體的前端設置有插孔，所述掛鉤Ⅰ上設置有與所述插孔配合的連接塊，在所述插孔和連接塊上設有同軸的插銷孔。

本發明的有益效果是：

1、它在豎桿Ⅱ上設置可移動的掛鉤Ⅱ，可以適用不同距離的線纜間的掛梯固定，而且掛鉤Ⅱ?qū)嵲谙蚯斑\(yùn)動過程中將線纜卡入的，操作便捷；而且掛鉤Ⅱ能夠形成閉環，將線纜套住不會脫落。本發明采用前端兩個掛鉤Ⅰ，后端一個掛鉤Ⅱ的三點式固定方式，最大程度的減小了掛梯的晃動和滑動，給作業人員提供了一個穩定、牢固、安全的作業平臺。

2、鏈條輪Ⅰ上可以套上搖把進行驅動，鏈條輪Ⅰ水平設置，搖把位于掛梯的正面，極大的方便了作業人員的操作。

3、掛鉤Ⅱ上的擋板不需要手動操作，在往回退掛鉤Ⅱ時，鏈條拉動球體，從而帶動拉繩拉動擋板閉合，而空腔內的拉簧在正常狀態下可以克服鏈條的重力所產生的拉力，保證不會誤動擋板，這種設計結構巧妙，使掛鉤Ⅱ成為可以封閉的掛鉤，保證了掛鉤Ⅱ與線纜的牢固連接。

附圖說明

下面結合附圖和實施例對本發明做進一步的說明：

圖1為本發明的底面結構示意圖；

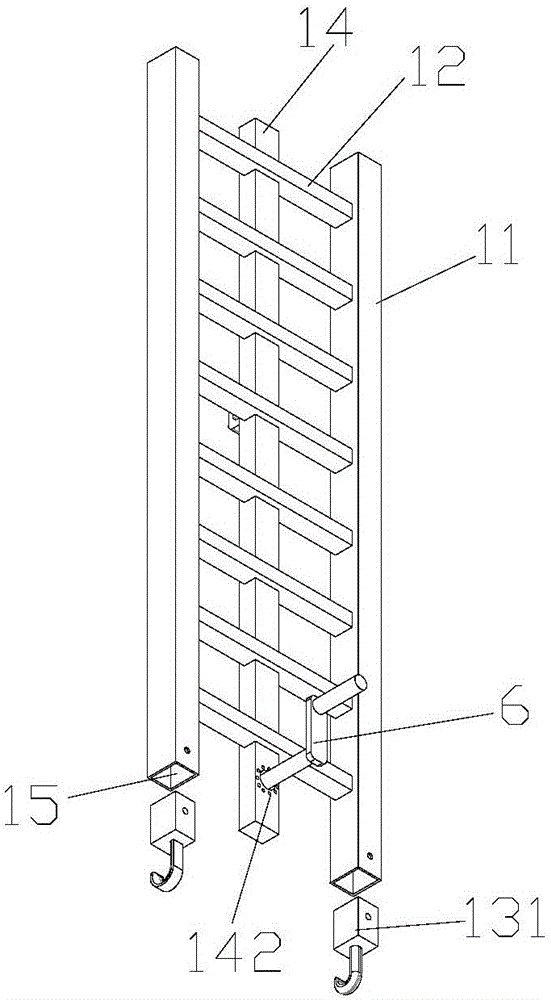

圖2為本發明的上面結構示意圖；

圖3為本發明的側面結構示意圖；

圖4為本發明的滑塊和掛鉤Ⅱ結構示意圖；

圖5為本發明的橫梁結構示意圖。

圖中，掛梯本體1、豎桿Ⅰ11、橫梁12、卡槽121、掛鉤Ⅰ13、連接塊131、豎桿Ⅱ14、滑道141、通孔Ⅰ142、插孔15、滑塊2、掛鉤Ⅱ21、凹槽211、擋板212、橡膠防滑層213、空腔22、球體23、拉簧24、拉繩25、滾輪Ⅰ26、滾輪Ⅱ27、鏈條3、鏈條輪Ⅰ4、鏈條輪Ⅱ5、搖把6。

具體實施方式

下面結合圖1-圖5對本發明的具體實施例做詳細描述：

本發明包括掛梯本體1，所述掛梯本體1包括兩側的豎桿Ⅰ11和豎桿Ⅰ11之間的橫梁12，在所述掛梯本體1的前端設置有掛鉤Ⅰ13，在兩根所述豎桿Ⅰ11之間設置一根豎桿Ⅱ14，所述豎桿Ⅱ14內設置有滑道141，且所述滑道141的底部開口。豎桿Ⅱ14的固定方式優選的如下：橫梁12中間設置有卡槽121，豎桿Ⅱ14正好卡入所述卡槽121內，然后從用螺栓或焊接方式進行固定。由于掛梯本體1的上端在固定時可能固定在不同的物體上，如線纜或橫擔，但是目前的掛梯前端只固定設置有掛鉤，掛鉤在與橫擔固定時不穩定，很容易滑動，因此，為了可以適應不同的環境，在所述掛梯本體1的前端設置有插孔15，所述掛鉤Ⅰ13上設置有與所述插孔15配合的連接塊131，在所述插孔15和連接塊141上設有同軸的插銷孔。

在所述滑道141內設置滑塊2、鏈條3、鏈條輪Ⅰ4和鏈條輪Ⅱ5，所述滑塊2的底部設置有掛鉤Ⅱ21，所述掛鉤Ⅱ21從所述滑道141的底部開口伸出所述滑道141，且掛鉤Ⅱ21的開口朝向掛梯本體1的后端。為了防止掛鉤Ⅱ21掛在電纜上后發生滑動，在所述掛鉤Ⅱ21內側設置有橡膠防滑層213。

在所述掛鉤Ⅱ21的前端設置有凹槽211，在所述凹槽211內設置有擋板212，所述擋板212豎直設置，且擋板212的底部與凹槽211的前端鉸接連接，并在鉸接連接處設置有扭簧。在正常狀態下，擋板212豎直，擋板212可以沿著鉸接點向凹槽211內轉動，并轉動到擋板212內。

所述滑塊2內設置有一個空腔22，所述空腔22內設置有一個球體23，所述球體23與一根拉簧24的一端連接，所述拉簧24的另一端與所述空腔22靠近掛梯本體后端的一端連接，拉簧24的作用是用來抵消鏈條由于重力而產生的對球體23的拉力，當然，球體23還可以是方形的，但是，優選的為球體，這樣可以防止球體在空腔22內卡住。所述球體23的一端連接有拉繩25，所述拉繩25的另一端穿過所述掛鉤Ⅱ21從所述凹槽211伸出后與所述擋板212的前端連接。為了能讓拉繩25拉動順利，進一步的，在所述滑塊2上位于所述空腔22的后方設置有一個滾輪Ⅰ26，在所述凹槽211的前端設置有滾輪Ⅱ27，所述拉繩25繞過所述滾輪Ⅰ26和滾輪Ⅱ27。

所述鏈條3的一端穿過所述空腔22與所述球體23連接，另一端與所述滑塊2連接；所述鏈條輪Ⅰ4位于所述豎桿Ⅱ14的前端，所述鏈條輪Ⅱ4位于所述豎桿Ⅱ14的后端，且所述鏈條3繞過所述鏈條輪Ⅰ4和鏈條輪Ⅱ5。

由于作業人員在高空中作業平衡不好掌握，非常吃力和危險，為了方便操作，所述鏈條輪Ⅰ4和鏈條輪Ⅱ5水平設置在豎桿Ⅱ14內，且所述搖把孔開口朝上。所述鏈條輪Ⅰ4上設置有搖把連接端，且豎桿Ⅱ14上開設有搖把孔，搖把6穿過所述搖把孔后與搖把連接端配合連接，搖把6與搖把連接端的配合方式可以采用現在拖拉機上的搖把方式。搖把開口朝上，作業人員操作時不需要俯身操作，挺直上身就能旋轉搖把6，保證了作業人員的安全。

當掛鉤Ⅱ21卡在線纜上之后，需要固定鏈條防止起再移動，在所述搖把孔的周圍均布有通孔Ⅰ142，在所述鏈條輪Ⅰ4上也均布有一周通孔Ⅱ，當所述通孔Ⅰ42和通孔Ⅱ?qū)R后可插入插銷固定。這樣不僅操作方便，而且可靠性高。

本發明的使用方法如下：將掛鉤Ⅰ13固定在掛梯本體1的前端，然后將掛鉤Ⅰ掛在橫擔或線纜等位置，然后把掛梯本體1的另一端搭在線纜上。把搖把6與搖把連接端連接好后開始搖動搖把，掛鉤Ⅱ在鏈條的帶動下向前移動，線纜觸碰到擋板212后被卡入掛鉤Ⅱ，然后擋板212在卷簧的作用力下復位。這樣掛梯就被固定好了。當需要拆下掛梯時，反方向轉動搖把6，鏈條3拉動球體23向左移動，從而帶動拉繩25將擋板212下拉到凹槽211，之后球體23位于空腔22的左端，開始帶動滑塊2后退，這時線纜從掛鉤Ⅱ內退出。

以上所述結合附圖對本發明的優選實施方式和實施例作了詳述，但是本發明并不局限于上述實施方式和實施例，對于本技術領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出其它若干改進和變型，這些改進和變型也應視為本發明的保護范圍。
