本發明涉及一種展示裝置，尤其涉及一種智能手表用展示裝置。

背景技術：

手表，或稱為腕表，是指戴在手腕上，用以計時或顯示時間的儀器。手表通常是利用皮革、橡膠、尼龍布、不銹鋼等材料，制成表帶，將顯示時間的“表頭”束在手腕上。

“展示”即展開其內容，通過知覺感受，實現預期效果的過程。自然界中的現象如植物開花，孔雀開屏，狼嚎等；人類社會中多用于信息傳達，如表演、化妝、婚禮、展覽、慶典、人際交往等。

現有的智能手表用展示裝置存在結構復雜、工作效率低、工作過程不便調節、使用壽命短的缺點，因此亟需研發一種結構簡單、工作效率高、工作過程便于調節、使用壽命長的智能手表用展示裝置。

技術實現要素：

（1）要解決的技術問題

本發明為了克服現有的智能手表用展示裝置結構復雜、工作效率低、工作過程不便調節、使用壽命短的缺點，本發明要解決的技術問題是提供一種結構簡單、工作效率高、工作過程便于調節、使用壽命長的智能手表用展示裝置。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種智能手表用展示裝置，包括有支架、支桿、彈性件、宣傳紙、右軸承座、第二轉軸、滾筒、第二錐齒輪、上軸承座、第一錐齒輪、插塊、展示圓臺、大皮帶輪、第一轉軸、下軸承座、電機、小皮帶輪和平皮帶；支架內底部設有電機和下軸承座，且電機位于下軸承座的左側，電機頂部設有小皮帶輪，支架內頂部設有上軸承座，且上軸承座位于下軸承座的正上方，上軸承座和下軸承座之間設有第一轉軸，第一轉軸上從上至下依次設有第一錐齒輪、插塊和大皮帶輪，插塊外圍設有展示圓臺，大皮帶輪與小皮帶輪位于同一水平高度，大皮帶輪與小皮帶輪之間繞有平皮帶，支架內右側壁上設有右軸承座，右軸承座左側設有第二轉軸，第二轉軸左端設有第二錐齒輪，第二錐齒輪與第一錐齒輪嚙合，第二轉軸上設有滾筒，滾筒上繞有宣傳紙，支架內右側壁上設有支桿，且支桿位于右軸承座的下方，宣傳紙底部和支桿頂部之間連接有彈性件。

優選地，還包括有拉線、鈴鐺和錘子，支架內頂部設有拉線，且拉線位于上軸承座的右側，拉線底部設有鈴鐺，第二轉軸上設有錘子，且錘子與鈴鐺位于同一豎直線上。

優選地，展示圓臺內開有球形凹槽。

優選地，電機為伺服電機。

優選地，彈性件為彈簧。

優選地，支架材質為不銹鋼。

優選地，滾筒的長和直徑的比為5:3。

工作原理：需要宣傳智能手表時，將智能手表放置在展示圓臺上，啟動電機不斷的正反轉動，帶動小皮帶輪不斷地正反轉動，帶動大皮帶輪不斷地正反轉動，帶動第一轉軸不斷地正反轉動，帶動展示圓臺和第一錐齒輪不斷地正反轉動，便于智能手表在展示圓臺上給人們全方位的展示，第一錐齒輪不斷地正反轉動，帶動第二錐齒輪不斷地正反轉動，帶動滾筒不斷地正反轉動，帶動宣傳紙不斷地卷起放出，呈現動態的展示，吸引人們的注意力，達到更好的宣傳效果，展示結束后，待展示圓臺恢復原位時，關閉電機，從展示圓臺上取下智能手表，宣傳紙復位，彈性件恢復原長。

因為還包括有拉線、鈴鐺和錘子，支架內頂部設有拉線，且拉線位于上軸承座的右側，拉線底部設有鈴鐺，第二轉軸上設有錘子，且錘子與鈴鐺位于同一豎直線上，第二轉軸正反轉動帶動錘子不斷地前后擺動，當錘子擺動到第二轉軸上方時，敲擊鈴鐺發出聲響，吸引人們的注意，達到更好的宣傳效果。

因為展示圓臺內開有球形凹槽，所以可以減輕展示圓臺的重量，減小電機的負荷。

因為電機為伺服電機，所以可以調節電機轉速，便于控制工作過程。

（3）有益效果

本發明達到了裝置結構簡單、工作效率高、工作過程便于調節、使用壽命長的效果。

附圖說明

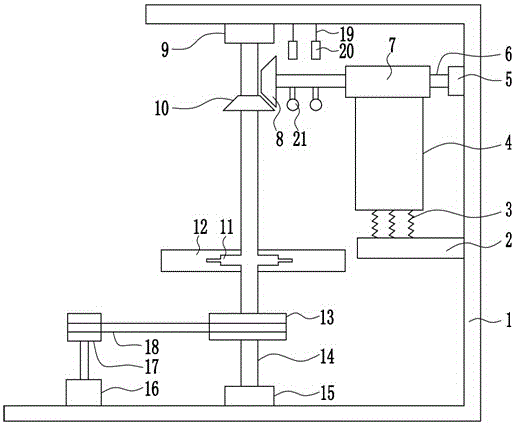

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

附圖中的標記為：1-支架，2-支桿，3-彈性件，4-宣傳紙，5-右軸承座，6-第二轉軸，7-滾筒，8-第二錐齒輪，9-上軸承座，10-第一錐齒輪，11-插塊，12-展示圓臺，13-大皮帶輪，14-第一轉軸，15-下軸承座，16-電機，17-小皮帶輪，18-平皮帶，19-拉線，20-鈴鐺，21-錘子，22-球形凹槽。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種智能手表用展示裝置，如圖1-3所示，包括有支架1、支桿2、彈性件3、宣傳紙4、右軸承座5、第二轉軸6、滾筒7、第二錐齒輪8、上軸承座9、第一錐齒輪10、插塊11、展示圓臺12、大皮帶輪13、第一轉軸14、下軸承座15、電機16、小皮帶輪17和平皮帶18；支架1內底部設有電機16和下軸承座15，且電機16位于下軸承座15的左側，電機16頂部設有小皮帶輪17，支架1內頂部設有上軸承座9，且上軸承座9位于下軸承座15的正上方，上軸承座9和下軸承座15之間設有第一轉軸14，第一轉軸14上從上至下依次設有第一錐齒輪10、插塊11和大皮帶輪13，插塊11外圍設有展示圓臺12，大皮帶輪13與小皮帶輪17位于同一水平高度，大皮帶輪13與小皮帶輪17之間繞有平皮帶18，支架1內右側壁上設有右軸承座5，右軸承座5左側設有第二轉軸6，第二轉軸6左端設有第二錐齒輪8，第二錐齒輪8與第一錐齒輪10嚙合，第二轉軸6上設有滾筒7，滾筒7上繞有宣傳紙4，支架1內右側壁上設有支桿2，且支桿2位于右軸承座5的下方，宣傳紙4底部和支桿2頂部之間連接有彈性件3。

還包括有拉線19、鈴鐺20和錘子21，支架1內頂部設有拉線19，且拉線19位于上軸承座9的右側，拉線19底部設有鈴鐺20，第二轉軸6上設有錘子21，且錘子21與鈴鐺20位于同一豎直線上。

展示圓臺12內開有球形凹槽22。

電機16為伺服電機16。

彈性件3為彈簧。

支架1材質為不銹鋼。

滾筒7的長和直徑的比為5:3。

工作原理：需要宣傳智能手表時，將智能手表放置在展示圓臺12上，啟動電機16不斷的正反轉動，帶動小皮帶輪17不斷地正反轉動，帶動大皮帶輪13不斷地正反轉動，帶動第一轉軸14不斷地正反轉動，帶動展示圓臺12和第一錐齒輪10不斷地正反轉動，便于智能手表在展示圓臺12上給人們全方位的展示，第一錐齒輪10不斷地正反轉動，帶動第二錐齒輪8不斷地正反轉動，帶動滾筒7不斷地正反轉動，帶動宣傳紙4不斷地卷起放出，呈現動態的展示，吸引人們的注意力，達到更好的宣傳效果，展示結束后，待展示圓臺12恢復原位時，關閉電機16，從展示圓臺12上取下智能手表，宣傳紙4復位，彈性件3恢復原長。

因為還包括有拉線19、鈴鐺20和錘子21，支架1內頂部設有拉線19，且拉線19位于上軸承座9的右側，拉線19底部設有鈴鐺20，第二轉軸6上設有錘子21，且錘子21與鈴鐺20位于同一豎直線上，第二轉軸6正反轉動帶動錘子21不斷地前后擺動，當錘子21擺動到第二轉軸6上方時，敲擊鈴鐺20發出聲響，吸引人們的注意，達到更好的宣傳效果。

因為展示圓臺12內開有球形凹槽22，所以可以減輕展示圓臺12的重量，減小電機16的負荷。

因為電機16為伺服電機16，所以可以調節電機16轉速，便于控制工作過程。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
