本發明涉及一種不銹鋼茶杯濾網。

背景技術：

不銹鋼茶杯濾網由不銹鋼的骨架和設置在骨架上下端的半圓形的提手和圓形的固定濾網，骨架的上端外沿向外翻，從而形成可放入茶杯內的搭接部，骨架的圓周面沿周向設有多塊用于固定骨架的彈片，彈片的作用是當使用者在喝茶時，在茶杯內部水流的沖擊下，保證濾網不會移動，只有在給提手施加一定拉力后才能將濾網取下，第一提手轉動設置在骨架上端，固定濾網與骨架一體成型，固定濾網上開有多個過濾孔。存在的問題是：1）由于過濾孔的孔徑較小，在接開水時，當倒入茶杯的水流量過大時，開水不能及時經過濾孔進入到茶杯內，從而迅速地溢出茶杯，導致使用者的手被開水燙傷，因此使用者通常先將濾網取下，再接開水；2）當使用者將濾網放入茶杯內時，需要按壓提手，從而使彈片向內收縮，以使濾網被固定在茶杯內壁，由于提手是轉動的，按壓提手的過程很容易導致提手發生轉動，從而使使用者的手指順著轉動的提手撞擊到濾網底部，進而又會造成使用者的手被開水燙傷。

技術實現要素：

有鑒于此，本發明目的是提供一種不銹鋼茶杯濾網，可避免使用者在不取下濾網而直接接開水時被開水燙傷，將濾網裝入茶杯的過程中也避免了使用者被燙傷。

為了實現上述目的，本發明通過如下的技術方案來實現：一種不銹鋼茶杯濾網，包括不銹鋼骨架，所述骨架的上下端分別設有半圓形的第一提手和圓形的固定濾網，所述固定濾網上開有多個第一過濾孔，在固定濾網上還開有一第一通孔，第一通孔的直徑大于第一過濾孔的直徑，還包括轉動設置在固定濾網上的活動濾網，所述活動濾網上設有過濾部和開有一與第一通孔等徑的第二通孔，所述過濾部上開有多個第二過濾孔；轉動活動濾網，可使第二通孔與第一通孔同軸，也可使過濾部覆蓋第一通孔。

進一步地，所述活動濾網通過一連接件轉動設置在固定濾網上，所述連接件包括從下至上依次穿過活動濾網和固定濾網的螺栓、與所述螺栓螺紋連接的螺母和兩端分別與螺母和固定濾網抵接的彈簧，所述螺栓的螺桿段上開有一貫穿其長度方向的卡槽，所述活動濾網開有使螺栓通過的第二安裝孔和設置在所述安裝孔處的可卡入所述卡槽的卡接部。

進一步地，所述骨架的上端還設有一半圓形的第二提手，所述第二提手的轉動軸線與第一提手的轉動軸線垂直，所述第二提手頂部向內凹陷形成一限位槽；當第一提手處于豎向位置時，第二提手可使第一提手位于所述限位槽內，從而限制第一提手的轉動。

本發明的有益效果：本發明的一種不銹鋼茶杯濾網，包括不銹鋼骨架，所述骨架的上下端分別設有半圓形的第一提手和圓形的固定濾網，所述固定濾網上開有多個第一過濾孔，在固定濾網上還開有一第一通孔，第一通孔的直徑大于第一過濾孔的直徑，還包括轉動設置在固定濾網上的活動濾網，所述活動濾網上設有過濾部和開有一與第一通孔等徑的第二通孔，所述過濾部上開有多個第二過濾孔；轉動活動濾網，可使第二通孔與第一通孔同軸，也可使過濾部覆蓋第一通孔。該結構的不銹鋼茶杯濾網，可避免使用者在不取下濾網而直接接開水時被開水燙傷，將濾網裝入茶杯的過程中也避免了使用者被燙傷。

附圖說明

圖1為本發明的結構示意圖；

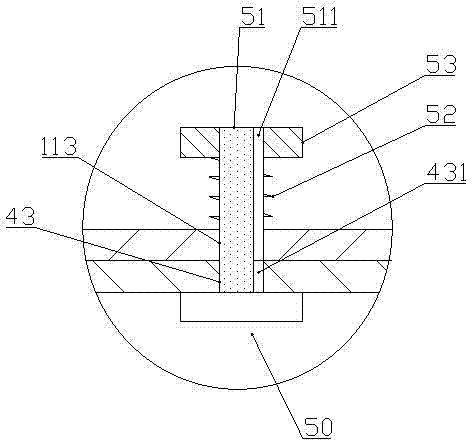

圖2為圖1的a部放大示意圖；

圖3為活動濾網和固定濾網通過連接件組裝在一起的結構示意圖。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

請參閱圖1-3，本發明提供一種技術方案：一種不銹鋼茶杯濾網，包括不銹鋼骨架10，所述骨架10的上下端分別設有半圓形的第一提手20和圓形的固定濾網11，第一提手20可轉動地設置在骨架10上，在骨架10的圓周面上沿周向設有多塊用于固定骨架10的彈片12，固定濾網11與骨架10一體成型，所述固定濾網11上開有多個第一過濾孔111，在固定濾網11上還開有一第一通孔112，第一通孔112的直徑大于第一過濾孔111的直徑，還包括轉動設置在固定濾網11上的活動濾網40，所述活動濾網40上設有過濾部42和開有一與第一通孔112等徑的第二通孔41，所述過濾部42上開有多個第二過濾孔421，優選第二過濾孔421的孔徑與第一過濾孔111的孔徑相同；轉動活動濾網40，可使第二通孔41與第一通孔112同軸，也可使過濾部42覆蓋第一通孔112。當使用者需要接開水時，先轉動活動濾網40，使第二通孔41與第一通孔112重疊，然后讓開水經第一通孔112和第二通孔41進入到茶杯內，接完開水后，再次轉動活動濾網40，使活動濾網40上的過濾部42覆蓋第一通孔112，避免喝茶過程中茶葉從第一通孔112中流出。該結構的不銹鋼茶杯濾網，可避免使用者在不取下濾網而直接接開水時被開水燙傷。

作為上述方案的進一步改進，所述活動濾網40通過一連接件50轉動設置在固定濾網11上，連接件50由不銹鋼制成，所述連接件50包括從下至上依次穿過活動濾網40和固定濾網11的螺栓51、與所述螺栓51螺紋連接的螺母53和兩端分別與螺母53和固定濾網11抵接的彈簧52，所述螺栓51的螺桿段上開有一貫穿其長度方向的卡槽511，所述活動濾網40開有使螺栓51通過的第二安裝孔43和設置在所述安裝孔處的可卡入所述卡槽511的卡接部431，固定濾網11中部開有使螺栓51通過的第一安裝孔113。將活動濾網40安裝在固定濾網11上時，先使卡接部431對準螺栓51上的卡槽511，然后使螺栓51依次穿過第二安裝孔43、第一安裝孔113和彈簧52后與螺母53連接。通過彈簧52保證活動濾網40始終與固定濾網11保持接觸，避免活動濾網40與固定濾網11之間產生縫隙后，茶葉碎片經該縫隙進入并被卡在活動濾網40與固定濾網11之間，進一步導致活動桿濾網轉動受阻。

作為上述方案的進一步改進，所述骨架10的上端還設有一半圓形的第二提手30，第二提手30轉動設置在骨架10上，所述第二提手30的轉動軸線與第一提手20的轉動軸線垂直，所述第二提手30頂部向內凹陷形成一限位槽31；當第一提手20處于豎向位置時，第二提手30可使第一提手20位于所述限位槽31內，從而限制第一提手20的轉動。將濾網裝入茶杯內時，先轉動第一提手20，使其處于豎向位置，然后轉動第二提手30，使第一提手20落入限位槽31的轉動軌跡內，最好將第二提手30在豎向位置，然后再用手指握住第一提手20和第二提手30并將濾網向下壓入茶杯時，通過彈片12使濾網被固定在茶杯內。通過上述設置，使用者可穩定的將濾網裝入茶杯內，避免了被燙傷的可能。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點,對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
