本發明涉及輸電線路軟梯輔助裝置領域，尤其涉及一種110kV輸電線路軟梯閉鎖掛鉤。

背景技術：

目前，110kV輸電線路上所使用的軟梯大多由梯頭、梯身及梯尾掛鉤三部分組成。梯尾掛鉤為簡單的鐵質掛鉤，無閉鎖裝置，軟梯掛設完成后掛鉤易脫落。如當軟梯頭的掛設位置不當，掛鉤脫落，軟梯將飄向遠離作業人員的方向，使得下導線的作業人員夠不著軟梯，造成攀登不便。而且掛鉤與導線的接觸處由于摩擦作用，還會造成導線的磨損。

技術實現要素：

本發明的目的在于提供110kV輸電線路軟梯閉鎖掛鉤，能夠有效解決軟梯的梯尾容易脫落的問題。

為了解決上述技術問題，本發明是通過以下技術方案實現的：110kV輸電線路軟梯閉鎖掛鉤，包括軟梯固定裝置、連接桿、彈簧、閉鎖壓板、鎖扣、支撐板和弧形卡扣，所述軟梯固定裝置上裝有連接桿，連接桿上固定有支撐板，支撐板下端設有弧形卡扣，弧形卡扣設有朝上的開口，連接桿下端通過彈簧與閉鎖壓板連接，閉鎖壓板與支撐板滑動連接，閉鎖壓板上設有用于密閉開口的鎖扣。

優選的，所述軟梯固定裝置包括底座、安裝軸和卡緊螺母，底座上垂直設有安裝軸，安裝軸上裝有連接桿、軟梯連接帶和起固定作用的卡緊螺母。通過卡緊螺母把連接桿和軟梯連接帶固定在底座上，拆裝方便、結構簡單。

優選的，連接桿和軟梯連接帶之間設有緩沖墊。緩沖墊防止連接桿和軟梯連接帶相互摩擦受損。

優選的，支撐板面向連接桿的側面開有燕尾槽，燕尾槽沿著支撐板長度方向設置，燕尾槽兩端為閉口，燕尾槽內裝有T形滑塊，T形滑塊與閉鎖壓板固定連接。燕尾槽和T形滑塊的設計，即能保證閉鎖壓板能上下滑動，又能避免閉鎖壓板脫離支撐板。

優選的，當T形滑塊處于燕尾槽最上端時，鎖扣與弧形卡扣閉合。在使用時，當鎖扣不受外力作用的情況下，彈簧會把鎖扣拉到燕尾槽最上端，使鎖扣和弧形卡扣可以順利閉合的。

優選的，弧形卡扣內側設有彈墊。再使用弧形卡扣夾導線使，彈墊可以防止導線磨損。

優選的，弧形卡扣上設有引導桿。引導桿用于引導導線卡入弧形卡扣。

與現有技術相比，本發明的優點是：閉鎖壓板上設有鎖扣，支撐板與閉鎖壓板滑動連接，通過滑動連接改變鎖扣位置進而打開或閉合弧形卡扣，操作方便；連接桿下端通過彈簧與閉鎖壓板固定，通過彈簧的彈力對打開的鎖扣進行復位自鎖，結構簡單。

附圖說明

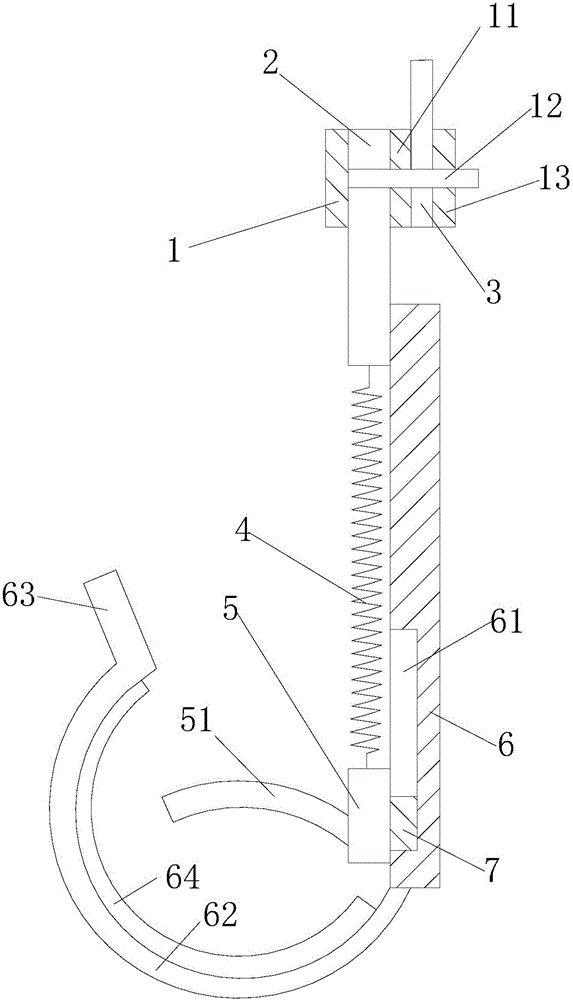

圖1為本發明鎖扣和弧形卡扣閉合時的結構示意圖；

圖2為本發明鎖扣和弧形卡扣打開時的結構示意圖；

圖3為支撐板與閉鎖壓板的配合示意圖。

具體實施方式

下面結合附圖對本發明的實施例進一步說明：

如圖1、圖2所示，110kV輸電線路軟梯閉鎖掛鉤，包括軟梯固定裝置、連接桿2、彈簧4、閉鎖壓板5、鎖扣51、支撐板6和弧形卡扣62。軟梯固定裝置包括底座1、安裝軸12和卡緊螺母13，底座上垂直設有安裝軸，安裝軸上裝有連接桿、軟梯連接帶和起固定作用的卡緊螺母。連接桿和軟梯連接帶之間設有緩沖墊11，所述緩沖墊為硅膠制成。連接桿下端通過彈簧與閉鎖壓板連接，閉鎖壓板上設有鎖扣，連接桿上焊接或螺栓連接有支撐板6，支撐板與閉鎖壓板滑動連接，支撐板下端設有弧形卡扣62，弧形卡扣與鎖扣相匹配。弧形卡扣內側設有彈墊64防止導線磨損。弧形卡扣上設有引導桿63，引導桿用于引導導線卡入弧形卡扣。

如圖3所示，支撐板面向連接桿的一側開有燕尾槽61，燕尾槽沿著支撐板長度方向設置，燕尾槽兩端為閉口，燕尾槽內裝有T形滑塊7，T形滑塊與閉鎖壓板固定連接。當T形滑塊處于燕尾槽最上端時，鎖扣與弧形卡扣閉合；當T形滑塊處于燕尾槽最下端時，鎖扣與弧形卡扣分離，可以在弧形卡扣內放入導線。為了保證閉鎖壓板不受外力作用時，會處于燕尾槽最上端使鎖扣與弧形卡扣閉合，彈簧必須始終處于被拉伸狀態。

未使用時，本發明的狀態如圖1所示。使用時，先撥動鎖扣至燕尾槽最下端，使鎖扣為弧形卡扣分離，在弧形卡扣內卡入導線。再松開鎖扣，彈簧的彈力使鎖扣回到燕尾槽最上端，使鎖扣和弧形卡扣的閉合。最后把軟梯連接帶綁定在軟梯上完成安裝。

本發明具有自鎖功能，提高了軟梯掛設的穩定性，安全性能大大提高；掛鉤與導線接觸處磨損降低，降低了對工器具及施工材料的損耗；裝有本發明的軟梯使用時安裝、拆除均很簡單方便，節約勞動量。

以上所述僅為本發明的具體實施例，但本發明的技術特征并不局限于此，任何本領域的技術人員在本發明的領域內，所作的變化或修飾皆涵蓋在本發明的專利范圍之中。
