本發明涉及一種嵌入式電飯鍋。

背景技術：

廚房電器專供家庭廚房使用的一類家用電器，具體有電冰箱、消毒柜、油煙機、燃氣灶、烤箱、微波爐和電飯煲等電器。電飯煲，又稱作電鍋、電飯鍋。是利用電能轉變為內能的炊具，使用方便，清潔衛生，還具有對食品進行蒸、煮、燉、煨等多種操作功能。常見的電飯鍋分為保溫自動式、定時保溫式以及新型的微電腦控制式三類。現在已經成為日常家用電器，電飯煲的發明縮減了很多家庭花費在煮飯上的時間。現有的電飯煲一般包括鍋體、鍋蓋、控制單元和加熱單元，電飯鍋一般都放置在櫥柜上。

隨著廚房功能的不斷增加，各種電器及配件的增多使本就狹小的廚房空間愈加顯得累贅。因此，有效的優化廚房空間成為當務之急。

技術實現要素：

本發明要解決的技術問題是提供一種可以有效緩解廚房的空間壓力的嵌入式電飯鍋。

為解決上述問題，本發明采用如下技術方案：

一種嵌入式電飯鍋，包括鍋蓋、內膽和鍋身，所述鍋蓋和內膽均與鍋身活動連接，所述鍋身包含有嵌入于櫥柜的嵌入部和與櫥柜表面連接的外露部。

作為優選，所述外露部下表面設置有用于吸附住櫥柜表面的吸附件，所述外露部通過吸附件與櫥柜表面連接。

作為優選，所述吸附件設置有一個以上，所述吸附件呈口字狀分布。可以提供多個吸附力，能承受多個方向的推力，使得櫥柜和鍋身連接更加穩定可靠。

作為優選，所述吸附件包含有吸盤、密封橡膠圈和橡筋繩，所述橡筋繩一端與密封橡膠圈的內圓周面固定連接，所述橡筋繩另一端與吸盤的開口端固定連接。吸盤和密封橡膠圈均與橡筋繩連接可靠，結構穩定。

作為優選，所述吸盤與外露部固定連接。吸盤與外露部連接穩定，不易脫落。

作為優選，所述密封橡膠圈的內圓周面鑲嵌有圓環。通過設置有圓環可以有效防止密封橡膠圈變形。

作為優選，所述密封橡膠圈的最小半徑大于吸盤的最大半徑，所述橡筋繩未形變時的長度小于密封橡膠圈的半徑與吸盤的最大半徑之差。安裝后橡筋繩會拉住吸盤，可以防止氣體進入到吸盤與櫥柜之間而導致吸盤的吸附效果迅速失效。

作為優選，所述橡筋繩設置有一條以上，所述橡筋繩呈環形陣列分布于密封橡膠圈和吸盤之間。安裝后橡筋繩可以對吸盤提供良好且均勻的拉力。

作為優選，所述外露部下表面設置有與密封橡膠圈相配對的凹槽。外露部與櫥柜連接后，密封橡膠圈的一部分可以嵌入于凹槽內，可以有效的降低外露部的整體高度。

本發明的有益效果為：鍋身包含有嵌入于櫥柜的嵌入部和與櫥柜表面連接的外露部，鍋身整體采用了可嵌入式設計，可以將嵌入部嵌入到櫥柜內，有效的緩解了廚房的空間壓力，此外，吸附件設置有一個以上，吸附件呈口字狀分布，可以提供多個吸附力，能承受多個方向的推力，使得櫥柜和鍋身連接更加穩定可靠。吸附件包含有吸盤、密封橡膠圈和橡筋繩，橡筋繩一端與密封橡膠圈的內圓周面固定連接，橡筋繩另一端與吸盤的開口端固定連接，連接可靠，結構穩定。吸盤與外露部固定連接，吸盤與外露部連接穩定，不易脫落。密封橡膠圈的內圓周面鑲嵌有圓環，通過設置有圓環可以有效防止密封橡膠圈變形。密封橡膠圈的最小半徑大于吸盤的最大半徑，橡筋繩未形變時的長度小于密封橡膠圈的半徑與吸盤的最大半徑之差，安裝后橡筋繩會拉住吸盤，可以防止氣體進入到吸盤與櫥柜之間而導致吸盤的吸附效果迅速失效。橡筋繩設置有一條以上，橡筋繩呈環形陣列分布于密封橡膠圈和吸盤之間，安裝后橡筋繩可以對吸盤提供良好且均勻的拉力。外露部下表面設置有與密封橡膠圈相配對的凹槽，外露部與櫥柜連接后，密封橡膠圈的一部分可以嵌入于凹槽內，可以有效的降低外露部的整體高度。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明一種嵌入式電飯鍋的爆炸圖；

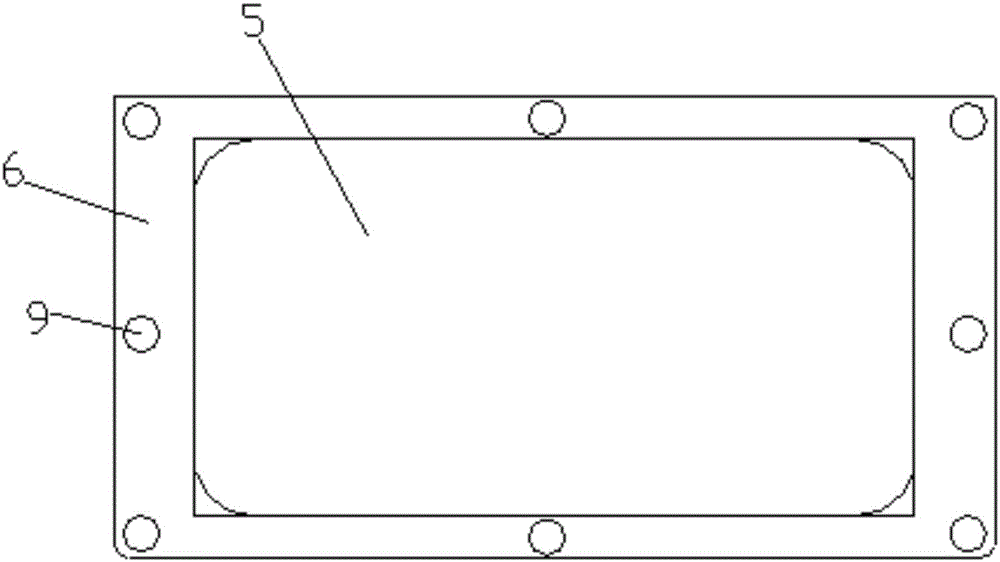

圖2為本發明一種嵌入式電飯鍋的鍋身的仰視圖；

圖3為本發明一種嵌入式電飯鍋的吸附件的立體圖；

圖4為本發明一種嵌入式電飯鍋的密封橡膠圈的局部結構示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

實施例1

如圖1-2所示，一種嵌入式電飯鍋，包括鍋蓋1、內膽2和鍋身，所述鍋蓋1與鍋身通過合頁（未圖示）鉸接連接，內膽2放置在鍋身內，所述鍋身內設置有加熱盤3，所述鍋身包含有嵌入于櫥柜4的嵌入部5和與櫥柜4表面連接的外露部6，所述外露部6上鑲嵌有控制電腦7，所述控制電腦7與加熱盤8電性連接，所述鍋蓋2下面設置有密封件8，鍋身整體采用了可嵌入式設計，可以將嵌入部5嵌入到櫥柜4內，有效的緩解了廚房的空間壓力。

本實施例的有益效果為：鍋身包含有嵌入于櫥柜的嵌入部和與櫥柜表面連接的外露部，鍋身整體采用了可嵌入式設計，可以將嵌入部嵌入到櫥柜上開設的安裝孔內，有效的緩解了廚房的空間壓力。

實施例2

如圖1-4所示，一種嵌入式電飯鍋，包括鍋蓋1、內膽2和鍋身，所述鍋蓋1與鍋身通過合頁（未圖示）鉸接連接，內膽2放置在鍋身內，所述鍋身內設置有加熱盤3，所述鍋身包含有嵌入于櫥柜4的嵌入部5和與櫥柜4表面連接的外露部6，所述外露部6上鑲嵌有控制電腦7，所述控制電腦7與加熱盤8電性連接，所述鍋蓋2下面設置有密封件8，所述外露部6下表面設置有用于吸附住櫥柜4表面的吸附件9，所述外露部6通過吸附件9與櫥柜4表面連接。所述吸附件9設置有8個，所述吸附件9呈口字狀分布。可以提供多個吸附力，能承受多個方向的推力，使得櫥柜4和外露部6連接更加穩定可靠。所述吸附件9包含有吸盤10、密封橡膠圈11和橡筋繩12，所述橡筋繩12一端與密封橡膠圈11的內圓周面粘合，所述橡筋繩12另一端與吸盤10的開口端粘合。吸盤10和密封橡膠圈11均與橡筋繩12連接可靠，結構穩定。所述吸盤10與外露部6螺紋連接。吸盤10與外露部6連接穩定，不易脫落。所述密封橡膠圈11的內圓周面鑲嵌有不銹鋼圓環13。通過設置有不銹鋼圓環13可以有效防止密封橡膠圈11變形。所述密封橡膠圈11的最小半徑為2cm，吸盤的最大半徑為1.5cm，所述橡筋繩12未形變時的長度為0.25cm。安裝后橡筋繩12會拉住吸盤10，可以防止氣體進入到吸盤10與櫥柜4之間而導致吸盤10的吸附效果迅速失效。所述橡筋繩12設置有4條，所述橡筋繩12呈環形陣列分布于密封橡膠圈11和吸盤10之間。安裝后橡筋繩12可以對吸盤10提供良好且均勻的拉力。所述外露部6下表面設置有與密封橡膠圈11相配對的凹槽（未圖示）。外露部6與櫥柜4連接后，密封橡膠圈11的一部分可以嵌入于凹槽內，可以有效的降低外露部6的整體高度。鍋身整體采用了可嵌入式設計，可以將嵌入部5嵌入到櫥柜4內，有效的緩解了廚房的空間壓力。

本實施例的有益效果為：鍋身包含有嵌入于櫥柜的嵌入部和與櫥柜表面連接的外露部，鍋身整體采用了可嵌入式設計，可以將嵌入部嵌入到櫥柜上開設的安裝孔內，有效的緩解了廚房的空間壓力，吸附件設置有8個，吸附件呈口字狀分布，可以提供多個吸附力，能承受多個方向的推力，使得櫥柜和鍋身連接更加穩定可靠。吸附件包含有吸盤、密封橡膠圈和橡筋繩，橡筋繩一端與密封橡膠圈的內圓周面粘合，橡筋繩另一端與吸盤的開口端粘合，連接可靠，結構穩定。吸盤與外露部為螺紋連接，吸盤與外露部連接穩定，不易脫落。密封橡膠圈的內圓周面鑲嵌有圓環，通過設置有圓環可以有效防止密封橡膠圈變形。密封橡膠圈的最小半徑大于吸盤的最大半徑，橡筋繩未形變時的長度小于密封橡膠圈的半徑與吸盤的最大半徑之差，安裝后橡筋繩會拉住吸盤，可以防止氣體進入到吸盤與櫥柜之間而導致吸盤的吸附效果迅速失效。橡筋繩設置有4條，橡筋繩呈環形陣列分布于密封橡膠圈和吸盤之間，安裝后橡筋繩可以對吸盤提供良好且均勻的拉力。外露部下表面設置有與密封橡膠圈相配對的凹槽，外露部與櫥柜連接后，密封橡膠圈的一部分可以嵌入于凹槽內，可以有效的降低外露部的整體高度。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。
