本實用新型涉及一種電動床，尤其是一種具有智能喚醒功能的電動床。

背景技術：

日常生活中，人們依賴鬧鐘從睡夢中蘇醒以開始新一天繁忙的工作生活。為了擺脫對鬧鐘的依賴，人們發明了具有鬧鐘功能的鬧鐘床。

如專利文獻CN104248260中，公開了一種折疊鬧鐘床，包括一體制成的定時器，活塞控制桿和撐桿，當定時器到達設定時間時，活塞控制桿將折疊床板折疊并撐起撐桿，人們隨床板折起而坐起，從而實現鬧鐘的功能。

又如專利文獻CN104706078中公開了一種鬧鐘床，包括床體和震動器，當用戶通過床體上的電子操作屏設定好起床時間后，震動器便在所設定好的時間開始震動以喚醒用戶，且用戶需在電子操作屏上解鎖方能防止震動器持續不斷的震動。

然而，上述兩種現有技術方案中，現有的鬧鐘床僅根據設定好的鬧鐘時間開始工作而無視床上是否有人，這就存在當用戶外出旅游或是出差時，床將一直折起或震動狀態，給用戶帶來不必要的麻煩。且用戶需要手動設置方能將鬧鐘床恢復至初始狀態，因此使用起來非常不便。

此外，在床體上的定時器或是電子操作屏上設定鬧鐘時間也頗為刻板，尤其是，當用戶需要緊急出差或者是緊急外出時，無法及時更改已經設定好的鬧鐘時間，導致鬧鐘床在用戶不在家的情況下依然執行折起或震動的鬧鐘功能，給用戶帶來不必要的麻煩。

技術實現要素：

值得注意的是，本實用新型的目的在于克服背景技術中已經發現的一個或多個缺點，提供一種能夠檢測用戶是否離床的電動床，從而自動判斷是否啟動鬧鐘，該電動床減少了因用戶已經離床而仍然執行鬧鐘功能所帶來的麻煩。此外，該電動床能夠自定義鬧鐘時間和鬧鐘方式，提高了用戶的個性化體驗。

為了這個目的，根據本實用新型提出了具有智能喚醒功能的電動床，通過如下技術方案實現：

一種電動床，包括床體、多塊床板、喚醒裝置、時鐘以及主控盒，所述主控盒電連接所述喚醒裝置和所述時鐘且適于儲存喚醒時間，其中，所述電動床還包括監測模塊，所述監測模塊包括處理模塊和傳感器，其中：所述傳感器電連接所述處理模塊，且適于監測用戶是否離床，當所述傳感器監測用戶未離床時，所述處理模塊根據所儲存的喚醒時間在所述時鐘到達所述喚醒時間時激活所述喚醒裝置，而當所述傳感器監測用戶已經離床時，所述處理模塊在所述時鐘到達喚醒時間時不激活所述喚醒裝置。

通過上述設置，該電動床能夠掌握用戶是否離床的信息，并根據該信息決定是否執行喚醒功能，解決了現有技術中，即便用戶已經離床鬧鐘床仍然執行鬧鐘程序的煩惱。

進一步，所述傳感器是設置在所述多塊床板上的薄膜壓力傳感器，通過薄膜壓力傳感器能可靠地檢測出用戶是否躺在床上以保證主控盒自主判斷是否執行喚醒功能的可靠性。

進一步，所述喚醒裝置是驅動所述多塊床板其中之一翻轉的驅動器，所述驅動器一端鉸接所述床體，另一端鉸接要驅動的床板，當所述驅動器被所述主控盒激活時，所述驅動器驅動與其鉸接的床板翻轉。通過如此設置使得該電動床能夠通過翻轉床板的方式喚醒用戶。

進一步，所述喚醒裝置是振動按摩器，所述振動按摩器至少設置在所述多塊床板的其中之一。通過如此設置使得該電動床能夠通過振動按摩的方式喚醒用戶。

進一步，所述喚醒裝置是設置于床體中的發聲裝置。通過如此設置使得該電動床能夠通過聽覺喚醒用戶。

進一步，所述喚醒裝置是設置于床體中的發光裝置。通過如此設置使得該電動床能夠通過視覺喚醒用戶。

進一步，所述喚醒裝置至少是驅動所述多塊床板其中之一翻轉的驅動器、設置在所述多塊床板其中之一的振動按摩器、發聲裝置以及發光裝置中的兩種或以上，其中，所述主控盒還適于儲存喚醒方式并且根據所儲存的喚醒方式選擇需要的喚醒裝置。通過如此設置，該電動床集成了床板翻折鬧醒用戶和振動按摩器鬧醒用戶的多重喚醒方式，還能通過聽覺和視覺方式喚醒用戶，可以適應不同使用者尤其是聽覺障礙患者的需求。此外，通過自定義床板的翻折角度和振動按摩器的振動強度，能夠進一步提高用戶的個性化體驗。

進一步，所述電動床還包括無線通信模塊，所述無線通信模塊電連接所述主控盒，所述無線通信模塊無線連接智能終端，所述智能終端通過用戶設定喚醒時間和喚醒方式并傳輸給所述無線通信模塊，所述無線通信模塊接收所述喚醒時間和喚醒方式并傳輸給所述主控盒。通過如此設置，大幅度提高了用戶設定喚醒參數時的自由度，改善了現有鬧鐘床中使用者必須局限在床體周圍設定鬧鐘時間的局限性，使得用戶能夠隨時隨地進行設定。

進一步，所述監測模塊還包括體征監測模塊，所述體征監測模塊用于監測用戶的體征參數并且將所述體征參數傳輸至所述處理模塊，其中，所述處理模塊還根據接收到的體征參數決定是否在所述喚醒時間喚醒用戶，以便為用戶提供更加人性化的服務。

進一步，所述監測模塊與所述無線通信模塊有線連接，雙向通信，所述無線通信模塊與所述主控盒有線連接，采用串口通信。

通過上述布置，本實用新型的電動床提供了多種可單獨選擇或組合選擇的喚醒方式，并能自主判斷用戶是否已經起床，避免了人們已經起床仍然啟動喚醒模式的情況發生，從而達到智能且省電的目的。此外，通過本實用新型中的體征監測模塊能監測到使用者的體征參數，結合上述參數能夠通過設定參數設定不同的喚醒模式，提高用戶體驗。此外，通過智能終端設定喚醒時間和喚醒方式，可實現隨時隨地調整喚醒時間和喚醒方式，提高用戶的操作自由度。

附圖說明

應理解的是，在本實用新型中，除明顯矛盾或不兼容的情況外全部特征、變形方式和/或具體實施例可以根據多種組合相結合。

通過閱讀以下作為非限制性說明的具體實施例，并結合附圖，本實用新型的其它特征和優點將顯而易見，圖中：

- 圖1是示出了根據本實用新型的具有智能喚醒功能的電動床的結構示意圖；

- 圖2是示出了圖1中智能喚醒功能的工作流程圖。

具體實施方式

應理解的是，上述附圖并非真實比例，而僅僅是用于說明本實用新型基本原理的多種優選特征的簡圖。本實用新型所公開的設計特征，例如尺寸、方向、定位和形狀根據具體應用和使用環境確定。

下面結合實施例和附圖對本實用新型進行詳細說明。在這些附圖中，相同的參考號是指在所有附圖中本實用新型的相同或等效元件。

參照圖1，示出了根據本實用新型的實施例的電動床。該電動床包括床體以及多塊床板，這些床板至少包括頭部床板、腰部床板、腿部床板和腳部床板，這些床板之間通過鉸鏈相互鉸接。在頭部床板和腳部床板下方分別設置有驅動頭部床板和腳部床板翻轉的驅動器以及與驅動器配合工作的連桿機構。當頭部床板和腳部床板翻轉時，其各自的連桿機構分別在其預定行程內起到引導作用并在頭部床板和腳部床板移動到位后起到支撐作用，從而保證用戶躺在翻轉到位后的床板上安全可靠。

在本實施例中，頭部床板和腳部床板中還設置有振動按摩器，振動按摩器可以是現有任一種具有按摩功能的振動器。在其變體中，腰部床板和腿部床板中也能設置有振動按摩器。

可選的，床體中還安裝有發光裝置，例如常見的燈、顯示屏等。

可選的，床體中還安裝有發聲裝置，例如常見的鬧鐘、音箱等。

以上所描述到的驅動器、振動按摩器、發光裝置以及發聲裝置作為電動床的喚醒裝置可根據用戶的喜好單獨采用或者是組合采用。

電動床中還包括主控盒2，主控盒電連接驅動頭部床板和腳部床板的驅動器以及振動按摩器，以根據控制程序控制驅動器和振動按摩器的工作。同樣的，當床體中安裝有發光裝置和/或發聲裝置時，主控盒同樣電連接發光裝置和/或發聲裝置，以根據控制程序控制發光裝置和/或發聲裝置的工作。尤其是，該主控盒設置在床板下方的床體中，以起到美觀的效果。

此外，在本電動床的床板上還鋪設有薄膜壓力傳感器，優選為在每個床板上都鋪設薄膜壓力傳感器。薄膜壓力傳感器電連接主控盒，實時將監測到的壓力值輸入主控盒，以便主控盒確定用戶是否離床。該主控盒被設置成當薄膜壓力傳感器監測到用戶未離床時才允許主控盒激活喚醒功能，而當薄膜壓力傳感器監測到用戶已經離床時則不允許主控盒激活喚醒功能。

電動床中還包括與主控盒電連接的無線通信模塊3，該無線通信模塊適于通過無線連接的方式，例如Wi-Fi、藍牙、紅外、ZigBee、2G、3G、4G或者互聯網等方式，與外部智能終端相連。用戶通過智能終端設定喚醒參數并傳輸給電動床的無線通信模塊，之后無線通信模塊將所述智能終端發送的喚醒參數傳輸給主控盒，以便主控盒根據喚醒參數的要求對驅動器以及振動按摩器進行控制。

典型的，智能終端能夠設定喚醒時間以及喚醒方式，與現有的鬧鐘床的不同之處的在于，本實施例中設定的喚醒時間能夠是介于起始時間和結束時間的一段時間段而不局限于某一特定時刻。本實用新型的電動床不只是在特定的喚醒時間喚醒用戶，而是在從起始時間到結束時間之間的這一段喚醒時間段中選擇最佳時刻喚醒用戶，這樣用戶起床后就不會感到煩躁和焦慮。為此，本實施例中還包括監測模塊1，將在下文進行詳述。

監測模塊包括：上述傳感器、處理模塊，以及體征監測模塊，根據特殊形變，具體為深度睡眠時人體肌肉松弛，肢體不會產生較大的運動，甚至不會動，淺睡眠時人體會產生一定的輕微動作，大幅度的體動往往發生在淺睡眠和清醒過程匯總，通過體動判斷出用戶即將醒來，該體征監測模塊電連接所述主控盒，在所設定的喚醒時間段中實時將用戶的體征參數發送給主控盒，主控盒根據預定程序在用戶即將蘇醒時啟動預設的喚醒方式以助用戶蘇醒。其中，喚醒方式主要包括將頭部床板和/或腳部床板翻轉一定角度或抬高一定高度以助于用戶起床，或者是通過振動按摩器對用戶進行晨間輕度或中度按摩，或者是發出漸變的聲或光來喚醒用戶，以助于使用戶快速進入精力充沛狀態，提高一整天的效率。

在本實施例中，監測模塊與無線通信模塊有線連接，雙向通信。

無線通信模塊為Wi-Fi模塊，視情況也可以是藍牙模塊、紅外模塊、ZigBee模塊、2G模塊、3G模塊、4G模塊或是互聯網聯網模塊等，以便與智能終端無線連接。無線通信模塊適于接收智能終端發送的控制信號并轉發給主控盒，以便由主控盒確定所要執行的操作。

可選的，無線通信模塊將主控盒的狀態信息反饋給智能終端，無線通信模塊與主控盒有線連接，采用串口通信。

智能終端包括手機、平板電腦、筆記本電腦等，智能終端安裝有控制電動床的App應用程序和/或軟件。智能終端通過安裝的App應用程序和/或軟件控制智能終端內部的無線模塊發射載有指令的控制信號，智能終端的無線模塊類型與電動床的無線通信模塊類型相同為Wi-Fi模塊，視情況也可以是藍牙模塊、紅外模塊、ZigBee模塊等。此類App應用程序和/或軟件包括人機交互界面，一方面包括可供用戶選擇的控制指令選項界面，另一方面包括向用戶提供第一測量值信息的顯示界面。用戶可以通過點擊、雙擊、滑動、觸碰、輸入數值選擇/設置要控制的功能。

用戶可通過智能終端設置喚醒時間，智能終端內置時鐘，當時鐘接近/到達喚醒時間時向電動床發出控制信號，以激活設定的喚醒方式，比如啟動驅動器逐漸抬起床板，或是啟動振動按摩，或是發光或發聲，或是同時啟動其中兩種或多種。

當然，時鐘也可以內置在主控盒或無線通信模塊中。

當主控盒內置時鐘時，用戶通過智能終端將喚醒時間，喚醒方式存入智能終端，并通過無線傳輸方式將喚醒時間、喚醒方式傳輸給無線通信模塊，在喚醒時間到達時，主控盒發出控制信號，以控制電機動作及床體按摩，或者是通過發光或發聲的方式喚醒用戶。

當無線通信模塊內置時鐘時，用戶通過智能終端將喚醒時間，喚醒方式存入智能終端，并通過無線傳輸方式將喚醒時間、喚醒方式傳輸給無線通信模塊，在鬧鐘時間到達時，發出控制信號給主控盒，主控盒控制電機動作及床體按摩，或者是通過發光或發聲的方式喚醒用戶。

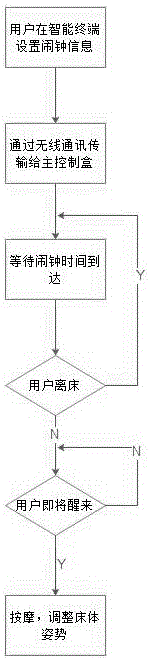

如圖2所示，示出了本實用新型的電動床執行智能喚醒功能時的工作步驟流程圖。

步驟一，用戶將喚醒時間、喚醒方式存入智能終端；

步驟二，智能終端通過無線通信方式將喚醒時間、喚醒方式傳輸給無線通信模塊；

步驟三，等待鬧鐘時間到達，判斷用戶是否已經離床，離床則不處理；

步驟四，在床時，根據監測模塊反饋的睡眠信息，判斷用戶是否即將醒來，即將醒來則根據用戶設置的喚醒方式喚醒用戶，否則繼續等待。

其中，當用戶設置按摩喚醒方式時，則主控盒通過按摩喚醒用戶。

當用戶設置調整床體姿勢喚醒方式時，則主控盒通過調整床體姿勢喚醒用戶。

當用戶設置按摩喚醒和調整床體姿勢喚醒方式時，則主控盒通過按摩和調整床體姿勢喚醒用戶。

此外，用戶還能設置用發光或發聲的方式喚醒用戶。

以上實施例僅作為實例，不對本實用新型的范圍起到限定作用。本領域技術人員在此基礎上，可以在本實用新型權利要求的保護范圍內，預想到能實現相同功能的其它實施方式。

本領域技術人員掌握多種實施例及多種變形及改進。尤其是，需明確的是，除明顯矛盾或不兼容的情況外，本實用新型的上述特征、變形方式和/或具體實施例可以相互結合。所有這些實施例及變形及改進都屬于本實用新型的保護范圍。
