本實用新型涉及水暖坐墊技術領域，更具體的說，特別涉及一種智能水暖坐墊。

背景技術：

健康消費是當今的消費流行趨勢，現在已經廣泛的被人們認識和接受，隨著消費者消費觀念的逐漸轉變和日益成熟，健康環保產品已經成為開拓市場的重兵利器。而坐墊作為一種日常用品，隨著現代氣候多變，晝夜溫差較大，長時間坐著會感覺到冷，尤其是針對小孩和老人的保暖，確有必要設計一種智能水暖坐墊。

技術實現要素：

本實用新型的目的在于提供一種具有保暖效果的智能水暖坐墊。

為了解決以上提出的問題，本實用新型采用的技術方案為：

一種智能水暖坐墊，包括數碼顯示屏、棉毯、加熱器、水位傳感器、溫度傳感器、水泵、MCU處理器、箱體和按鍵電路，所述加熱器、水位傳感器、溫度傳感器和水泵均設于箱體內，所述棉毯設于箱體表面，所述數碼顯示屏、水位傳感器、溫度傳感器和按鍵電路均與MCU處理器連接，所述加熱器通過加熱器驅動電路與MCU處理器連接，所述水泵通過水泵驅動電路與MCU處理器連接。

優選地，所述水泵為懸浮靜音水泵。

優選地，還包括與MCU處理器連接的指示電路和報警電路。

優選地，還包括與MCU處理器連接的電源管理電路。

與現有技術相比，本實用新型的有益效果在于：

1、本實用新型采用獨立外加熱技術，棉毯本身不帶電，可實現真正的水電分離，不會出現觸電等意外；

2、本實用新型采用加熱恒溫和循環系統，精確穩定設定的溫度；

3、本實用新型無電熱絲，無電輻射，免去你們對健康危害的憂慮；

4、本實用新型采用內置懸浮靜音水泵，噪音直接控制在30dB內，不會影響睡眠質量；

5、本實用新型適用人群廣，老年人，小孩，孕婦特別怕冷人群都能使用；

6、本實用新型相對于在傳統加熱設備，更加環保和節能省電。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的智能水暖坐墊的結構示意圖。

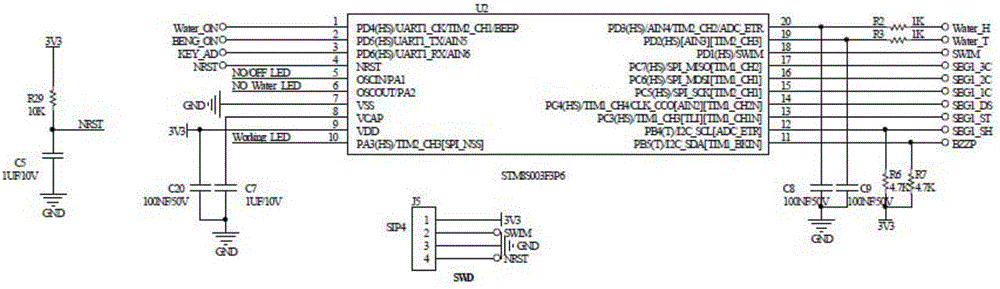

圖2為本實用新型的智能水暖坐墊中MCU處理器的電路圖。

圖3為本實用新型的智能水暖坐墊中數碼顯示屏的電路圖。

圖4為本實用新型的智能水暖坐墊中水位傳感器的電路圖。

圖5為本實用新型的智能水暖坐墊中溫度傳感器的電路圖。

圖6為本實用新型的智能水暖坐墊中水泵驅動電路的電路圖。

圖7為本實用新型的智能水暖坐墊中加熱器驅動電路的電路圖。

圖8為本實用新型的智能水暖坐墊中按鍵電路的電路圖。

圖9為本實用新型的智能水暖坐墊中指示電路的電路圖。

圖10為本實用新型的智能水暖坐墊中報警電路的電路圖。

圖11為本實用新型的智能水暖坐墊中電源管理電路的電路圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

參閱圖1所示，本實用新型提供一種智能水暖坐墊，包括數碼顯示屏1、棉毯、加熱器2、溫度傳感器3、水位傳感器、水泵4、MCU處理器5、箱體6、按鍵電路7、水泵驅動電路和加熱器驅動電路，所述加熱器2、水位傳感器、溫度傳感器3和水泵4均設于箱體6內，所述棉毯設于箱體6表面，所述數碼顯示屏1、水位傳感器、溫度傳感器3和按鍵電路7均與MCU處理器5連接，所述加熱器2通過加熱器驅動電路與MCU處理器5連接，所述水泵4通過水泵驅動電路與MCU處理器5連接。

參閱圖2所示，MCU處理器5采用ST品牌的STM8S003單片機作為主控處理器。芯片內部具有10位ADC轉換器，能實現模數轉換，內部16位定時器等功能。本實施例采用的是SSOP20封裝，實現溫度檢測，按鍵檢測，水位和溫度檢測，數碼管驅動，指示燈和報警聲。

參閱圖3所示，數碼顯示屏1采用4位高清數碼顯示管作為參數的顯示，驅動方式采用邏輯芯片把單片機的串行數據轉成并口數據，進而驅動數碼管。

參閱圖4和圖5所示，溫度傳感器3采用NTC溫度采集傳感器，精度可以達到±1攝氏度，具有防水和安裝方便等特點。NTC溫度傳感器出來的信號電壓信號，通過查表方式得到對于的溫度值。水位傳感器采用的是水位浮球方式，通過采集電壓才獲得水位是否低于警戒線。

參閱圖6和圖7所示，水泵驅動電路采用繼電器低壓控制交流電壓，水泵采用的是沉水靜音水泵，在運行時噪音和振動都極低。同理，加熱器2也是通過繼電器的方式來控制，實現加熱功能。

參閱圖8所示，按鍵電路通過讀取電壓值來判斷具體不同的按鍵，本實施例采用是4個按鍵，不同的按鍵對于不同的電壓值，通過輸入到單片機內部的模數轉換器，識別到對于的按鍵功能。

參閱圖9和圖10所示，本實用新型還包括與MCU處理器連接的指示電路和報警電路，指示電路中的3個指示燈分別顯示開機電源指示燈，缺水工作指示顯示燈，正常工作指示燈，報警電路在正常使用中能提示用戶具體怎么操作，能把一些故障都能通過聲音和燈表現出來，方便用戶使用。

參閱圖11所示，本實用新型還包括為該系統提供電源的電源管理電路，其采用AMS公司的1117-3.3V穩壓器把12V轉換成3.3V給系統供電。芯片最大可以輸出1A電流，輸出電壓紋波極低。轉換率高，電路簡單。

本實用新型的原理為，采用32位處理器，溫度傳感器3通過信號調理和濾波電路，進入到微處理器(MCU處理器5)，實際水溫是否達到設定的溫度。如果沒達到，就直接箱體5內部的加熱器把水加熱，微處理器在加熱中可利用PID算法(屬于現有的算法)，來快速精準地達到設定的溫度。當達到設定的溫度后，微處理器會時刻監測水溫，把水溫維持到設定的溫度，以實現坐墊的加熱功能。
