本實用新型涉及家具領域。

背景技術：

如今大多數的學校都有住校學生，且大多數的床都是鋼制的雙層床，住在下鋪的同學可以隨手將使用后的物品放在旁邊觸手可及的地方，但是住在上鋪的同學卻相對不那么方便，很多同學決定去買床頭置物架，但是市場上大多數的置物架都是懸掛式的，容易掉落，且空間占用大，在冬日很冷的時候，為了在床上學習，還需要去買床上小桌，傳統的床上小桌既占空間，又不利于收放，這兩者都買還需要花費兩份錢。

技術實現要素：

為了方便同學在床上學習，以及使用手機，書等小物件后便于放置，本實用新型設計一種床頭置物架。

本實用新型實現發明目的采用的技術方案是：一種床頭置物架，它由放置小物件的布袋，可伸縮的腳架，木質桌面，合頁，直角卡槽，腳架卡槽，床沿，繩索，扁孔組成，其特征是：直角卡槽的下端用于卡在床沿上（直角卡槽有兩個相交的直角面，即兩個面相互垂直，其中一個直角面位于床沿的上方、另一個直角面位于床沿的側面），每一直角邊上都有一個扁孔（即每個直角面的末端都有一個扁孔，扁孔即一個四個角都倒圓角的長方形孔，或者橢圓形孔）便于用繩索連接，固定在床邊（即床沿）上；直角卡槽的上端通過合頁鉸鏈木質桌面的一端的下方，木質桌面另一端的下方通過腳架卡槽連接可伸縮的腳架；可伸縮的腳架由材質為65Mn的碳素彈簧鋼絲制成，能夠通過腳架卡槽自由的放下和立起來，桌面能夠通過合頁自由的轉動（0-270度轉動），達到收放（平放成桌面，或者豎直收納不用）的目的；在木質桌面的下側有一個用紡織布料做成的放置小物件的布袋（位于活頁與腳架卡槽之間），用于放置小物品。

本實用新型的有益效果是：可以有效節約使用者的花費，并且方便使用者在床上學習，可以隨手放置一些小部件，免去了使用者每次都要收放傳統小桌的麻煩，提升工作效率，還能節約可利用的空間。

附圖說明

圖1是床頭置物架正面細部圖（俯視圖），其中3、木質桌面，4、合頁，7、床沿，9、扁孔。

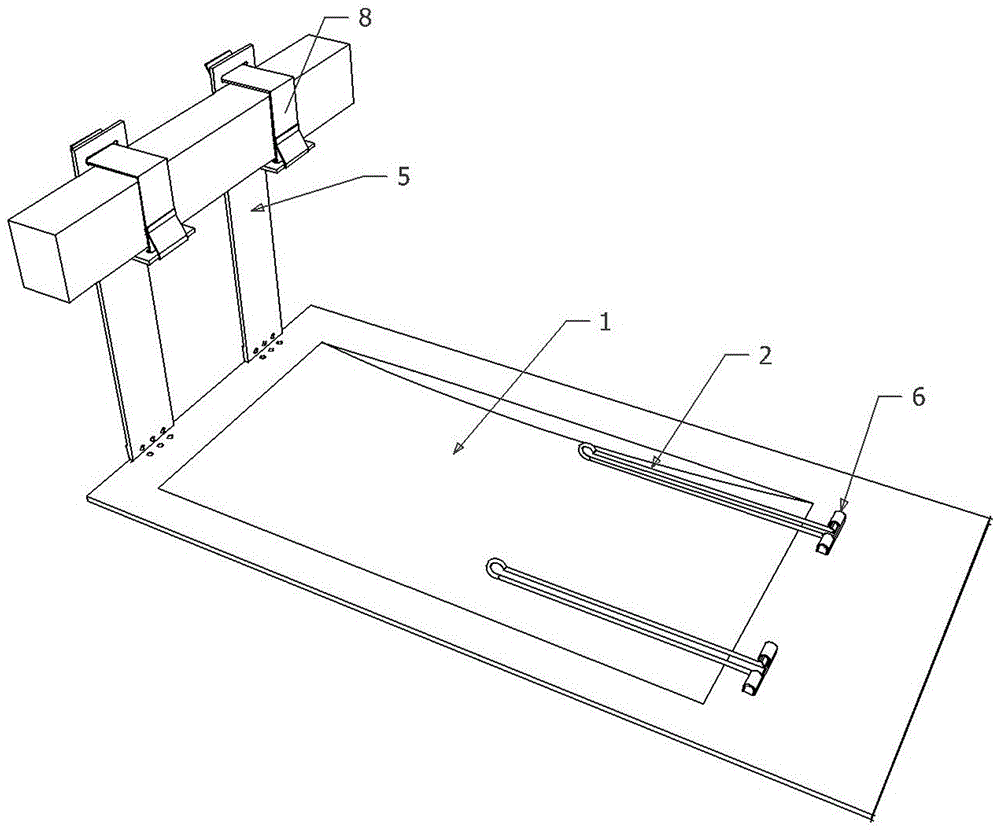

圖2是床頭置物架底部細部圖（頂視圖），其中1、放置小物件的布袋，2、可伸縮的腳架，5、直角卡槽，6、腳架卡槽， 8、繩索。

具體實施方式

一種床頭置物架，由放置小物件的布袋1，可伸縮的腳架2，木質桌面3，合頁4，直角卡槽5，腳架卡槽6，床沿7，繩索8以及扁孔9組成。其中放置小物件的布袋1是使用紡織布料制成的長方形布袋，布袋三邊是使用強力膠水粘在木質桌面的背面上的，另一邊開口用于放入或取出物件，用于放置一些小物件。可收縮的腳架2是使用直徑為3mm，材質為65Mn（一種鋼材的型號，Mn為錳元素）的碳素彈簧鋼絲制成，經過上千次30度的擠壓彎曲仍能夠保持自身的彈性，腳架通過腳架卡槽6，在收放時因?yàn)榭ú鄣南拗疲荒芑貜棧谥绷⑵饋淼臅r(shí)候因?yàn)樽陨韽椓Γ约翱ú巯拗疲軌虮３种绷ⅲ绷r(shí)豎直高度為200mm。木質桌面3是采用一般木質層板制成，厚度為5mm，長寬為600mm*300mm。合頁4為金屬制品，每一片為20mm*50mm，每一片上面三個螺絲孔。木質桌面3與直角卡槽5通過合頁4連接，二者能夠0-270度旋轉。直角卡槽5為普通鋼材制品，豎直部分的長度為270mm，寬度為50mm，厚度為3mm，水平部分的長度為60mm，寬度為50mm，厚度為3mm，卡槽每一直角邊上都有一個扁孔9，用于繩索8與卡槽連接，將直角卡槽5卡在床沿7上，兩邊的直角邊用繩索8捆綁連接，繩索捆綁連接是現有技術，使得置物架能夠固定在床沿7上，而不出現晃動。在使用者不需要使用小桌時，將小桌逆時針旋轉270度，并且將可伸縮的腳架2收起來，就能將小桌掛在床邊作為長寬為600mm*300mm的置物架使用，需要使用小桌時再將置物架順時針旋轉270度（大多數活頁能夠?qū)崿F(xiàn)0-270度旋轉，由于一般的學生床的一側都靠近墻壁，在本實用新型主要活動空間為0-90度），直立腳架，就能在小桌上學習工作。
