本實用新型涉及生活用品技術領域，特別是一種新型升降窗簾桿。

背景技術：

窗簾是由布、麻、紗、鋁片、木片、金屬材料等制作的，具有遮陽隔熱和調節室內光線的功能。隨著窗簾的發展，它已成為居室不可缺少的、功能性和裝飾性完美結合的室內裝飾品。

一般的家庭中，窗簾的高度都是固定不變的，這樣就給拆洗帶來了很多不便，需要使用人字梯或疊放桌椅板凳來將窗簾取下，這樣不僅安全性較低，而且操作十分不便，而且脫水后還是比較濕，一般家庭都是放在外面曬半天再裝上去，而窗簾不要暴曬，要通風晾干，這樣才有利于窗簾的保養。

技術實現要素：

本實用新型的目的是提供一種結構簡單合理、操作便捷的新型升降窗簾。

本實用新型采用的技術方案為：

一種新型升降窗簾桿，包括驅動電機及兩個線盤，其創新點在于：所述驅動電機與其中一個線盤固定連接，所述線盤之間通過聯動軸固定連接，所述線盤上纏繞著引線，所述引線向下垂掛，與窗簾桿固定連接，所述窗簾桿內設有噴氣裝置，所述窗簾桿下端設有掛扣，所述掛扣之間設有噴頭，所述噴頭與噴氣裝置固定連接，所述驅動電機與噴氣裝置通過導線與控制箱固定連接，所述控制箱上設有收卷器，所述控制箱的一側設有掛鉤，所述掛鉤上設有吸塵刷，所述吸塵刷的電源線纏繞在所述收卷器上。

進一步的，所述控制箱上設有控制開關。

進一步的，所述吸塵刷的手柄為可伸縮結構。

本實用新型的有益效果如下：

本實用新型成本較低、結構簡單合理，可以廣泛推廣，采用驅動電機驅動線盤轉動帶動引線的上升與下降，控制整個窗簾桿的上升與下降；采用的噴氣裝置和噴頭，不僅能夠吹干窗簾，而且能夠讓微濕的窗簾不會碰到墻上的灰塵；采用的吸塵刷手柄能夠自由伸縮，其電源線繞在收卷器上，能夠自由收縮，方便操作，也不會使電源線打結纏亂。

附圖說明

下面結合附圖和具體實施方式對本實用新型做進一步詳細說明。

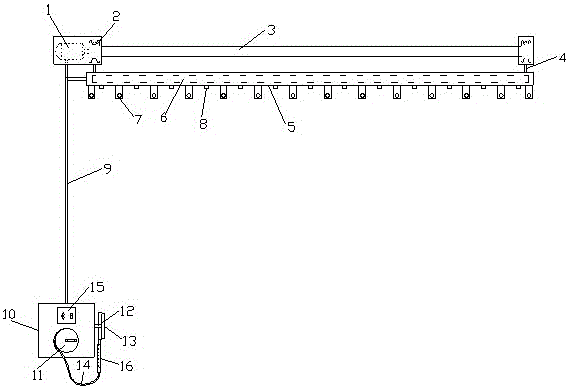

圖1為本實用新型結構示意圖。

具體實施方式

如圖1所示的一種新型升降窗簾桿，包括驅動電機1及兩個線盤2，所述驅動電機1與其中一個線盤2固定連接，所述線盤2之間通過聯動軸3固定連接，所述線盤2上纏繞著引線4，所述引線4向下垂掛，與窗簾桿5固定連接，所述窗簾桿5內設有噴氣裝置6，所述窗簾桿5下端設有掛扣7，所述掛扣7之間設有噴頭8，所述噴頭8與噴氣裝置6固定連接，所述驅動電機1與噴氣裝置6通過導線9與控制箱10固定連接，所述控制箱10上設有收卷器11，所述控制箱10的一側設有掛鉤12，所述掛鉤12上設有吸塵刷13，所述吸塵刷13的電源線14纏繞在所述收卷器11上，所述控制箱10上設有控制開關15，所述吸塵刷13的手柄16為可伸縮結構。

采用驅動電機1驅動線盤2轉動帶動引線4的上升與下降，控制整個窗簾桿5的上升與下降；采用的噴氣裝置6和噴頭8，不僅能夠吹干窗簾，而且能夠讓微濕的窗簾不會碰到墻上的灰塵；采用的吸塵刷13的手柄15能夠自由伸縮，其電源線14繞在收卷器11上，能夠自由收縮，方便操作，也不會使電源線14打結纏亂。

以上所述是本實用新型的優選實施方式，不能以此來限定本實用新型之權利范圍。應當指出，對于本技術領域的普通技術人員來說，對本實用新型的技術方案進行修改或者等同替換，都不脫離本實用新型的保護范圍。
