本實用新型是與展示架有關，特別是指一種供手工具插置的展示架結構。

背景技術：

一般螺絲起子、扳手或其他手工具，于販賣時大多會藉由一展示架將不同尺寸的手工具進行收納及提供一展示的效果。

參閱圖1所示，顯示一種展示架結構，包含有一底部11、一彎折連接于該底部11且具有復數中間插孔121的中間部12、及一彎折連接于該中間部12且具有對應這些中間插孔121的復數頂插孔131之頂部13，藉此，依不同尺寸的手工具10插置在對應尺寸的頂插孔131與中間插孔121，以作為手工具10收納與展示。然而，其于實際使用情形仍具有須立即改善的缺陷：

其一、手工具插置不便。參閱圖1所示，為了使該手工具10能夠穩定的插置在該展示架上，因此，該手工具10會同時插置在頂部13的頂插孔131與中間部12的中間插孔121，然而，該中間插孔121被連接該頂部13與中間部12的連接部14所遮蔽，因此，該手工具10在插置的過程中無法直接視得該中間部12的中間插孔121，凸顯手工具10插置不便的缺陷。

其二、展示架易傾倒。由于已知展示架的頂部13的一側132與該底部11的一側111在同一平面上，且該頂部13寬度在該底部11寬度的范圍內，因此，手工具10在插置展示架后，其頭部101僅能朝同一個方向擺置，一旦其中一手工具10在插置后頭部101朝不同向擺置時，如圖1最左邊的手工具10，因重心的關系容易造成該展示架不穩，凸顯出展示架易傾倒的缺陷。

其三、加工所需空間過大。由于已知展示架是由單一金屬片體經由四次的彎折加工所成形，因此，加工所需的空間必須容納未加工狀態的展示架面積，即該展示架還是呈金屬片體時的狀態，凸顯出加工所需空間過大的缺陷。

所以，如何開發出一種展示架結構，其可解決上述的問題，即為本實用新型的動機。

技術實現要素：

本實用新型的目的在于提供一種展示架結構，其主要提升手工具在插置上的便利性。

本實用新型另一目的在于提供一種展示架結構，其主要降低該展示架插置有手工具時發生傾倒的機率。

本實用新型再一目的在于提供一種展示架結構，其主要降低該展示架在加工時所需的加工空間。

因此，為了達成上述目的，依據本實用新型所提供一種展示架結構，包含：一第一組件，具有一底部、及一連接該底部且位于該底部上端并具有復數中間插孔的中間部；二支撐單元，各具有一組設在該中間部上的第一端部、及一反向于該第一端部的第二端部；一第二組件，具有一組設在該第二端部且與該中間部形成一視口并具有對應這些中間插孔的頂插孔之頂部、及一由該頂部的一端彎折延伸的支撐部，且該支撐部具有一位于該底部范圍之外的支撐端。

較佳地，該第一組件的底部具有一第一底側端、及一反向于該第一底側端的第二底側端，該中間部具有一對應該第一底側端的中側端，且該中側端以一連接部與該第一底側端連接，該第二組件的頂部具有一對應該中側端且與該中側端相距一距離的第一頂側端、及一反向于該第一頂側端且與該支撐部相接的第二頂側端，該支撐部由該第二頂側端朝該第一頂側端反方向彎折延伸。

較佳地，該第二組件的支撐部的支撐端與該第一組件的底部在同一平面上。

較佳地，該第二組件的支撐部的支撐端位于該第一組件的底部之延伸面與中間部之延伸面之間。

較佳地，該第一組件為一具有一管通道的管件。

較佳地，該第一組件為方形管件或圓形管件。

較佳地，該第二組件的支撐部包括一由該頂部的一端彎折延伸的彎折段、及一連接該彎折段且具有吊掛孔的吊掛段。

較佳地，這些支撐單元包含一柱體及二螺帽，該柱體具有一位于該中間部與頂部之間的身部、一連接該身部一端且貫穿該中間部的該第一端部、及一連接該身部另一端且貫穿該頂部的該第二端部，這些螺帽分別螺設在該第一端部與第二端部且分別抵止在該中間部下端面與頂部上端面。

有關本實用新型為達成上述目的，所采用之技術、手段及其他之功效，茲舉四較佳可行實施例并配合圖式詳細說明如后。

附圖說明

圖1是顯示已知展示架結構的立體圖。

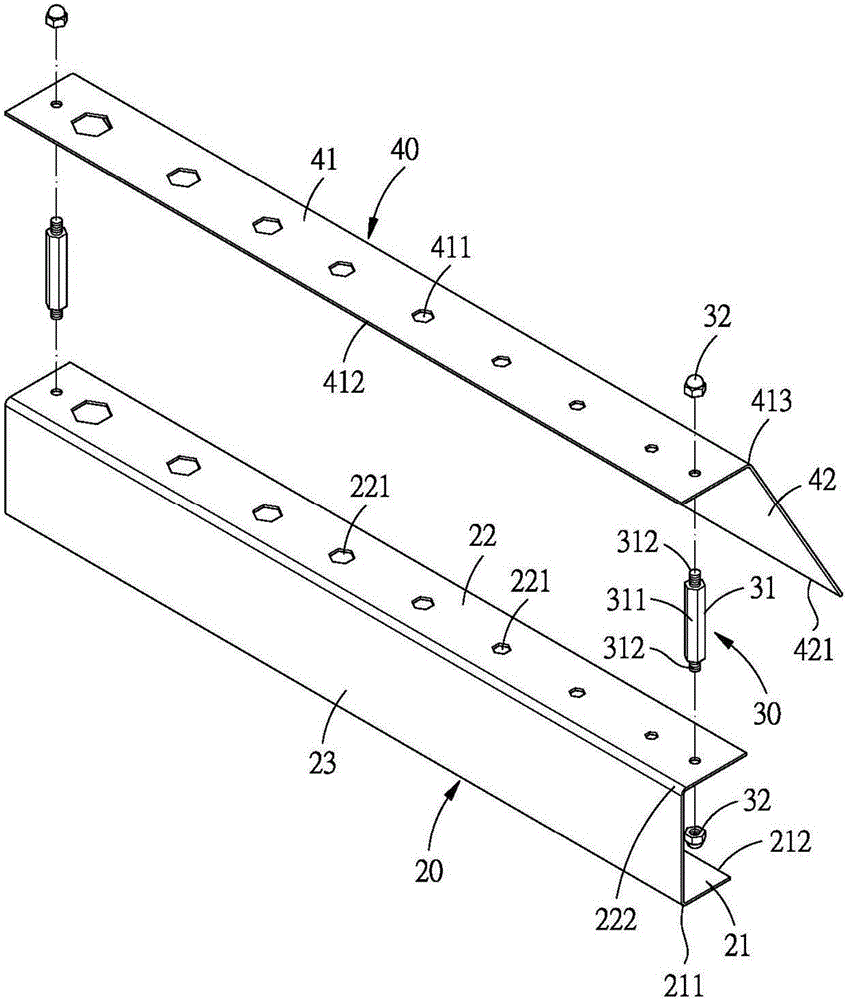

圖2是本實用新型第一實施例的立體分解圖。

圖3是本實用新型第一實施例的立體組合圖。

圖4是本實用新型第一實施例的使用狀態圖，顯示手工具插置后呈第一種擺置狀態。

圖5是本實用新型第一實施例的使用狀態圖，顯示手工具插置后呈第二種擺置狀態。

圖6是本實用新型第二實施例的使用狀態圖，顯示手工具插置后呈第一種擺置狀態。

圖7是本實用新型第二實施例的使用狀態圖，顯示手工具插置后呈第二種擺置狀態。

圖8是本實用新型第三實施例的立體組合圖，顯示該第一組件為方形管件型態。

圖9是本實用新型第三實施例的立體組合圖，顯示該第一組件為圓形管件型態。

圖10是本實用新型第四實施例的立體組合圖。

圖中附圖標記說明：

手工具10 頭部101

底部11 中間部12

中間插孔121 頂部13

頂插孔131 管件20A

管通道21A 第一組件20

底部21 延伸面210

第一底側端211 第二底側端212

中間部22 延伸面220

中間插孔221 中側端222

連接部23 支撐單元30

柱體31 身部311

第一端部312 第二端部313

螺帽32 第二組件40

頂部41 頂插孔411

第一頂側端412 第二頂側端413

彎折段415 吊掛孔416

吊掛段417 支撐部42

支撐端421 視口50

手工具60 頭部61

重心延伸線L1

具體實施方式

在提出詳細說明之前，要注意的是，在以下的說明中，類似的組件是以相同的編號來表示。

參閱圖2至圖4所示，本實用新型第一實施例所提供的一種展示架結構，其主要是由一第一組件20、二支撐單元30、及一第二組件40所組成，其中：

該第一組件20，具有一底部21、及一連接該底部21且位于該底部21上端并具有復數中間插孔221的中間部22；本實施例中，這些中間插孔221孔徑不同，且該底部21具有一第一底側端211、及一反向于該第一底側端211的第二底側端212，該中間部22具有一對應該第一底側端211的中側端222，且該中側端222以一連接部23與該第一底側端211連接。

這兩個支撐單元30，各具有一組設在該中間部22上的第一端部312、及一反向于該第一端部312的第二端部313。

該第二組件40，具有一組設在該第二端部313且與該中間部22形成一視口50并具有對應這些中間插孔221的頂插孔411之頂部41、及一由該頂部41的一端彎折延伸的支撐部42，且該支撐部42具有一位于該底部21范圍之外的支撐端421；本實施例中，該第二組件40的頂部41具有一對應該中側端222且與該中側端222相距一距離的第一頂側端412、及一反向于該第一頂側端412且與該支撐部42相接的第二頂側端413，該支撐部42由該第二頂側端413朝該第一頂側端412反方向彎折延伸；另外，該支撐端412略高于該底部21的延伸面210，而位于該底部21的延伸面210與該中間部22的延伸面220之間，使本實用新型展示架設置在平面上時略為朝支撐端421方向傾倒，其狀態如圖4所示。

值得說明的是，本實施例中，這些支撐單元30包含一柱體31及二螺帽32，該柱體31具有一位于該中間部22與頂部41之間的身部311、一連接該身部311一端且貫穿該中間部22的該第一端部312、及一連接該身部311另一端且貫穿該頂部41的該第二端部313，這些螺帽32分別螺設在該第一端部312與第二端部313且分別抵止在該中間部22下端面與頂部41上端面，藉以使該第一組件20及第二組件40獲得定位。

以上所述即為本實用新型第一實施例各主要構件的組態說明。本實用新型至少具有下述功效。其主要提升手工具在插置上的便利性。

其一、提升手工具在插置上的便利性。參閱圖3所示，由于本實用新型的該第一組件20的中間部22具有復數中間插孔221、該第二組件40的頂部41具有對應這些中間插孔221的頂插孔411，且該第二組件40的頂部41與該第一組件20的中間部22形成一視口50，因此，該頂部41的各頂插孔411與中間部22的各中間插孔221都沒有被遮蔽住，特別可以透過該視口50而看到該中間插孔221，讓該手工具60得以順利地插置在所對應尺寸的頂插孔411與中間插孔221上，藉以達到手工具60插置便利的目的。

其二、降低該展示架插置有手工具時發生傾倒的機率。參閱圖4及圖5所示，由于本實用新型的第二組件40的支撐部42具有一位于該第一組件20的底部21范圍之外的支撐端421，也就是該支撐部42由該第二頂側端413朝該第一頂側端412反方向彎折延伸，特別讓該支撐端412略高于該底部21的延伸面，而位于該底部21的延伸面與該中間部22的延伸面之間，使本實用新型展示架設置在平面上時略為朝支撐端421方向傾倒，因此，使得本實用新型的展示架呈現出一種上窄下寬的梯形型態，也因此，該手工具60在插置展示架后，其頭部61能朝不同方向擺置，使得該手工具的重心延伸線L1皆位于該支撐端412與該底部21之間，不易因該手工具60插置后重心的關系容易造成該展示架不穩，藉以達到展示架不易傾倒的目的。

其三、降低該展示架在加工時所需的加工空間。由于本實用新型的展示架是由一第一組件20、二支撐單元30、及一第二組件40所組成，其中該第一組件20與第二組件40不須經由過多的彎折加工即可成型，因此，組成組件在加工成型上所需的空間需求較已知單片式展示架為小，藉以達到降低該展示架在加工時所需的加工空間的目的。

參閱圖6、圖7所示，本實用新型第二實施例所提供的一種展示架結構，其同樣是由第一組件20、二支撐單元、及第二組件40所組成，由于其組態及功效同于第一實施例，故不再贅述，至于第二實施例不同之處在于：

該第二組件40的支撐部42的支撐端421與該第一組件20的底部21在同一平面上，同樣使得本實用新型的展示架呈現出一種上窄下寬的梯形型態，也因此，該手工具60在插置展示架后，其頭部61能朝不同方向擺置，使得該手工具60的重心延伸線皆位于該支撐端412與該底部21之間，不易因該手工具60插置后重心的關系容易造成該展示架不穩，藉以達到展示架不易傾倒的目的。

參閱圖8所示，本實用新型第三實施例所提供的一種展示架結構，其同樣是由第一組件20、二支撐單元、及第二組件40所組成，由于其組態及功效同于第一實施例，故不再贅述，至于第三實施例不同之處在于：

該第一組件20為一具有一管通道21A的管件20A。由于該第一組件20為管件20A的型態，因此在制作上僅需單一加工方式(例如抽拉加工或擠制加工)即可成型，有效降低制作成本。其中該管件20A可為圖8所示為方形管件，或為圖9所示為圓形管件。

參閱圖10所示，本實用新型第四實施例所提供的一種展示架結構，其同樣是由第一組件20、二支撐單元30、及第二組件40所組成，由于其組態及功效同于第一、三實施例，故不再贅述，至于第四實施例不同之處在于：

該第二組件40的支撐部42包括一由該頂部41的一端彎折延伸的彎折段415、及一連接該彎折段415且具有吊掛孔416的吊掛段417。因此，本實用新型展示架除了可置放在平面進行展示或收納之用之外，更得以藉由該吊掛段417的吊掛孔416設計，使得本實用新型展示架可吊掛在壁面進行展示。

綜上所述，上述各實施例及圖式僅為本實用新型的較佳實施例而已，當不能以之限定本實用新型實施的范圍，舉凡依本實用新型申請專利范圍所作的均等變化與修飾，皆應屬本實用新型專利涵蓋的范圍內。
