本實用新型涉及嬰兒床，具體是一種可調節床體高低的嬰兒床。

背景技術：

嬰兒床一般包括床墊、床板、床圍欄、支撐腳四大組件組成，在廠家生產包裝出貨時，床墊、床板、床圍欄、支撐腳各自分開，客戶使用時，將床墊、床板、床圍欄、支撐腳組合，通過螺絲、卡扣等安裝部件擰緊，安裝完后，形成嬰兒床；安裝后，由于受到固定高度的限制，有的成人身高較高、有的成人身高較矮，在抱、哄等嬰兒時，不方便；固定高度式的嬰兒床放在成人床邊時，由于與成人床高度不協調，成人睡覺照顧孩子不方便。

技術實現要素：

為了解決上述技術問題，本實用新型提供一種可以自行調節床體高度的嬰兒床。

一種可調節床體高低的嬰兒床，嬰兒床的左、右兩側各設有一落地座腳(1)，落地座腳(1)向上固定有豎管(10)，豎管(10)上段設有多級檔位孔(110)，檔位孔(110)上固定有升降裝置(11)，左、右兩側的升降裝置(11)之間活動連接有一圈床護欄(2)；所述左、右兩側的升降裝置(11)均向下吊接有床架吊桿(12)，床架吊桿(12)之間固定連接有床架(13)。

進一步：所述左、右兩側的豎管(10)之間連接有支撐桿(3)。

進一步：所述的豎管(10)與落地座腳(1)之間固定有一連接固定件(111)，左、右兩側的固定件(111)之間連接有支撐桿(3)。

進一步：所述升降裝置(11)包括滑動內套件(101)，滑動內套件(101)上 設有縱向管孔(1011)，縱向管孔(1011)的內壁設有鎖銷孔(101A)；所述滑動內套件(101)上段內側延伸有凸件一(1012)，凸件一(1012)上設有橫向管孔(1013)，橫向管孔(1013)與縱向管孔(1011)不互通；所述內套件(101)外側凸出有彈簧限位件(1014)；所述滑動內套件(101)的下方吊接有床架吊桿(12)；所述縱向管孔(1011)串在豎管(10)上；所述橫向管孔(1013)上串接有床護欄(2)；所述滑動內套件(101)上套有一滑動外套件(102)，滑動外套件(102)內側設有一空位部(102A)及彈簧放置槽(102B)，空位部(102A)上固定有“U”形殼件(103)，“U”形殼件(103)的左右兩壁設有傾斜式長條形滑桿孔(103A)，傾斜式長條形滑桿孔(103A)上橫穿有滑動桿(103B)，滑動桿(103B)是固定有鎖銷(103C)，鎖銷(103C)穿過鎖銷孔(101A)插入在檔位孔(110)上；所述彈簧放置槽(102B)上放置有復位彈簧(102C)，復位彈簧(102C)的現端頂壓在彈簧限位件(1014)，另一端頂壓在槽底；所述滑動外套件(102)外側延伸有手握支耳(102D)。

進一步：所述滑動內套件(101)的下方延伸有凸件二(101B)，凸件二(101B)通過鉚釘(101C)穿過本體將床架吊桿(12)固定連接吊緊，鉚釘(101C)兩端凸出的釘頭將滑動外套件(102)頂緊，防止它下滑脫出。

進一步：所述豎管(10)的頂部固定有提手(14)。

進一步：所述床架吊桿(12)底部固定有連接組件(121)，連接組件(121)包括連接件一(121A)，連接件一(121A)上連接有帶有插槽(A)的連接件二(121B)，連接件二(121B)上連接有固定殼(121C)，連接件一(121A)、連接件二(121B)、固定殼(121C)三者通過螺絲固定為一體，其中連接件一(121A)與連接件二(121B)合并后的插槽(A)形成為插孔，左、右兩側的 插孔之間固定連接有床架(13)，床架(13)通過兩端的端頭插入在插孔上固定。

進一步：所述床護欄(2)的至少一側設有可拆式護欄管。

本實用新型的一種可調節床體高低的嬰兒床有益效果為：本產品結構簡單、實用性強，通過調節升降裝置的滑入相應不同級的檔位孔上實現床的高低調節；支撐桿連接兩側的豎管更加床整體穩定。

附圖說明

圖1為本實用新型產品的剖視圖；

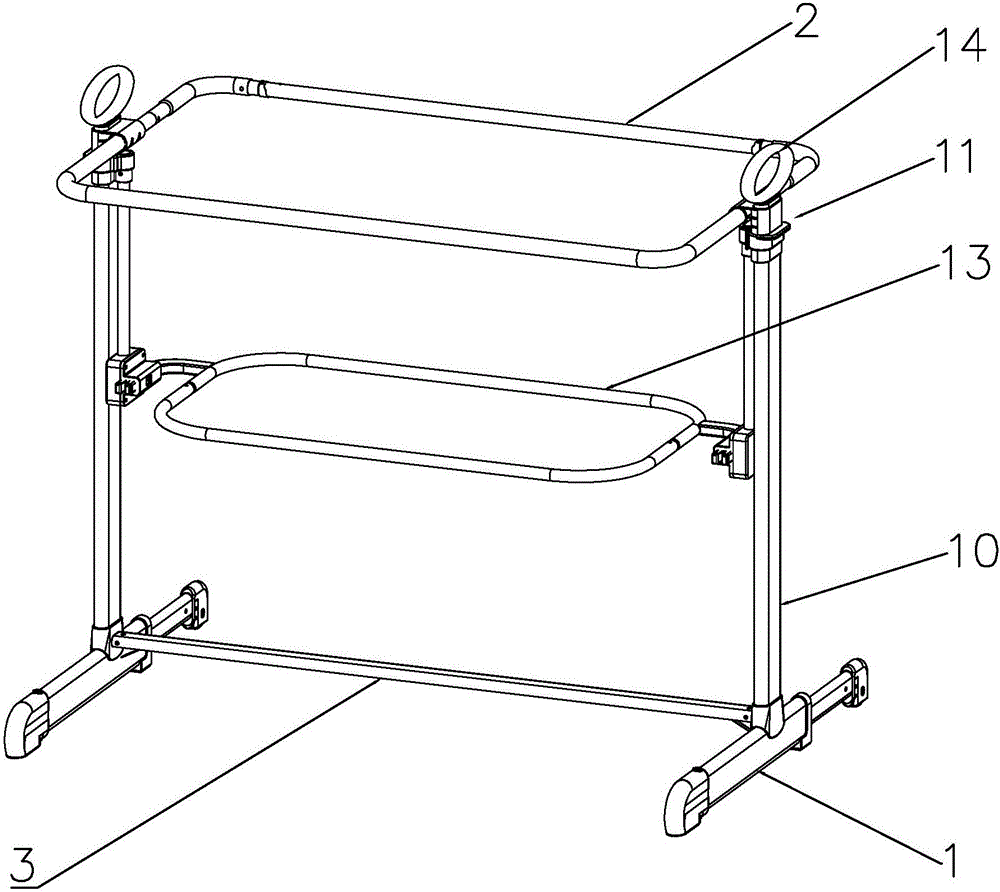

圖2為本實用新型產品的立體圖；

圖3為本實用新型產品的爆炸圖；

圖4為本實用新型產品升降裝置、床架吊桿部分的立體圖；

圖5為本實用新型產品升降裝置、床架吊桿部分的立體圖；

圖6為本實用新型產品升降裝置、床架吊桿部分的拆分圖；

圖7為本實用新型產品升降裝置、床架吊桿部分的拆分圖；

圖8為圖1右上角B處的放大圖。

具體實施方式

如圖1-圖8所示：一種可調節床體高低的嬰兒床，嬰兒床的左、右兩側各設有一落地座腳1，落地座腳1向上固定有豎管10，豎管10上段設有多級檔位孔110，檔位孔110上固定有升降裝置11，左、右兩側的升降裝置11之間活動連接有一圈床護欄2；所述左、右兩側的升降裝置11均向下吊接有床架吊桿12，床架吊桿12之間固定連接有床架13。

所述左、右兩側的豎管10之間連接有支撐桿3。

所述的豎管10與落地座腳1之間固定有一連接固定件111，左、右兩側的固定件111之間連接有支撐桿3。

所述升降裝置11包括滑動內套件101，滑動內套件101上設有縱向管孔1011，縱向管孔1011的內壁設有鎖銷孔101A；所述滑動內套件101上段內側延伸有凸件一1012，凸件一1012上設有橫向管孔1013，橫向管孔1013與縱向管孔1011不互通；所述內套件101外側凸出有彈簧限位件1014；所述滑動內套件101的下方吊接有床架吊桿12；所述縱向管孔1011串在豎管10上；所述橫向管孔1013上串接有床護欄2；所述滑動內套件101上套有一滑動外套件102，滑動外套件102內側設有一空位部102A及彈簧放置槽102B，空位部102A上固定有“U”形殼件103，“U”形殼件103的左右兩壁設有傾斜式長條形滑桿孔103A，傾斜式長條形滑桿孔103A上橫穿有滑動桿103B，滑動桿103B上固定有鎖銷103C，鎖銷103C穿過鎖銷孔101A插入在檔位孔110上；所述彈簧放置槽102B上放置有復位彈簧102C，復位彈簧102C的現端頂壓在彈簧限位件1014，另一端頂壓在槽底；所述滑動外套件102外側延伸有手握支耳102D。

所述滑動內套件101的下方延伸有凸件二101B，凸件二101B通過鉚釘101C穿過本體將床架吊桿12固定連接吊緊，鉚釘101C兩端凸出的釘頭將滑動外套件102頂緊，防止它下滑脫出。

所述豎管10的頂部固定有提手14。

所述床架吊桿12底部固定有連接組件121，連接組件121包括連接件一121A，連接件一121A上連接有帶有插槽A的連接件二121B，連接件二121B上連接有固定殼121C，連接件一121A、連接件二121B、固定殼121C三者通 過螺絲固定為一體，其中連接件一121A與連接件二121B合并后的插槽A形成為插孔，左、右兩側的插孔之間固定連接有床架13，床架13通過兩端的端頭插入在插孔上固定。

所述床護欄2的至少一側設有可拆式護欄管。

具體產品結構如下：

一種可調節床體高低的嬰兒床，嬰兒床的左、右兩側各設有一落地座腳1，落地座腳1向上固定有豎管10，豎管10上段設有多級檔位孔110，檔位孔110上固定有升降裝置11，升降裝置11包括滑動內套件101，滑動內套件101上設有縱向管孔1011，縱向管孔1011的內壁設有鎖銷孔101A；所述滑動內套件101上段內側延伸有凸件一1012，凸件一1012上設有橫向管孔1013，橫向管孔1013與縱向管孔1011不互通；所述內套件101外側凸出有彈簧限位件1014；所述滑動內套件101的下方吊接有床架吊桿12；所述縱向管孔1011串在豎管10上；所述橫向管孔1013上串接有床護欄2；所述滑動內套件101上套有一滑動外套件102，滑動外套件102內側設有一空位部102A及彈簧放置槽102B，空位部102A上固定有“U”形殼件103，“U”形殼件103的左右兩壁設有傾斜式長條形滑桿孔103A，傾斜式長條形滑桿孔103A上橫穿有滑動桿103B，滑動桿103B上固定有鎖銷103C，鎖銷103C穿過鎖銷孔101A插入在檔位孔110上，正常情況下，滑動桿103B處于傾斜式長條形滑桿孔103A上端，鎖銷103C插入在檔位孔110上鎖定床體；所述彈簧放置槽102B上放置有復位彈簧102C，復位彈簧102C的現端頂壓在彈簧限位件1014，另一端頂壓在槽底；所述滑動外套件102外側延伸有手握支耳102D；所述滑動內套件101的下方延伸有凸件二101B，凸件二101B通過鉚釘101C穿過本體將床架吊桿12固定連接吊緊， 鉚釘101C兩端凸出的釘頭將滑動外套件102頂緊，防止它下滑脫出；所述豎管10的頂部固定有提手14；所述的豎管10與落地座腳1之間固定有一連接固定件111，左、右兩側的固定件111之間連接有支撐桿3。

所述床架吊桿12底部固定有連接組件121，連接組件121包括連接件一121A，連接件一121A上連接有帶有插槽A的連接件二121B，連接件二121B上連接有固定殼121C，連接件一121A、連接件二121B、固定殼121C三者通過螺絲固定為一體，其中連接件一121A與連接件二121B合并后的插槽A形成為插孔，左、右兩側的插孔之間固定連接有床架13，床架13通過兩端的端頭插入在插孔上固定。

所述床護欄2的至少一側設有可拆式護欄管。

所述傾斜式長條形滑桿孔103A的傾斜角度為30度-70度之間。

工作過程：

當要調節床體高低時，手握左、右兩邊的滑動外套件102的手握支耳102D，然后用力往上提，滑動桿103B受傾斜式長條形滑桿孔103A斜坡擠出壓力，滑動桿103B由傾斜式長條形滑桿孔103A上端跑到下端，同時，鎖銷103C被滑動桿103B帶動后退而被退出檔位孔110，此時，通過滑動外套件102推動滑動內套件101上升或下降，當達到所適合的高度時，松開雙手，滑動外套件102通過復位彈簧102C反彈復位，鎖銷103C落入相應的檔位孔110上，從而鎖定床體的高度，調節床體高度完成；床護欄2的一側設有可拆式護欄管，根據實際使用情況，床護欄2過高時，可以將一側拆下，方便抱、哄孩子。
