本實用新型涉及門窗框，具體涉及一種隔熱推拉窗上固定組合結構。

背景技術：

推拉窗是目前受到廣泛認可的一種窗戶，安裝于窗框內的窗扇分別可以沿著相應的導軌滑動；需要打開其中一個窗扇時，只要將該窗扇滑動到另一窗扇方向即可。在窗洞過高的情況下，窗扇過高影響美感；這種情況下，上不動、下滑動的帶亮推拉窗就是更好的選擇。

對于帶亮推拉窗，上固定是推拉窗的主要型材之一，其重要性在推拉窗型材中是顯著的。為方便安裝亮子窗，多采用上固定多與壓線組合。目前市售的帶亮推拉窗的上固定組合結構與邊封用螺釘組裝時，容易使用于安裝壓線的卡槽或者使用于安裝隔熱穿條的卡槽變形，降低推拉窗強度受損，耐用性差；但是擰松螺釘又會降低帶亮推拉窗的密封性，造成漏縫，使推拉窗的氣密性和水密性不高。

技術實現要素：

為克服上述現有技術的不足，本實用新型的目的在于提供一種強度高、密封性高和耐用性好的隔熱推拉窗的上固定組合結構。

為實現本實用新型的目的，本實用新型的方案是，一種隔熱推拉窗上固定組合結構，包括左固定型框和右固定型框，左、右固定型框的側面通過兩個隔熱穿條連接在一起，形成整體式結構；所述左固定型框左端向上和所述右固定型框右端向上各設有支撐腳；所述左固定型框的下端設有開口向下的用于與壓線卡接的凹槽，所述右固定型框的下端向下設有用于卡接窗框的卡板；在所述凹槽與所述左固定型框左端面之間的中部，所述左固定型框的下端向上設有用于安裝螺釘的左安裝卡槽；在所述卡板和所述右固定型框右端面之間的中部，所述右固定型框的下端中部向上設有用于安裝螺釘的右安裝卡槽。

為節省空間，提高結構的力學穩定性，優選地，所述凹槽凸向所述左固定型框的內部。

優選地，所述凹槽的左右兩側設有卡口，所述壓線卡接在所述卡口上。

為方便安裝，優選地，所述壓線包括豎直設置的豎板和傾斜設置的支撐板，豎板的下端和支撐板的下端成一銳角連接，豎板的上端和支撐板的上端分別設有卡頭；所述豎板的卡頭卡接在所述凹槽的右側卡口內，所述支撐板的卡頭卡接在所述凹槽的左側卡口內。

為使力學結構最為穩定，優選地，所述豎板和所述支撐板成45度角設置。

為增加密封性，同時減少推拉窗開窗和閉窗時的摩擦，優選地，所述豎板的右側面下部設有鋸齒部。

為使結構緊湊，節省空間，優選地，所述支撐腳呈倒“L”形；所述左固定型框的支撐腳朝上朝右延伸，所述右固定型框的支撐腳朝上朝左延伸。

為增加密封性，同時減少推拉窗開窗和閉窗時的摩擦，優選地，所述卡板的下端設置有鋸齒部。

為使結構緊湊，節省空間，優選地，所述左固定型框的右端設有左卡槽，所述右固定型框的左端設有右卡槽，兩個所述隔熱穿條的左右兩端分別嵌置在所述左卡槽和所述右卡槽內。

本實用新型的優點和有益效果在于：本實用新型隔熱推拉窗上固定組合結構采用左固定型框和右固定型框兩段連接式結構，有利于降低能耗，壓線與左固定型框之間連接牢固，通過拆卸壓線可以很方便安裝窗扇；設置左、右安裝卡槽合理，減少了安裝螺釘時對上固定件的結構損傷，使上固定組合結構可以與邊框更為緊密連接，增強推拉窗的整體密封性，同時保持整體的強度高，提高推拉窗的使用壽命。

附圖說明

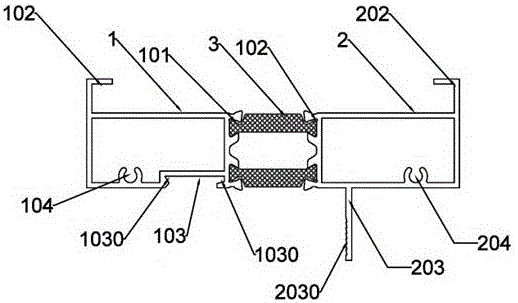

圖1是本實用新型隔熱推拉窗上固定組合結構示意圖；

圖2是本實用新型隔熱推拉窗上固定組合結構中上固定示意圖；

圖3是本實用新型隔熱推拉窗上固定組合結構中壓線示意圖。

圖中：1、左固定型框；2、右固定型框；3、隔熱穿條；4、壓線；101、左卡槽；102、左支撐腳；103、凹槽；104、左安裝卡槽；201、右卡槽；202、右支撐腳；203、卡板；204、右安裝卡槽；401、豎板；402、支撐板；1030、卡口；2030、鋸齒部；4010、卡頭；4011、鋸齒部；4020、卡頭。

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步描述。以下實施例僅用于更加清楚地說明本實用新型的技術方案，而不能以此來限制本實用新型的保護范圍。

如圖1至圖3所示，本實用新型一種隔熱推拉窗上固定組合結構，包括左固定型框1和右固定型框2，左固定型框1的右側面設有左卡槽101和右固定型框2的左側面設有右卡槽201，左固定型框1的右側面和右固定型框2的左側面通過兩個隔熱穿條3連接在一起，隔熱穿條3的的左右兩端分別嵌置在左卡槽101和右卡槽201內，從而使左固定型框1和右固定型框2形成整體式結構；左固定型框1左端向上設有左支撐腳102，右固定型框右端2向上設有右支撐腳202；為使結構緊湊，節省空間，左支撐腳102和右支撐腳202呈倒“L”形；左支撐腳102朝上朝右延伸，右支撐腳202朝上朝左延伸；左固定型框1的下端設有開口向下的用于與壓線4卡接的凹槽103，右固定型框2的下端向下設有用于卡接窗框的卡板203，卡板203的下端設置有鋸齒部2030，既可增加密封性，同時減少推拉窗開窗和閉窗時的摩擦接觸面積，方便推拉；在凹槽103與左固定型框1左端面之間的中部，左固定型框1的下端向上設有用于安裝螺釘的左安裝卡槽104；在卡板203和右固定型框2右端面之間的中部，右固定型框2的下端中部向上設有用于安裝螺釘的右安裝卡槽204。

為節省空間，提高結構的力學穩定性，優選的技術方案是，如圖2所示，左固定型框1的凹槽103凸向左固定型框1的內部。凹槽103的左右兩側設有卡口1030，壓線4卡接在卡口1030上。如圖3所示，壓線4包括豎直設置的豎板401和傾斜設置的支撐板402，豎板401的下端和支撐板402的下端成一銳角連接，豎板401的上端設有卡頭4010，支撐板402的上端分別設有卡頭4020；卡頭4010卡接在凹槽103的右側卡口1030內，卡頭4020卡接在凹槽103的左側卡口1030內。豎板401和支撐板402最好成45度角，可以使力學結構最為穩定。豎板401的右側面下部設有鋸齒部4011，可以既增加密封性，也可以減少推拉窗開窗和閉窗時的摩擦，方便推拉。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
