本實用新型涉及烹飪器具技術領域，具體而言，涉及一種烤盤及包括該烤盤的烹飪器具。

背景技術：

目前，現有的烤盤主要采用電熱方式間接加熱，由于傳統的電熱源散熱面比較小，與被加熱體要靠其他物質間接傳導，在電熱轉換的過程中，電能所產生的熱能不能很快地傳給被加熱體，造成電熱元件上熱量過于集中，電熱元件本身很快變得灼熱，電熱的很大一部分變成光能散失，造成電熱轉換效率較低，加熱效率不高；也有部分采用遠紅外加熱的，但是需設置專門的遠紅外加熱裝置來為烤盤加熱，結構復雜。

技術實現要素：

為了解決上述技術問題至少之一，本實用新型的一個目的在于提供一種烤盤。

本實用新型的另一個目的在于提供一種包括上述烤盤的烹飪器具。

為了實現上述目的，本實用新型第一方面的實施例提供了一種烤盤，包括：烤盤本體，所述烤盤本體由絕緣耐熱基板制成；導電發熱層，附設在所述烤盤本體的外壁面上。

本實用新型第一方面的實施例提供的烤盤，包括烤盤本體和導電發熱層，導電發熱層附設在烤盤本體的外壁面上，則導電發熱層通電后，可直接向烤盤本體進行熱傳導和熱輻射，從而實現了遠紅外輻射加熱和直接傳熱的結合，進而顯著提高了烤盤的加熱效率；同時，由于不需要設置額外的遠紅外加熱裝置，因而結構簡單，成本較低，有利于產品的市場推廣；此外，采用絕緣耐熱基板來制備烤盤本體，一方面避免了烤盤本體帶電導致用戶觸電的情況發生，從而保證了烤盤的安全性，另一方面便于導電發熱層的制備，并能夠有效延長烤盤的使用壽命。

值得說明的是，導電發熱層使面狀發熱材料與被加熱體(烤盤本體)之間形成最大限度的加熱面，因而傳熱熱阻小，通電加熱時，熱量可以很快地傳給烤盤本體，并且由于這種加熱方式熱傳導性好，所以導電發熱層本身溫度并不太高，沒有發紅、灼熱現象產生，輻射熱損失很小，所以熱效率相當高，一般都在85％左右。

另外，本實用新型提供的上述實施例中的烤盤還可以具有如下附加技術特征：

在上述技術方案中，所述絕緣耐熱基板為微晶玻璃板。

絕緣耐熱基板為微晶玻璃板，即采用微晶玻璃板來制備烤盤本體，一方面微晶玻璃具有優良的物理化學性能，強度高、耐高溫耐熱性能好，是制備導電發熱層的良好基材，且具有優良的抗熱震性能，因而能夠有效延長烤盤的使用壽命；另一方面遠紅外線可穿透微晶玻璃，從而進一步降低了輻射熱損失，進一步提高了烤盤的遠紅外輻射傳熱效率；此外，微晶玻璃的裝飾性能好，可制備出各種各樣的圖案，以提高產品的美觀性。當然，絕緣耐熱基板也可以為抗熱震陶瓷或其他絕緣耐熱基板等，本領域的技術人員應當理解，這些技術方案也在本實用新型的保護范圍內。

在上述任一技術方案中，所述絕緣耐熱基板的厚度為2.0mm～10.0mm。

設置絕緣耐熱基板的厚度不小于2.0mm，能夠避免烤盤基體過薄導致烤盤本體易被磨透而降低烤盤使用壽命的情況發生；設置絕緣耐熱基板的厚度不大于10.0mm，能夠避免烤盤本體過厚導致加熱速度過慢的情況發生。

在上述任一技術方案中，所述導電發熱層包括：導電膜層，附設在所述烤盤本體的外壁面上；和電極膜層，附設在所述導電膜層背離所述烤盤本體的層面上，并與所述導電膜層電連接。

導電發熱膜層包括導電膜層和電極膜層，電極膜層接通電源后，導電膜層通電發熱，進而對烤盤本體進行熱傳導和熱輻射。具體地，制備時，先采用溶膠-凝膠技術制備透明的導電膜溶膠，然后將該溶膠噴涂到絕緣耐熱基板表面，即得到導電膜層；接著以銀漿為原料，采用絲網印刷工藝在導電膜層的層面上制備電極膜層即可。

在上述任一技術方案中，所述導電膜層附設在所述烤盤本體的盤底的外壁面上。

由于烤盤的深度一般比較淺，且食物大多不與烤盤側壁接觸，故烤盤側壁對食物的加熱貢獻相對較小，因此只在烤盤本體的盤底的外壁面上設置導電膜層即可基本滿足加熱需要；同時，這樣設置還簡化了烤盤的制備工藝，節約了原料，有效降低了烤盤的生產制造成本。

在上述任一技術方案中，所述導電膜層的厚度為100nm～700nm，所述電極膜層的厚度為5.0μm～20μm。

設置導電膜層的厚度不小于100nm，能夠避免導電膜層過薄導致生成的熱量過少而降低加熱效率的情況發生；設置導電膜層的厚度不大于700nm，能夠避免導電膜層過厚導致成本過高的情況發生。設置電極膜層的厚度不小于0.5μm，能夠避免電極膜層過薄導致電極膜層易被磨透而降低產品使用壽命的情況發生；設置電極膜層的厚度不大于20μm，能夠避免電極膜層過厚導致產品成本過高的情況發生。

在上述任一技術方案中，所述烤盤還包括：不粘涂層，附設在所述烤盤本體的內壁面上。

不粘涂層的設置，能夠有效避免食物粘在烤盤本體上，這樣一方面提高了食物的烹飪效果，另一方面便于烤盤的清洗，均有效提高了用戶的使用舒適度，便于產品的市場推廣。

在上述任一技術方案中，所述不粘涂層為陶瓷涂層。

陶瓷涂層在保證產品不粘效果的基礎上，還具有優異的耐熱、耐高溫、耐腐蝕性能，可直接與食物接觸，健康環保；同時陶瓷涂層與絕緣耐熱基板的熱膨脹系數相對接近，故結合力強，不易脫落，進而延長了產品的使用壽命。優選地，采用透明的陶瓷涂層，這樣可以在絕緣耐熱基板的內壁面上制備圖案，以提高產品的美觀度。

在上述任一技術方案中，所述不粘涂層的厚度為15μm～40μm。

設置不粘涂層的厚度不小于15μm，能夠避免不粘涂層過薄導致不粘涂層易被磨透而降低產品使用壽命的情況發生；設置不粘涂層的厚度不大于40μm，能夠避免因不粘涂層過厚導致產品加熱效率降低的情況發生。

在上述任一技術方案中，所述烤盤還包括：粗糙層，所述烤盤本體的內壁面上形成有所述粗糙層，且所述不粘涂層附設在所述粗糙層的層面上。

粗糙層的設置，使得烤盤本體的內壁面上形成凹凸不平的結構，這樣能夠進一步提高不粘涂層與烤盤本體之間的結合力，進一步降低不粘涂層脫落的概率，從而進一步延長烤盤的使用壽命。具體地，制備時，采用噴砂工藝在烤盤本體的內壁面上制備粗糙層，然后在粗糙層上噴涂陶瓷涂料，得到陶瓷不粘涂層。

在上述任一技術方案中，所述粗糙層的粗糙度為10μm～50μm。

設置粗糙層的粗糙度不小于10μm，能夠避免粗糙度過小而起不到提高不粘涂層與烤盤本體之間的結合力的作用；設置粗糙層的粗糙度不大于50μm，能夠避免粗糙度過大導致烤盤本體強度嚴重降低的情況發生。

本實用新型第二方面的實施例提供了一種烹飪器具，包括上述第一方面實施例中任一項所述的烤盤。

本實用新型第二方面的實施例提供的烹飪器具，因設置有第一方面實施例中任一項的烤盤，因而具有上述實施例中任一項的有益效果，在此不再贅述。

在上述技術方案中，所述烹飪器具為烤箱或煎烤機。

本實用新型的附加方面和優點將在下面的描述部分中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

圖1是本實用新型一個實施例所述的烤盤的立體結構示意圖；

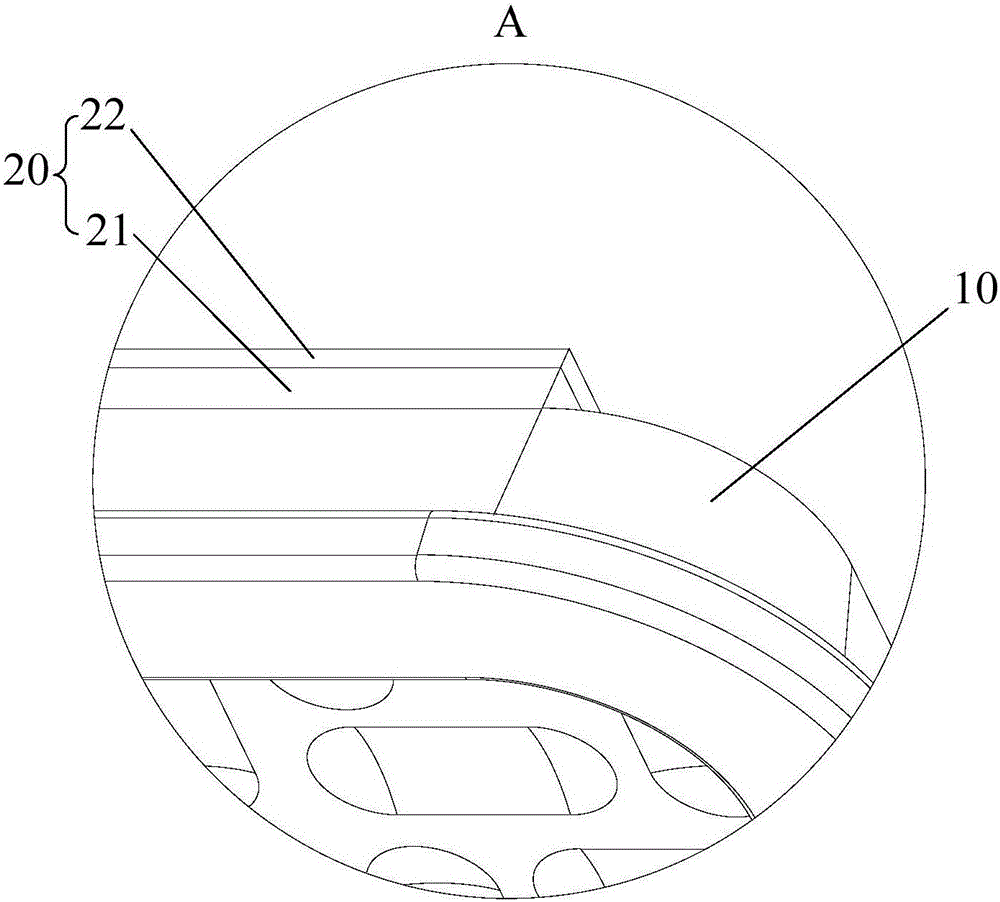

圖2是圖1中A部的放大結構示意圖；

圖3是圖1所示烤盤的主視結構示意圖；

圖4是圖3所示烤盤B-B向的剖視結構示意圖；

圖5是圖4中C部的放大結構示意圖。

其中，圖1至圖5中的附圖標記與部件名稱之間的對應關系為：

1烤盤，10烤盤本體，20導電發熱層，21導電膜層，22電極膜層，30粗糙層，40不粘涂層。

具體實施方式

為了能夠更清楚地理解本實用新型的上述目的、特征和優點，下面結合附圖和具體實施方式對本實用新型進行進一步的詳細描述。需要說明的是，在不沖突的情況下，本申請的實施例及實施例中的特征可以相互組合。

在下面的描述中闡述了很多具體細節以便于充分理解本實用新型，但是，本實用新型還可以采用其他不同于在此描述的其他方式來實施，因此，本實用新型的保護范圍并不受下面公開的具體實施例的限制。

下面參照?qǐng)D1至圖5描述根據本實用新型一些實施例所述的烤盤及烹飪器具。

如圖1至圖5所示，本實用新型第一方面的實施例提供的烤盤1，包括：烤盤本體10和導電發熱層20。

具體地，烤盤本體10由絕緣耐熱基板制成；導電發熱層20附設在烤盤本體10的外壁面上。

本實用新型第一方面的實施例提供的烤盤1，包括烤盤本體10和導電發熱層20，導電發熱層20附設在烤盤本體10的外壁面上，則導電發熱層20通電后，可直接向烤盤本體10進行熱傳導和熱輻射，從而實現了遠紅外輻射加熱和直接傳熱的結合，進而顯著提高了烤盤1的加熱效率；同時，由于不需要設置額外的遠紅外加熱裝置，因而結構簡單，成本較低，有利于產品的市場推廣；此外，采用絕緣耐熱基板來制備烤盤本體10，一方面避免了烤盤本體10帶電導致用戶觸電的情況發生，從而保證了烤盤1的安全性，另一方面便于導電發熱層20的制備，并能夠有效延長烤盤1的使用壽命。

值得說明的是，導電發熱層20使面狀發熱材料與被加熱體(烤盤本體10)之間形成最大限度的加熱面，因而傳熱熱阻小，通電加熱時，熱量可以很快地傳給烤盤本體10，并且由于這種加熱方式熱傳導性好，所以導電發熱層20本身溫度并不太高，沒有發紅、灼熱現象產生，輻射熱損失很小，所以熱效率相當高，一般都在85％左右。

在本實用新型的一些實施例中，絕緣耐熱基板的厚度為2.0mm～10.0mm。

在上述實施例中，設置絕緣耐熱基板的厚度不小于2.0mm，能夠避免烤盤1基體過薄導致烤盤本體10易被磨透而降低烤盤1使用壽命的情況發生；設置絕緣耐熱基板的厚度不大于10.0mm，能夠避免烤盤本體10過厚導致加熱速度過慢的情況發生。

優選地，絕緣耐熱基板為微晶玻璃板。

在該實施例中，絕緣耐熱基板為微晶玻璃板，即采用微晶玻璃板來制備烤盤本體10，一方面微晶玻璃具有優良的物理化學性能，強度高、耐高溫耐熱性能好，是制備導電發熱層20的良好基材，且具有優良的抗熱震性能，因而能夠有效延長烤盤1的使用壽命；另一方面遠紅外線可穿透微晶玻璃，從而進一步降低了輻射熱損失，進一步提高了烤盤1的遠紅外輻射傳熱效率；此外，微晶玻璃的裝飾性能好，可制備出各種各樣的圖案，如圖1和圖2所示，以提高產品的美觀性。

當然，絕緣耐熱基板也可以為抗熱震陶瓷或其他絕緣耐熱基板等，本領域的技術人員應當理解，這些技術方案也在本實用新型的保護范圍內。

在本實用新型的一些實施例中，如圖2、圖4和圖5所示，導電發熱層20包括：導電膜層21和電極膜層22。

具體地，導電膜層21可以為電熱膜，也稱之為遠紅外加熱膜。導電膜層21附設在烤盤本體10的外壁面上；電極膜層22附設在導電膜層21背離烤盤本體10的層面上，并與導電膜層21電連接。其中，如圖4所示，導電發熱膜層包括兩個電極膜層22，均附設在導電膜層21背離烤盤本體10的層面上，用于分別連接電源的正極和負極。

優選地，如圖4所示，導電膜層21附設在烤盤本體10的盤底的外壁面上。

具體地，導電膜層21的厚度為100nm～700nm，電極膜層22的厚度為5.0μm～20μm。

在上述實施例中，導電發熱膜層包括導電膜層21和電極膜層22，電極膜層22接通電源后，導電膜層21通電發熱，進而對烤盤本體10進行熱傳導和熱輻射。具體地，制備時，先采用溶膠-凝膠技術制備透明的導電膜溶膠，然后將該溶膠噴涂到絕緣耐熱基板表面，即得到導電膜層21；接著以銀漿為原料，采用絲網印刷工藝在導電膜層21的層面上制備電極膜層22即可。

由于烤盤1的深度一般比較淺，且食物大多不與烤盤1側壁接觸，故烤盤1側壁對食物的加熱貢獻相對較小，因此只在烤盤本體10的盤底的外壁面上設置導電膜層21即可基本滿足加熱需要；同時，這樣設置還簡化了烤盤1的制備工藝，節約了原料，有效降低了烤盤1的生產制造成本。

設置導電膜層21的厚度不小于100nm，能夠避免導電膜層21過薄導致生成的熱量過少而降低加熱效率的情況發生；設置導電膜層21的厚度不大于700nm，能夠避免導電膜層21過厚導致成本過高的情況發生。設置電極膜層22的厚度不小于0.5μm，能夠避免電極膜層22過薄導致電極膜層22易被磨透而降低產品使用壽命的情況發生；設置電極膜層22的厚度不大于20μm，能夠避免電極膜層22過厚導致產品成本過高的情況發生。

在本實用新型的一些實施例中，進一步地，如圖4和圖5所示，烤盤1還包括：不粘涂層40，附設在烤盤本體10的內壁面上。

具體地，不粘涂層40的厚度為15μm～40μm。

可選地，不粘涂層40為陶瓷涂層。

在上述實施例中，不粘涂層40的設置，能夠有效避免食物粘在烤盤本體10上，這樣一方面提高了食物的烹飪效果，另一方面便于烤盤1的清洗，均有效提高了用戶的使用舒適度，便于產品的市場推廣。

陶瓷涂層在保證產品不粘效果的基礎上，還具有優異的耐熱、耐高溫、耐腐蝕性能，可直接與食物接觸，健康環保；同時陶瓷涂層與絕緣耐熱基板的熱膨脹系數相對接近，故結合力強，不易脫落，進而延長了產品的使用壽命。

優選地，采用透明的陶瓷涂層，這樣可以在絕緣耐熱基板的內壁面上制備圖案，如圖1和圖2所示，以提高產品的美觀度。

設置不粘涂層40的厚度不小于15μm，能夠避免不粘涂層40過薄導致不粘涂層40易被磨透而降低產品使用壽命的情況發生；設置不粘涂層40的厚度不大于40μm，能夠避免因不粘涂層40過厚導致產品加熱效率降低的情況發生。

在上述實施例中，進一步地，如圖4和圖5所示，烤盤1還包括：粗糙層30，烤盤本體10的內壁面上形成有粗糙層30，且不粘涂層40附設在粗糙層30的層面上。

具體地，粗糙層30的粗糙度為10μm～50μm。

在該實施例中，粗糙層30的設置，使得烤盤本體10的內壁面上形成凹凸不平的結構，這樣能夠進一步提高不粘涂層40與烤盤本體10之間的結合力，進一步降低不粘涂層40脫落的概率，從而進一步延長烤盤1的使用壽命。具體地，制備時，采用噴砂工藝在烤盤本體10的內壁面上制備粗糙層30，然后在粗糙層30上噴涂陶瓷涂料，得到陶瓷不粘涂層40。

設置粗糙層30的粗糙度不小于10μm，能夠避免粗糙度過小而起不到提高不粘涂層40與烤盤本體10之間的結合力的作用；設置粗糙層30的粗糙度不大于50μm，能夠避免粗糙度過大導致烤盤本體10強度嚴重降低的情況發生。

下面結合本實用新型的一個具體實施例來詳細描述本申請?zhí)峁┑目颈P1及其制備方法。

在該具體實施例中，烤盤1由內到外依次包括不粘涂層40、粗糙層30、烤盤本體10、導電膜層21和電極膜層22，其中，烤盤本體10為微晶玻璃板，不粘涂層40為透明的陶瓷涂層，粗糙層30為噴砂層，該烤盤1的制作流程為：

采用微晶玻璃板制備烤盤本體10；

將烤盤本體10預熱到600℃-700℃；

將采用溶膠凝膠技術制得的透明溶膠噴涂在烤盤本體10的外底壁上，形成導電膜層21；

采用絲網印刷工藝在導電膜層21的層面上印刷銀漿電極，得到電極膜層22；

在烤盤本體10的內壁面上噴砂，得到粗糙層30，所用砂型可以為金剛砂、棕剛玉、白剛玉、玻璃紗等，噴砂壓力為0.2MPa-1.0MPa；

把透明的陶瓷涂料噴涂在粗糙層30的層面上，在260℃-280℃的溫度下固化15min-20min，得到透明的陶瓷不粘涂層40，得到烤盤1。

本實用新型第二方面的實施例提供的烹飪器具(圖中未示出)，包括上述第一方面實施例中任一項的烤盤1。

本實用新型第二方面的實施例提供的烹飪器具，因設置有第一方面實施例中任一項的烤盤1，因而具有上述實施例中任一項的有益效果，在此不再贅述。

在上述實施例中，烹飪器具為烤箱或煎烤機。

綜上所述，本實用新型提供的烤盤，包括烤盤本體和導電發熱層，導電發熱層附設在烤盤本體的外壁面上，則導電發熱層通電后，可直接向烤盤本體進行熱傳導和熱輻射，從而實現了遠紅外輻射加熱和直接傳熱的結合，進而顯著提高了烤盤的加熱效率；同時，由于不需要設置額外的遠紅外加熱裝置，因而結構簡單，成本較低，有利于產品的市場推廣；此外，采用絕緣耐熱基板來制備烤盤本體，一方面避免了烤盤本體帶電導致用戶觸電的情況發生，從而保證了烤盤的安全性，另一方面便于導電發熱層的制備，并能夠有效延長烤盤的使用壽命。

在本實用新型中，術語“第一”、“第二”僅用于描述的目的，而不能理解為指示或暗示相對重要性。術語“安裝”、“相連”、“連接”、“固定”等術語均應做廣義理解，例如，“連接”可以是固定連接，也可以是可拆卸連接，或一體地連接；“相連”可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

在本說明書的描述中，術語“一個實施例”、“一些實施例”、“具體實施例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或?qū)嵗６遥枋龅木唧w特征、結構、材料或特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
