本發明涉及器皿存儲裝置領域，具體屬于一種多功能專用器皿存儲柜。

背景技術：

隨著社會的不斷發展，實驗人員及相關科研人員為了獲取解決實際問題的相關數據結果，以便能夠提出更為合理解決實際問題的方案。在實際試驗取樣過程中，通常需要保證取量實驗材料的器皿務必清潔干燥，不會發生二次污染試驗樣品的問題。為了達到上述要求，目前實驗人員及科研人員通常先將使用的器皿，用純凈去離子水清洗干凈，然后放入高溫干燥箱或干燥皿中干燥，隨后使用取樣。通常選用的干燥方式存在以下問題：1，玻璃器皿或陶瓷干鍋器皿在高溫干燥后，快速進入常溫冷卻，極易破裂或產生微型裂紋，導致器皿損壞或報廢；2，高溫干燥條件下的器皿，需要選用夾子或其它耐高溫工具，取送不方便；3，整體存放實驗器皿的物體，或固定安裝在試驗區域，或整體取放固定在試驗臺，移動不方便。針對上述問題，本發明提供一種多功能專用器皿存儲柜。

技術實現要素：

本發明提供一種多功能專用器皿存儲柜，通過對帶吸盤可調托臺、儲物機構、管控顯示臺和可折疊推拉把手進行優選設計組合，使得本發明可以存儲不同種類及不同外形的實驗室專用器皿，單位空間存儲量大，使用方便，可時時檢測存儲柜溫濕度，適合環保領域或科研實驗室普遍推廣使用。

為實現上述要求，本發明采用的技術方案如下：

一種多功能專用器皿存儲柜，其特征是包括帶吸盤可調托臺、儲物機構、管控顯示臺和可折疊推拉把手，所述帶吸盤可調托臺包括帶閥門雙層盤吸、支撐托、承重桿和卡件緊固銷，所述儲物機構包括活動頂蓋、多層鏤空托板、帶鏈條式限位卡板、可滾動鎖緊卡輪、側門和正開門，所述管控顯示臺由溫度顯示儀、濕度測量儀、傳感器、加熱管、顯示屏和報警裝置組成，所述可折疊推拉把手安裝在正開門門板的中間，由兩節不銹鋼管制成，帶下壓按鈕可伸縮。

所述帶吸盤可調托臺中的帶閥門雙層盤吸包括外層半球形中空橡膠墊、內層倒置半球形可充氣橡膠膜和可調進閉氣閥構成，可調進閉氣閥安裝在外層半球形中空橡膠墊和內層倒置半球形可充氣橡膠膜中間的側面位置，支撐托外形為半球形，由不銹鋼制成，承重桿由鋼棒制成，通過卡件緊固銷安裝在支撐托的底部，承重桿的底部嵌裝在帶閥門雙層盤吸上面。

所述儲物機構中的活動頂蓋由透明鋼化玻璃制成，通過不銹鋼制成的高度可調卡板安裝在兩邊的側門上面，帶鏈條式限位卡板由橡膠卡頭、立板和鏈條小卡板組成，整體安裝在兩邊側門與正開門接觸的一面，可滾動鎖緊卡輪共有4個，安裝固定在整體儲物機構底部四角處與地面接觸。

所述管控顯示臺中的溫度顯示儀和濕度測量儀具有顯示平板，可以預設定檢測存儲柜內的溫濕度，傳感器共有8個，4個溫度傳感器和4個濕度傳感器，加熱管有2個，報警裝置與顯示屏相互連接，當溫度或濕度達到設定參數值時，自動報警同時斷開加熱管電源。

所述可折疊推拉把手安裝在正開門門板的中間，正開門門板由雙層不銹鋼板復合而成，正開門門板的中間有‘回’字型凹槽，可折疊推拉把手的兩端通過螺栓固定在‘回’字型凹槽內，不用時，可折疊推拉把手經過折疊后可以卡裝在‘回’字型凹槽內。

與已有技術相比，本發明的有益效果如下：

本發明通過對帶吸盤可調托臺、儲物機構、管控顯示臺和可折疊推拉把手進行優選設計組合，可以解決玻璃器皿或陶瓷干鍋器皿在高溫干燥后，快速進入常溫冷卻，極易破裂或產生微型裂紋，導致器皿損壞或報廢，高溫干燥條件下的器皿，需要選用夾子或其它耐高溫工具，取送不方便的問題。此外，本發明底部安裝有可滾動鎖緊卡輪，確保整體存儲柜移動方便。本發明可以存儲不同種類及不同外形的實驗室專用器皿，單位空間存儲量大，使用方便，可時時檢測存儲柜溫濕度，適合環保領域或科研實驗室普遍推廣使用。

附圖說明

圖1為本發明的結構示意圖；

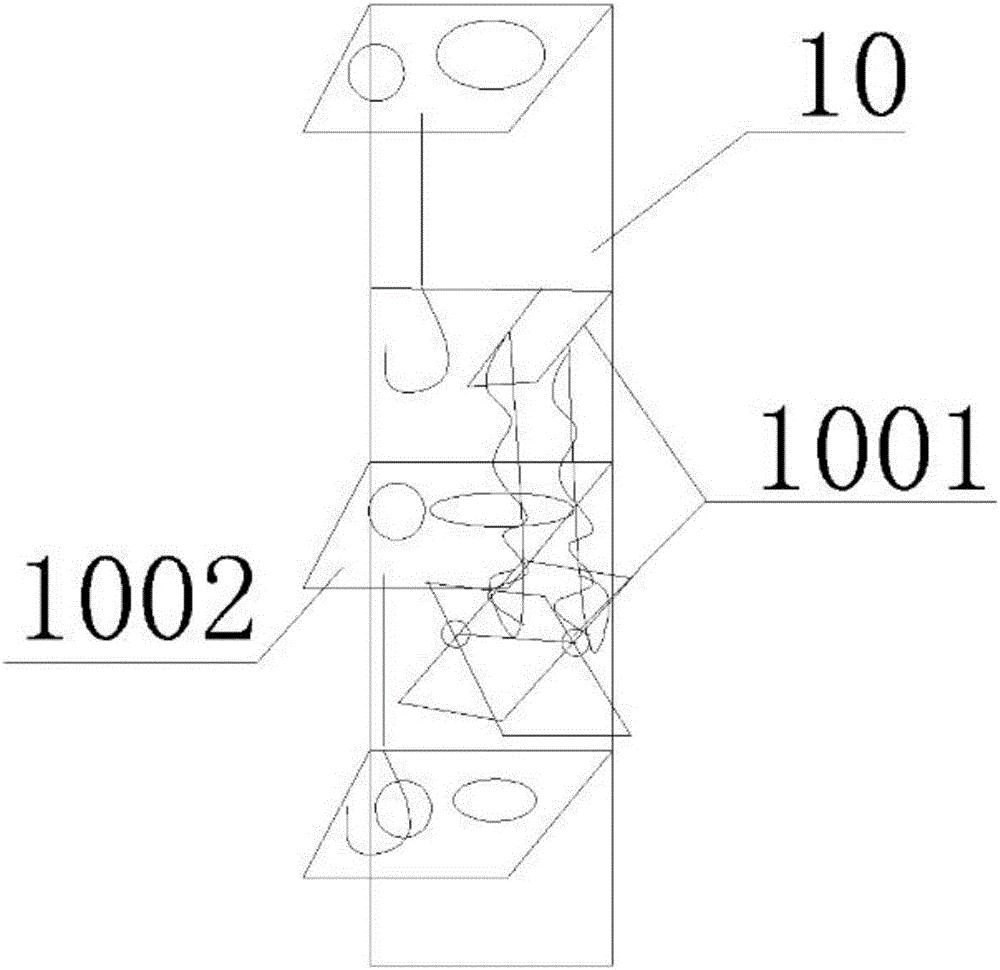

圖2為帶鏈條式限位卡板。

具體實施方式

參見附圖：一種多功能專用器皿存儲柜，其特征是包括帶吸盤可調托臺、儲物機構、管控顯示臺和可折疊推拉把手，所述帶吸盤可調托臺包括帶閥門雙層盤吸1、支撐托15、承重桿14和卡件緊固銷16，所述儲物機構包括活動頂蓋5、多層鏤空托板4、帶鏈條式限位卡板10、可滾動鎖緊卡輪2、側門和正開門11，所述管控顯示臺由溫度顯示儀9、濕度測量儀7、傳感器、加熱管3、顯示屏8和報警裝置6組成，所述可折疊推拉把手12安裝在正開門11門板的中間，由兩節不銹鋼管制成，帶下壓按鈕可伸縮。所述帶吸盤可調托臺中的帶閥門雙層盤吸1包括外層半球形中空橡膠墊、內層倒置半球形可充氣橡膠膜和可調進閉氣閥構成，可調進閉氣閥安裝在外層半球形中空橡膠墊和內層倒置半球形可充氣橡膠膜中間的側面位置，支撐托15外形為半球形，由不銹鋼制成，承重桿14由鋼棒制成，通過卡件緊固銷16安裝在支撐托15的底部，承重桿14的底部嵌裝在帶閥門雙層盤吸上面。所述儲物機構中的活動頂蓋5由透明鋼化玻璃制成，通過不銹鋼制成的高度可調卡板安裝在兩邊的側門上面，帶鏈條式限位卡板10由橡膠卡頭、立板1002和鏈條小卡板1001組成，整體安裝在兩邊側門與正開門11接觸的一面，可滾動鎖緊卡輪2共有4個，安裝固定在整體儲物機構底部四角處與地面接觸。所述管控顯示臺中的溫度顯示儀9和濕度測量儀7具有顯示平板，可以預設定檢測存儲柜內的溫濕度，傳感器共有8個，4個溫度傳感器和4個濕度傳感器，加熱管3有2個，報警裝置6與顯示屏8相互連接，當溫度或濕度達到設定參數值時，自動報警同時斷開加熱管3電源。所述可折疊推拉把手12安裝在正開門11門板的中間，正開門11門板由雙層不銹鋼板復合而成，正開門11門板的中間有‘回’字型凹槽13，可折疊推拉把手12的兩端通過螺栓固定在‘回’字型凹槽13內，不用時，可折疊推拉把手12經過折疊后可以卡裝在‘回’字型凹槽13內。
