本實用新型屬于機械技術領域，涉及一種支撐型沙發坐框。

背景技術：

沙發是一種裝有軟墊的椅子。為了保證沙發的舒適性，在沙發內裝有彈簧，然后再在彈簧上安裝柔性的海綿。

沙發上采用的彈簧一般為蛇簧，它是沙發結構中的重要組成部分，蛇簧也稱S簧或拉簧，因形狀似字母S且具有拉伸性能所以通常稱為蛇簧。

為了對蛇簧進行固定，通常蛇簧是聯接在一個本體上的。也就是說，蛇簧與本體組成一新型沙發坐框，這樣的結構便于模塊化組裝沙發，而且柔性的海綿體也能方便的放置在新型沙發坐框上。

中國專利其公開號CN2843213提供了“沙發框架”，它是具有一定強裝飾性及實用性的沙發框架。上述沙發框架主要由沙發靠背框架、沙發扶手、沙發底座框架及沙發腳組成，所述的沙發靠背框架、沙發扶手、沙發底座框架及沙發腳均由熱固性樹脂包金屬骨架而成，即內層均為金屬骨架，而其外層均為熱固性樹脂。利用熱固性樹脂加固化劑后常溫常壓下在模具中能固化成型的特點，可按不同需要設計出各種模具，以獲得各種不同藝術造型的沙發靠背框架、沙發扶手、沙發底座框架及沙發腳，經過組合裝配，便可制成美觀實用的沙發框架。同時利用金屬作為骨架，保證了結構強度。如此便能簡便地得到美觀又堅固實用的沙發框架，滿足人們對其裝飾效果及實用性的需要，特別適合沙發制作中使用。

可以看出，上述框架由于具有多個部分，例如：沙發扶手和沙發腳，其整體結構復雜，成本比較高。一旦某個部分損壞，需要將整個框架進行更換，其成本比較高。

技術實現要素：

本實用新型的目的是針對現有技術存在的上述問題，提供一種結構緊湊且穩定性高的支撐型沙發坐框。

本實用新型的目的可通過下列技術方案來實現：

一種支撐型沙發坐框，包括框體和蛇簧，上述框體呈方框狀，上述蛇簧的數量為若干根且蛇簧平行的設置在框體內，其特征在于，所述蛇簧的兩端分別連接在對應的框體內側，還包括螺旋彈簧，三根蛇簧與一個螺旋彈簧之間形成一彈性支撐單元，其中兩根蛇簧為上蛇簧另外一根為下蛇簧，所述上蛇簧連接在螺旋彈簧的上端，所述下蛇簧連接在螺旋彈簧的下端，在螺旋彈簧的彈力作用下上述上蛇簧伸出框體上部。

彈性支撐單元中由于在上蛇簧與下蛇簧之間具有螺旋彈簧，在螺旋彈簧的彈力作用下上蛇簧能呈弧形拱起，并凸出于框體上部。

顯然，具有本坐框的沙發具備足夠的彈性。

可以看出，彈性支撐單元的設置創造性的使本坐框具有足夠的彈性。由于螺旋彈簧位于上蛇簧與下蛇簧之間，因此，其結構還比較緊湊。

在上述的支撐型沙發坐框中，所述的螺旋彈簧為錐形螺旋彈簧，錐形螺旋彈簧的上端為大尺寸端且上蛇簧分別連接在錐形螺旋彈簧上端的兩側處。

在上述的支撐型沙發坐框中，所述錐形螺旋彈簧的下端為小尺寸端，所述下蛇簧連接在錐形螺旋彈簧的中部處。

由于彈性支撐單元的下部只具有一根下蛇簧，因此，螺旋彈簧尺寸比較小的下端能穩定連接在下蛇簧上。同理，由于螺旋彈簧上端尺寸比較大，因此，兩根上蛇簧能穩定的連接在螺旋彈簧上端處。

在上述的支撐型沙發坐框中，所述蛇簧的端部連接在框體的上部處。

在上述的支撐型沙發坐框中，所述蛇簧的端部連接在框體的下部處。

蛇簧端部連接在框體上部處能使蛇簧能更加穩定的拱起并且凸出框體。

在上述的支撐型沙發坐框中，所述螺旋彈簧的下端通過圓筒狀的下定位筒將螺旋彈簧與下蛇簧相固連。

下定位筒套在螺旋彈簧與下蛇簧上，將螺旋彈簧與下蛇簧牢固的連接在一起。

在上述的支撐型沙發坐框中，所述螺旋彈簧的上端和上蛇簧上均連接有上定位筒，上述三個上定位筒通過一連接繩相聯。

通過上定位筒和連接繩能將兩根上蛇簧與螺旋彈簧上端穩定的連接在一起。

在上述的支撐型沙發坐框中，所述連接繩將所有彈性支撐單元中的上定位筒相串聯。

所有的彈性支撐單元共用連接繩其結構簡單、緊湊，而且，相鄰兩彈性支撐單元還能得到定位。

在上述的支撐型沙發坐框中，所述的連接繩為柔性的棉繩。

在上述的支撐型沙發坐框中，所述的上定位筒和下定位筒的側部具有貫穿的缺口。

缺口處閉合后上定位筒就能穩定的連接在上蛇簧和螺旋彈簧上，同理，下定位筒能穩定的連接在下蛇簧和螺旋彈簧上。

在上述的支撐型沙發坐框中，所述框體的兩側具有向其下部凹入的支撐部。

與現有技術相比，本支撐型沙發坐框創造性的在框體內設置兩個彈性支撐單元，從而使上蛇簧弧形拱起部分能穩定凸出框體上部，最終使具有本坐框的沙發具有穩定的彈性，具有很高的實用價值。

同時，相鄰兩彈性支撐單元通過同一根連接繩相聯，這樣不僅使本坐框結構緊湊，而且穩定性比較高。

附圖說明

圖1是本支撐型沙發坐框的俯視結構示意圖。

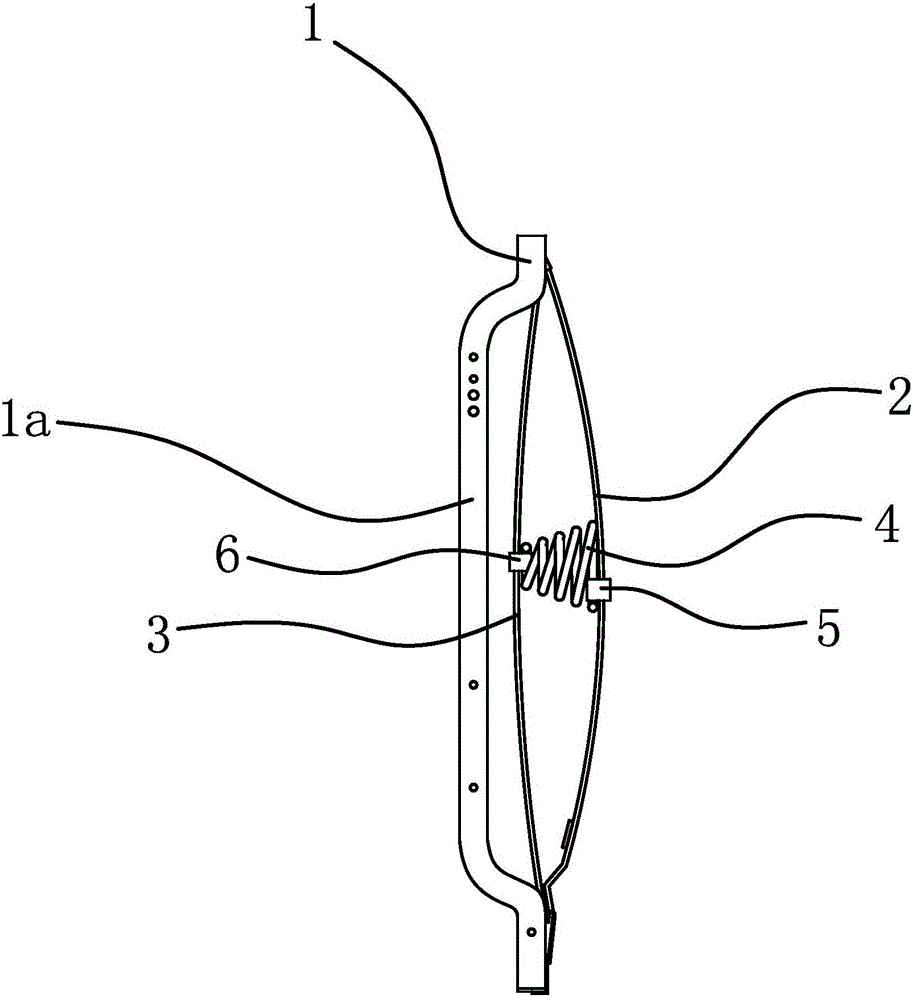

圖2是本支撐型沙發坐框的側視結構示意圖。

圖3是本支撐型沙發坐框中彈性支撐單元處的結構示意圖。

圖中，1、框體；1a、支撐段；2、上蛇簧；3、下蛇簧；4、螺旋彈簧；5、上定位筒；6、下定位筒；7、連接繩。

具體實施方式

如圖1和圖2和圖3所示，本支撐型沙發坐框，包括框體1和蛇簧，上述框體1呈方框狀，上述蛇簧的數量為若干根且蛇簧平行的設置在框體1內，所述蛇簧的兩端分別連接在對應的框體1內側，還包括螺旋彈簧4，三根蛇簧與一個螺旋彈簧4之間形成一彈性支撐單元，其中兩根蛇簧為上蛇簧另外一根為下蛇簧，所述上蛇簧2連接在螺旋彈簧4的上端，所述下蛇簧3連接在螺旋彈簧4的下端，在螺旋彈簧4的彈力作用下上述上蛇簧2伸出框體1上部。

所述的螺旋彈簧4為錐形螺旋彈簧4，錐形螺旋彈簧4的上端為大尺寸端且上蛇簧2分別連接在錐形螺旋彈簧4上端的兩側處。

所述錐形螺旋彈簧的下端為小尺寸端，所述下蛇簧3連接在錐形螺旋彈簧的中部處。

所述蛇簧的端部連接在框體1的上部處。

所述蛇簧的端部連接在框體1的下部處。

所述螺旋彈簧4的下端通過圓筒狀的下定位筒6將螺旋彈簧4與下蛇簧3相固連。

所述螺旋彈簧4的上端和上蛇簧2上均連接有上定位筒5，上述三個上定位筒5通過一連接繩7相聯。

所述連接繩7將所有彈性支撐單元中的上定位筒5相串聯。

所述的連接繩7為柔性的棉繩。

所述的上定位筒5和下定位筒6側部均具有貫穿的缺口。

所述框體1的兩側具有向其下部凹入的支撐部1a，上述上蛇簧2位于支撐部1a上部。

螺旋彈簧4的彈力作用下上蛇簧2能呈弧形拱起，并凸出于框體1上部。

顯然，具有本坐框的沙發具備足夠的彈性。

可以看出，彈性支撐單元的設置創造性的使本坐框具有足夠的彈性。由于螺旋彈簧4位于上蛇簧2與下蛇簧3之間，因此，其結構還比較緊湊。
