本實用新型涉及衛浴用品配件領域，具體涉及一種浴簾底端固定裝置。

背景技術：

對于衛浴空間較狹小的居家浴室，為了避免洗浴時水濺濕整間衛浴底面，往往以浴簾來分隔。然而，浴簾在實際使用中卻存在一定的問題，譬如，由于浴簾質量過輕，在淋浴沖洗過程中，當受到周邊空氣流動的影響會不可避免的要向內飄動，不能達到完全阻隔淋浴沖洗水的目的；同時，浴簾飄動后還會粘貼在人體皮膚表面，由于浴簾下部長時間處于潮濕狀態，很容易滋生細菌，并且對于在公共使用場合下的浴簾，有可能會引起交叉感染，危害人體健康；另外，浴簾向內飄不僅減少了洗浴空間，而且在冬天其保溫效果也不佳。

技術實現要素：

本實用新型的目的在于提供一種浴簾底端固定裝置，該固定裝置能有效地防止浴簾在淋浴沖洗過程中的飄動，從而能使浴簾完全阻隔淋浴沖洗水，也不會粘貼在人體皮膚表面對人體健康造成影響；另外，本固定裝置也不會使浴簾占據洗浴空間，在冬天可使浴簾保溫效果佳。

為實現上述目的，一種浴簾底端固定裝置，包括放置吸附在地面上硅膠條和呈長方體的磁條固定桿，所述硅膠條與底端設置有鐵絲或磁條Ⅰ的浴簾底端平行；所述硅膠條包括底板，所述底板兩側向上設有上沿，底板兩側向下設有下沿，所述上沿和下沿分別與底板之間形成夾角，所述底板與上沿和下沿之間呈一體結構；所述底板與上沿之間形成卡槽，所述磁條固定桿底端嵌入卡槽內，磁條固定桿的寬度與底板的寬度一致；所述磁條固定桿中部設有凹槽，所述凹槽內嵌入有與磁條Ⅰ相異性的磁條Ⅱ。

優選的，所述下沿與底板之間形成10°～15°的夾角。

優選的，所述上沿與底板之間形成15°～30°的夾角。

優選的，所述磁條固定桿為空心結構。

優選的，所述磁條固定桿的制作材料為鋁合金。

與現有技術相比，本實用新型通過硅膠條固定在地面上，從而可阻擋淋浴沖洗水流出浴室；通過在硅膠條上放置磁條固定桿并在磁條固定桿內設置磁條，可使得底端設置有鐵絲或磁條Ⅰ的浴簾吸附在磁條固定桿上，從而有效地防止了浴簾在淋浴沖洗過程中的飄動，進而能使浴簾完全阻隔淋浴沖洗水，也不會粘貼在人體皮膚表面對人體健康造成影響；另外，本固定裝置也不會使浴簾占據洗浴空間，在冬天可使浴簾保溫效果佳。本實用新型結構簡單、安裝方便，適于在衛浴領域廣泛應用。

附圖說明

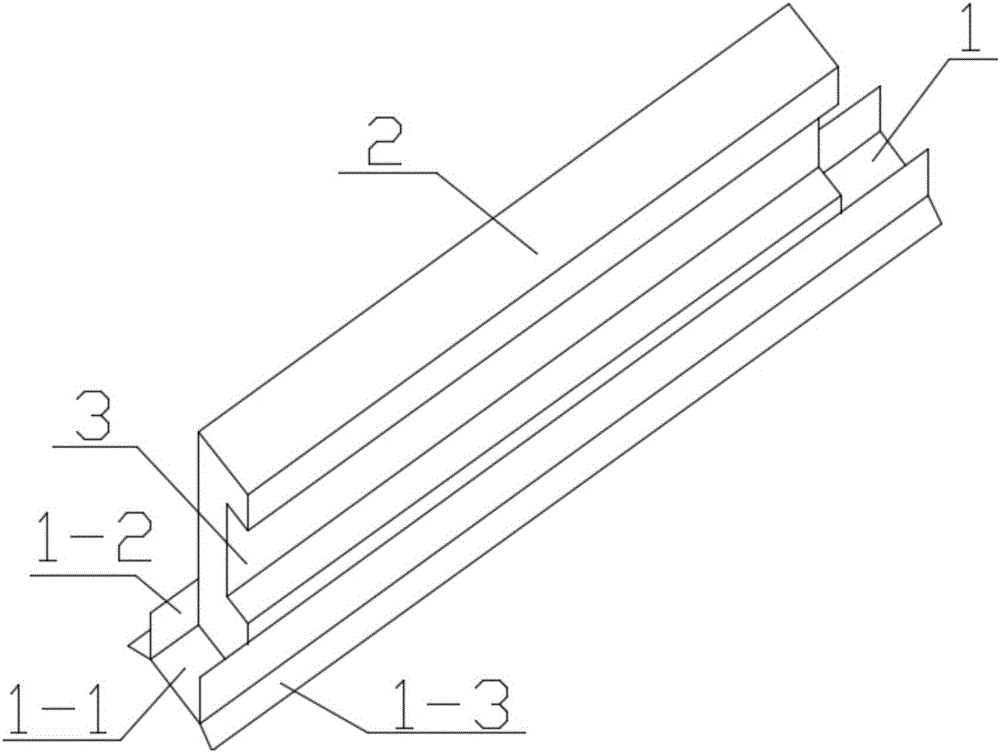

圖1是本實用新型的結構示意圖；

圖2是本實用新型的側視圖；

圖中：1、硅膠條，1-1、底板，1-2、上沿，1-3、下沿，2、磁條固定桿，3、凹槽。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

如圖1至圖2所示的一種浴簾底端固定裝置，包括放置吸附在地面上硅膠條1和呈長方體的磁條固定桿2，所述硅膠條1與底端設置有鐵絲或磁條Ⅰ的浴簾底端平行；所述硅膠條1包括底板1-1，所述底板1-1兩側向上設有上沿1-2，底板1-1兩側向下設有下沿1-3，所述上沿1-2和下沿1-3分別與底板1-1之間形成夾角，所述底板1-1與上沿1-2和下沿1-3之間呈一體結構；所述底板1-1與上沿1-2之間形成卡槽，所述磁條固定桿2底端嵌入卡槽內，磁條固定桿2的寬度與底板1-1的寬度一致；所述磁條固定桿2中部設有凹槽3，所述凹槽3內嵌入有與磁條Ⅰ相異性的磁條Ⅱ。

為了使硅膠條1更緊固的固定在地面上，所述下沿1-3與底板1-1之間形成10°～15°的夾角。

為了使上沿1-2對磁條固定桿2的固定效果更好，所述上沿1-2與底板1-1之間形成15°～30°的夾角。

為了節省成本，所述磁條固定桿2為空心結構。

由于本實用新型長期處于潮濕的環境中，為了延長磁條固定桿2的使用壽命，所述磁條固定桿2的制作材料為鋁合金。
