本實用新型涉及一種用于生活用品方面的壁架，屬于生活用品領域。

背景技術：

現代家具中依壁懸掛的架格，式樣雜多，可根據壁面大小使用要求而制造，有用于廚房掛件的，也稱為壁架。

現在家里的物品很多，如水杯、手電筒、眼鏡盒等物品沒有專門的放置位置，人家通常是隨便放置，當需要用到的時候，則不容易找到，給人們使用帶來不便。

現有壁架大部分采用的是簡單的框架結構，雖然能夠滿足其使用需求，但是容易出現固定不穩，對壁架的固定角度不具有選擇性。

技術實現要素：

本實用新型針對現有壁架大部分采用的是簡單的框架結構，雖然能夠滿足其使用需求，但是容易出現固定不穩，對壁架的固定角度不具有選擇性的問題，設計了一種用于生活用品方面的壁架。

本實用新型解決其技術問題所采取的技術方案是：

該一種用于生活用品方面的壁架，其結構包括：活動架體、固定架體、轉軸、固定孔、旋轉臂、旋轉臂放置槽架、旋轉臂固定孔組、旋轉臂放置槽架固定孔、螺栓，所述活動架體的底端安裝有固定架體，所述固定架體上安裝有固定孔，所述活動架體的下表面上安裝有旋轉臂，所述固定架體的右側表面上安裝有旋轉臂放置槽架，所述旋轉臂的另一端安裝在旋轉臂放置槽架的內部，所述旋轉臂上均勻的設有旋轉臂固定孔組，所述旋轉臂放置槽架頂端上設有旋轉臂放置槽架固定孔，所述旋轉臂放置槽架上設有的旋轉臂放置槽架固定孔與旋轉臂上設有的旋轉臂固定孔組上的任意孔之間通過螺栓進行固定。

所述旋轉臂與活動架體之間的連接方式為固定連接。

所述旋轉臂放置槽架與固定架體之間的連接方式為固定連接。

所述活動架體與固定架體之間通過轉軸進行活動連接。

本實用新型有如下優點：

1.本實用新型新穎獨特，借助旋轉臂的設計結構，很好的滿足了其使用需求，解決了由于現有壁架大部分采用的是簡單的框架結構，雖然能夠滿足其使用需求，但是容易出現固定不穩，對壁架的固定角度不具有選擇性的問題。

2.本實用新型結構簡單，易操作，制作方便，工藝性好，應用性廣。

附圖說明

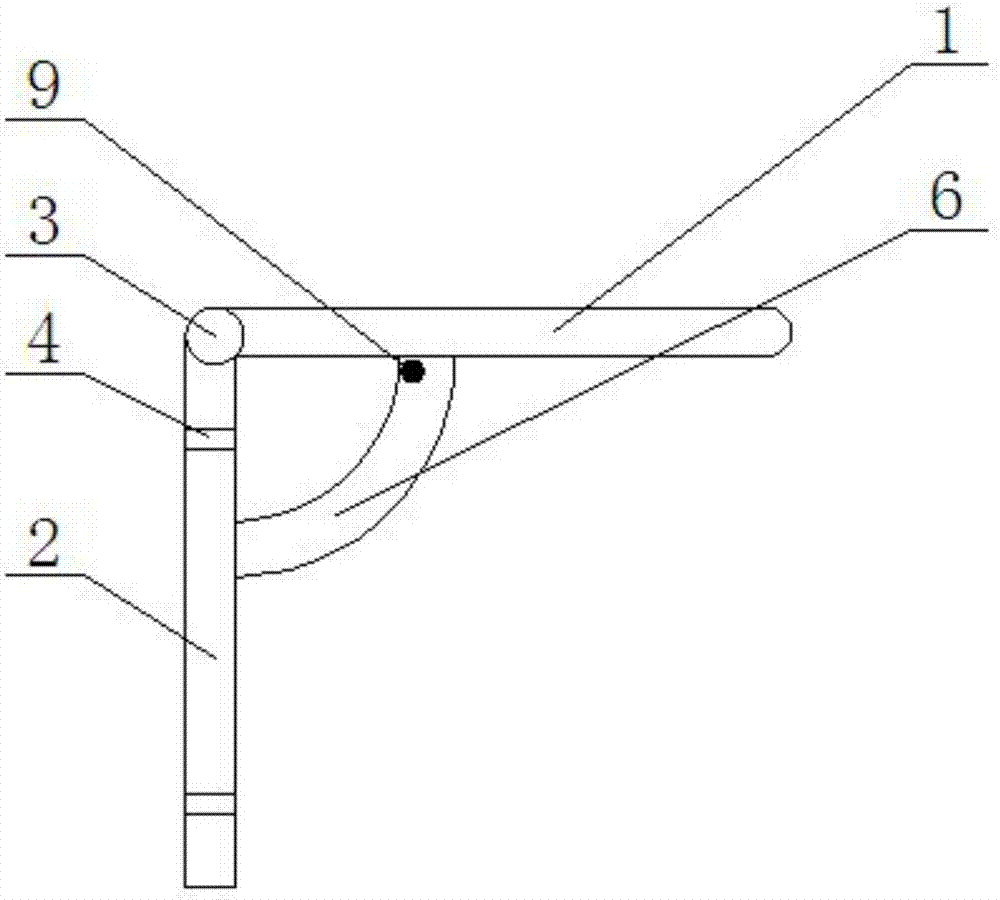

圖1為本實用新型整體結構圖；

圖2為本實用新型直角固定的結構圖。

圖中：1活動架體、2固定架體、3轉軸、4固定孔、5旋轉臂、6旋轉臂放置槽架、7旋轉臂固定孔組、8旋轉臂放置槽架固定孔、9螺栓。

具體實施方式

如圖1和圖2所示：一種用于生活用品方面的壁架，其結構包括：活動架體1、固定架體2、轉軸3、固定孔4、旋轉臂5、旋轉臂放置槽架6、旋轉臂固定孔組7、旋轉臂放置槽架固定孔8、螺栓9，所述活動架體1的底端安裝有固定架體2，所述固定架體2上安裝有固定孔4，所述活動架體1的下表面上安裝有旋轉臂5，所述固定架體2的右側表面上安裝有旋轉臂放置槽架6，所述旋轉臂5的另一端安裝在旋轉臂放置槽架6的內部，所述旋轉臂5上均勻的設有旋轉臂固定孔組7，所述旋轉臂放置槽架6頂端上設有旋轉臂放置槽架固定孔8，所述旋轉臂放置槽架6上設有的旋轉臂放置槽架固定孔8與旋轉臂5上設有的旋轉臂固定孔組7上的任意孔之間通過螺栓9進行固定，所述旋轉臂5與活動架體1之間的連接方式為固定連接，所述旋轉臂放置槽架6與固定架體2之間的連接方式為固定連接，所述活動架體1與固定架體2之間通過轉軸3進行活動連接。

本實施例所描述的一種用于生活用品方面的壁架，使用時通過固定孔4將固定架體2固定在墻壁上，旋轉活動架體1與固定架體2之間的角度，然后再通過螺栓9將旋轉活動架體1與固定架體2固定在所需的角度上，本實用新型新穎獨特，借助旋轉臂的設計結構，很好的滿足了其使用需求，解決了由于現有壁架大部分采用的是簡單的框架結構，雖然能夠滿足其使用需求，但是容易出現固定不穩，對壁架的固定角度不具有選擇性的問題，本實用新型結構簡單，易操作，制作方便，工藝性好，應用性廣。

以上所述，僅為本實用新型的具體實施方式，熟悉本領域的技術人員在本實用新型揭露的范圍內，可輕易想到的變化，都應涵蓋在實用新型的保護范圍之內。
