本實用新型涉及一種臺面支撐架結構。

背景技術：

現有的臺面支撐架結構包括四只支撐腳，臺面固定安裝在四只支撐腳的上端上，安裝比較麻煩，臺面下的活動空間比較小；使用時，四只支撐腳也會阻礙人們腳的活動。

技術實現要素：

本實用新型的目的是克服現有技術的不足而提供一種臺面支撐架結構，臺面可快速的安裝在臺面支撐架結構上，安裝方便，臺面下的活動空間大，功能多，運輸時占用的空間少。

為了達到上述目的，本實用新型是這樣實現的，其是一種臺面支撐架結構，其特征在于包括兩件支撐架結構、承托橫桿及兩塊以上的連接塊；其中

每件所述支撐架結構包括上水平支撐桿、下水平支撐桿及豎桿；所述豎桿的上下兩端分別與上水平支撐桿及下水平支撐桿固定；

所述承托橫桿的兩端分別與兩上水平支撐桿固定，承托橫桿承托臺面；

每塊所述連接塊的一端與上水平支撐桿固定，另一端承托臺面并與臺面固定。

在本技術方案中，在所述承托橫桿的兩端分別安裝有連接件，所述連接件包括安裝壁及間隔塊，所述安裝壁及間隔塊均與承托橫桿的端部固定，所述間隔塊承托在上水平支撐桿的上端面上，所述安裝壁通過緊固螺栓固定在上水平支撐桿的內側面上；所述連接塊的一端承托在上水平支撐桿的上端面上并通過緊固螺栓固定，連接塊該端的厚度與間隔塊的厚度相同。

在本技術方案中，還包括中間承托橫桿，所述中間承托橫桿的一端與兩相鄰支撐架結構的拼接端連接，中間承托橫桿的另一端與另兩相鄰支撐架結構的拼接端連接，中間承托橫桿承托臺面。

在本技術方案中，在所述下水平支撐桿的下端面上安裝有二個以上的支撐凸臺。

本實用新型與現有技術相比的優點為：臺面可快速的安裝在臺面支撐架結構上，安裝方便，臺面下的活動空間大，功能多，運輸時占用的空間少。

附圖說明

圖1是本實用新型實施例一的立體圖；

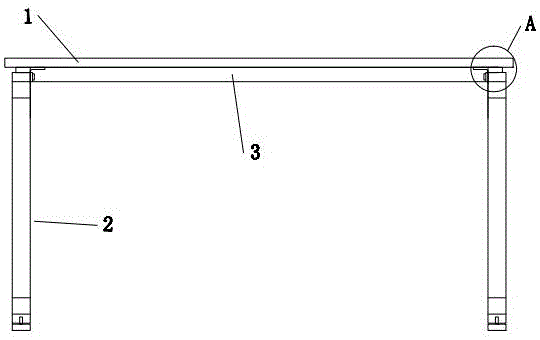

圖2是本實用新型實施例一的主視圖；

圖3是本實用新型實施例一的刪除一側支撐架結構后的右視圖；

圖4是圖2的局部A的放大圖；

圖5是圖3的局部B的放大圖；

圖6是本實用新型實施例一的連接塊的立體圖；

圖7是本實用新型實施例二的立體圖；

圖8是本實用新型實施例二的主視圖；

圖9是本實用新型實施例二的刪除一側支撐架結構后的右視圖。

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明。在此需要說明的是，對于這些實施方式的說明用于幫助理解本實用新型，但并不構成對本實用新型的限定。此外，下面所描述的本實用新型各個實施方式中所涉及到的技術特征只要彼此之間未構成沖突就可以互相結合。

在本實用新型描述中,術語 “上”及“下”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型而不是要求本實用新型必須以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

實施例一

如圖1至圖6所示，其是一種臺面支撐架結構，包括兩件支撐架結構2、承托橫桿3及兩塊連接塊6；其中

每件所述支撐架結構2包括上水平支撐桿21、下水平支撐桿23及豎桿22；所述豎桿22的上下兩端分別與上水平支撐桿21及下水平支撐桿23固定；

所述承托橫桿3的兩端分別與兩上水平支撐桿21固定，承托橫桿3承托臺面1；

兩塊所述連接塊6的一端分別與兩上水平支撐桿21固定，另一端承托臺面1并與臺面1固定。

安裝時，將承托橫桿3分別通過緊固件安裝在兩上水平支撐桿21上，再將兩連接塊6通過緊固件分別固定在兩上水平支撐桿21上，并使承托橫桿3與兩連接塊6在同一水平面上，然后再將臺面1通過緊固件固定在兩連接塊6上，承托橫桿3承托臺面1。

在本實施例中，為了方便安裝承托橫桿3，且使臺面1與兩上水平支撐桿21的上端面有間隔，在所述承托橫桿3的兩端分別安裝有連接件4，所述連接件4包括安裝壁41及間隔塊42，所述安裝壁41及間隔塊42均與承托橫桿3的端部固定，所述間隔塊42承托在上水平支撐桿21的上端面上，所述安裝壁41通過緊固螺栓固定在上水平支撐桿21的內側面上；所述連接塊6的一端承托在上水平支撐桿21的上端面上并通過緊固螺栓固定，連接塊該端的厚度與間隔塊42的厚度相同；這樣間隔塊42與連接塊7使臺面1與上水平支撐桿21的上端面產生間隔，人們可以在該間隔上安裝掛鉤，增加了臺面的功能。

在本實施例中，在所述下水平支撐桿23的下端面上安裝有二個以上的支撐凸臺5。

實施例二

如圖4至圖6所示，其是一種臺面支撐架結構，包括四件支撐架結構2、兩根承托橫桿3、中間承托橫桿7及四塊連接塊6；其中

每件所述支撐架結構2包括上水平支撐桿21、下水平支撐桿23及豎桿22；所述豎桿22的上下兩端分別與上水平支撐桿21及下水平支撐桿23固定；相鄰兩豎桿22互相拼放在一起，相鄰兩上水平支撐桿21及兩下水平支撐桿23朝相反的方向伸展且在同一水平面上；

一根所述承托橫桿3的兩端分別與互相對應的兩上水平支撐桿21固定，另一根承托橫桿3的兩端分別與另外互相對應的兩上水平支撐桿21固定，承托橫桿3承托臺面1；

四塊所述連接塊6的一端分別與對應的上水平支撐桿21固定，另一端承托臺面1并與臺面1固定；

所述中間承托橫桿7的一端與兩相鄰支撐架結構2的拼接端連接，中間承托橫桿7的另一端與另兩相鄰支撐架結構2的拼接端連接，中間承托橫桿7承托臺面1。

安裝時，將一根承托橫桿3分別通過緊固件安裝在對應的兩上水平支撐桿21上，將另一根承托橫桿3分別通過緊固件安裝在另外對應的兩上水平支撐桿21上，再將中間承托橫桿4的一端與兩相鄰支撐架結構2的拼接端連接，中間承托橫桿4的另一端與另兩相鄰支撐架結構2的拼接端連接，中間承托橫桿4承托臺面1；再將四連接塊6分別通過緊固件固定在四個上水平支撐桿21上，并使承托橫桿3、中間承托橫桿7及連接塊6在同一水平面上，然后再將臺面1通過緊固件固定在兩連接塊6上，承托橫桿3及中間承托橫桿7承托臺面1。

在本實施例中，為了方便安裝承托橫桿3，且使臺面1與兩上水平支撐桿21的上端面有間隔，在所述承托橫桿3的兩端分別安裝有連接件4，所述連接件4包括安裝壁41及間隔塊42，所述安裝壁41及間隔塊42均與承托橫桿3的端部固定，所述間隔塊42承托在上水平支撐桿21的上端面上，所述安裝壁41通過緊固螺栓固定在上水平支撐桿21的內側面上；所述連接塊6的一端承托在上水平支撐桿21的上端面上并通過緊固螺栓固定，連接塊該端的厚度與間隔塊42的厚度相同；這樣間隔塊42與連接塊6使臺面1與上水平支撐桿21的上端面產生間隔，人們可以在該間隔上安裝掛鉤，增加了臺面的功能。

在本實施例中，在所述下水平支撐桿23的下端面上安裝有二個以上的支撐凸臺5。

以上結合附圖對本實用新型的實施方式作出詳細說明，但本實用新型不局限于所描述的實施方式。對于本領域的普通技術人員而言，在不脫離本實用新型的原理和宗旨的情況下對這些實施方式進行多種變化、修改、替換及變形仍落入在本實用新型的保護范圍內。
