本實用新型涉及家用電器領域，更具體而言，涉及一種密封件、包括該密封件的塵杯和包括該塵杯的吸塵器。

背景技術：

隨著吸塵器行業的不斷發展，人們對吸塵器的節能環保的要求越來越高。

目前，如圖1所示為常見的密封件1’的結構，圖2為圖1所示的密封件1’用于塵杯的杯體2’和底蓋3’的結構示意圖，如圖2和圖3所示，杯體2’和底蓋3’的連接配合處容易漏氣，且杯體2’和底蓋3’經常需要拆卸與裝配，需保證兩者之間良好的密封性，因而在裝配過程中，杯體2’和底蓋3’均要密封，但圖2和圖3所示的密封件1’與杯體2’和底蓋3’的配合結構，密封件1’的竄動或杯體2’和底蓋3’中任一一個的裝配位置的偏差均會造成杯體2’和底蓋3’之間的密封不良，增加吸塵器的能耗。

技術實現要素：

本實用新型旨在至少解決現有技術中存在的技術問題之一。

為此，本實用新型的第一個方面的目的在于提供一種密封件。

本實用新型的第二個方面的目的在于提供一種包括上述密封件的吸塵器的塵杯。

本實用新型的第三個方面的目的在于提供一種包括上述塵杯的吸塵器。

為實現上述目的，本實用新型的第一個方面的實施例提供了一種密封件，用于吸塵器的塵杯，所述塵杯包括杯體和蓋設在所述杯體下方的底蓋，所述密封件位于所述杯體和所述底蓋的連接處，該密封件包括：環形本體；第一凸起，連接在所述環形本體的側面；和第二凸起，連接在所述環形本體的側面；其中，所述第一凸起與所述底蓋相抵接，所述第二凸起與所述杯體相抵接，以實現所述杯體和所述底蓋之間的密封。

本實用新型上述實施例提供的密封件，包括環形本體、連接在環形本體側面的第一凸起及連接在環形本體側面的第二凸起，第一凸起位于杯體和底蓋之間，并與底蓋相貼合，第二凸起位于杯體和底蓋之間，并與杯體相貼合，從而實現杯體和底蓋之間的密封；相關技術中密封件上只設置一個凸起、靠該凸起的兩個表面同時密封杯體和底蓋，在密封件出現竄動時，該凸起的兩個表面很難保證仍能夠分別與杯體和底蓋相抵接，因而，本申請中在密封件上同時設置兩個凸起(第一凸起和第二凸起)，使得第一凸起可以更好的與底蓋配合，同時第二凸起可以更好的與杯體配合，從而在密封件出現竄動或杯體和底蓋之間存在裝配誤差時，仍能夠保證杯體和底蓋之間的密封性，降低了杯體和底蓋之間密封不良的概率，提高了吸塵器的節能性能。

當然，第一凸起和第二凸起可以同時與環形本體的內側面或外側面相連接，也可以一個與內側面相連接，另一個與外側面相連接，例如，第一凸起和第二凸起可以同時位于環形本體的內側或外側，也可以一個位于環形本體的內側，另一個位于環形本體的外側，至于第一凸起和第二凸起位于環形本體的內側還是外側，可根據杯體和底蓋的連接處的具體結構而定。而且本申請中的密封件除用于密封塵杯的杯體和底蓋外，還可以用于密封其它相連接的兩個或更多個部件，而且用于密封相連接的更多個部件時，在環形本體上可以連接兩個以上的凸起。

另外，本實用新型上述實施例提供的密封件還具有如下附加技術特征：

上述技術方案中，優選地，所述環形本體、所述第一凸起和所述第二凸起為一體式結構。

上述實施例中，一體式結構成型工藝簡單、成本低，且能夠保證第一凸起與環形本體、第二凸起與環形本體之間的連接強度。

優選地，第一凸起呈環形，第二凸起呈環形。

優選地，密封件為橡膠件或硅膠件。

本實用新型的第二個方面的實施例提供了一種吸塵器的塵杯，包括：杯體；底蓋，蓋設在所述杯體的下方；和上述任一實施例所述的密封件，所述密封件位于所述杯體和所述底蓋的連接處，其中，所述密封件的第一凸起與所述底蓋相抵接，所述密封件的第二凸起與所述杯體相抵接，以實現所述杯體和所述底蓋之間的密封。

上述實施例中，密封件包括第一凸起和第二凸起，使得密封件具有雙層密封結構，其中一層(第一凸起)與底蓋相貼合，另一層(第二凸起)與杯體相貼合，而不是依賴同一層(同一凸起)的兩個表面分別與杯體和底蓋相貼合，從而當密封件出現竄動時，第一凸起仍可與底蓋相抵接，第二凸起仍可與杯體相抵接，保證杯體與底蓋之間的良好密封，提高吸塵器使用的可靠性。

上述技術方案中，優選地，所述第一凸起和所述第二凸起均位于所述環形本體的外側，即第一凸起和第二凸起均與環形本體的外側面相連接。

至于第一凸起和第二凸起相對于環形本體的位置，在實際使用過程中，可根據實際要密封的兩個部件連接處的具體結構具體設計。

上述技術方案中，優選地，所述底蓋上設有底蓋配合部，所述底蓋配合部的上表面與所述第一凸起的下表面相抵接。

上述實施例中，第一凸起位于底蓋配合部的上方，第一凸起的下表面與底蓋配合部的上表面相抵接，該設置使得當底蓋相對于杯體自下而上蓋設在杯體上時，可以使得第一凸起與底蓋配合部良好接觸，優選地，可以合理設置第一凸起的位置及厚度，使得當底蓋蓋設在杯體上時，底蓋配合部對第一凸起存在向上的擠壓力，從而增強第一凸起對底蓋配合部的密封性。

上述技術方案中，優選地，所述底蓋配合部的上表面呈平面狀，所述第一凸起的下表面呈平面狀；或者，所述底蓋配合部的上表面呈平面狀，沿由外向內的方向，所述第一凸起的下表面逐漸向上傾斜。

上述實施例中，底蓋配合部的上表面和第一凸起的下表面均呈平面狀，能夠增大兩者的接觸面積，增強杯體和底蓋之間密封的可靠性，或者，底蓋配合部的上表面呈平面狀，沿外向內的方向，第一凸起的下表面逐漸向上傾斜，這樣，當底蓋由下而上蓋設在杯體上時，底蓋對第一凸起具有擠壓作用，從而增強第一凸起與底蓋配合部之間的密封性。優選地，底蓋配合部呈環形。

對于第一凸起設置在環形本體的內側的情況，第一凸起的上表面呈平面狀，或者，沿由內向外的方向，第一凸起的下表面逐漸向上傾斜。

上述技術方案中，優選地，所述杯體上設有杯體配合部，所述杯體配合部的下表面與所述第二凸起的上表面相抵接。

上述實施例中，杯體配合部位于第二凸起的上方，杯體配合部的下表面與第二凸起的上表面相抵接，當杯體自上而下安裝在底蓋上時，杯體配合部能夠與第二凸起良好接觸，優選地，可以合理設置第二凸起的位置及厚度，使得當杯體安裝在底蓋上時，杯體配合部對第二凸起存在向下的擠壓力，從而增強第二凸起對杯體配合部的密封性。

優選地，杯體配合部呈環形。

上述技術方案中，優選地，所述杯體配合部的下表面呈平面狀，沿由外向內的方向，所述第二凸起的上表面逐漸向下傾斜；或者，所述杯體配合部的下表面呈平面狀，所述第二凸起的上表面呈平面狀。

上述實施例中，杯體配合部的下表面呈平面狀，沿由外向內的方向，第二凸起的上表面逐漸向下傾斜，這樣，當杯體自上而下安裝入底蓋時，杯體配合部對第二凸起存在向下的作用力，從而對整個密封件產生向下的作用力，既能保證第二凸起與杯體配合部之間的密封性，又能增強第一凸起與底蓋配合部之間的密封性；杯體配合部的下表面呈平面狀，第二凸起的上表面呈平面狀，可以增大杯體配合部與第二凸起之間的接觸面積，增強第二凸起對杯體配合部的密封性。

當然，底蓋配合部的上表面和杯體配合部的下表面也可以為非平面，例如，為斜面，此時，需根據底蓋配合部的上表面與杯體配合部的下表面的傾斜方向，設置第一凸起的下表面和第二凸起的上表面的傾斜方向及傾斜角度。

上述技術方案中，優選地，所述底蓋套設在所述杯體的外壁面上，所述環形本體套設在所述杯體的外壁面和所述底蓋內壁面之間。

對于杯體套設在底蓋的外壁面上的情況，環形本體需套設在底蓋的外壁面和杯體的內壁面之間。

本實用新型的第三個方面的實施例提供了一種吸塵器，包括上述任一實施例所述的吸塵器的塵杯，并具有上述任一實施例所述的塵杯的有益效果，在此不再贅述。

本實用新型的附加方面和優點將在下面的描述部分中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

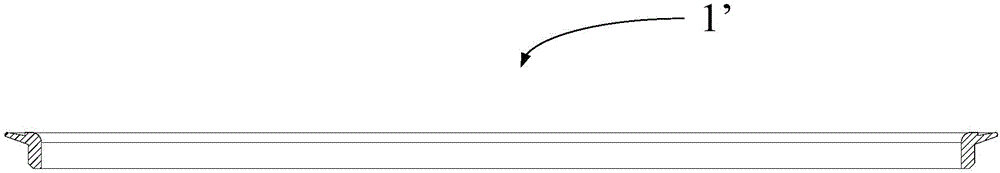

圖1是現有技術中密封件的剖視結構示意圖；

圖2是現有技術中密封件、杯體和底蓋配合的剖視結構示意圖；

圖3是圖2中A部的放大結構示意圖；

圖4是本實用新型的實施例所述的密封件的剖視結構示意圖；

圖5是本實用新型的實施例所述的密封件、杯體和底蓋配合的剖視結構示意圖；

圖6是圖5中B部的放大結構示意圖。

其中，圖1至圖3中附圖標記與部件名稱之間的對應關系為：

1’密封件，2’杯體，3’底蓋。

圖4至圖6中附圖標記與部件名稱之間的對應關系為：

1密封件，11環形本體，111環形本體的側面，1111內側面，1112外側面，12第一凸起，121第一凸起的下表面，13第二凸起，131第二凸起的上表面，2杯體，21杯體配合部，211杯體配合部的下表面，3底蓋，31底蓋配合部，311底蓋配合部的上表面。

具體實施方式

為了能夠更清楚地理解本實用新型的上述目的、特征和優點，下面結合附圖和具體實施方式對本實用新型進行進一步的詳細描述。需要說明的是，在不沖突的情況下，本申請的實施例及實施例中的特征可以相互組合。

在下面的描述中闡述了很多具體細節以便于充分理解本實用新型，但是，本實用新型還可以采用其他不同于在此描述的方式來實施，因此，本實用新型的保護范圍并不受下面公開的具體實施例的限制。

下面參照附圖描述根據本實用新型一些實施例的密封件、塵杯和吸塵器。

如圖4至圖6所示，根據本實用新型一些實施例提供的一種密封件1，用于吸塵器的塵杯，塵杯包括杯體2和蓋設在杯體2下方的底蓋3，密封件1位于杯體2和底蓋3的連接處，該密封件1包括環形本體11、第一凸起12和第二凸起13，第一凸起12連接在環形本體的側面111，第二凸起13連接在環形本體的側面111；其中，第一凸起12與底蓋3相抵接，第二凸起13與杯體2相抵接，以實現杯體2和底蓋3之間的密封。

本實用新型上述實施例提供的密封件1，包括環形本體11、連接在環形本體11側面的第一凸起12及連接在環形本體11側面的第二凸起13，第一凸起12位于杯體2和底蓋3之間，并與底蓋3相貼合，第二凸起13位于杯體2和底蓋3之間，并與杯體2相貼合，從而實現杯體2和底蓋3之間的密封；相關技術中密封件1上只設置一個凸起、靠該凸起的兩個表面同時密封杯體2和底蓋3，在密封件1出現竄動時，該凸起的兩個表面很難保證仍能夠分別與杯體2和底蓋3相抵接，因而，本申請中在密封件1上同時設置兩個凸起(第一凸起12和第二凸起13)，使得第一凸起12可以更好的與底蓋3配合，同時第二凸起13可以更好的與杯體2配合，從而在密封件1出現竄動或杯體2和底蓋3之間存在裝配誤差時，仍能夠保證杯體2和底蓋3之間的密封性，降低了杯體2和底蓋3之間密封不良的概率，提高了吸塵器的節能性能。

當然，第一凸起12和第二凸起13可以同時與環形本體11的內側面1111或外側面1112相連接，也可以一個與內側面1111相連接，另一個與外側面1112相連接，例如，第一凸起12和第二凸起13可以同時位于環形本體11的內側或外側，也可以一個位于環形本體11的內側，另一個位于環形本體11的外側，至于第一凸起12和第二凸起13位于環形本體11的內側還是外側，可根據杯體2和底蓋3的連接處的具體結構而定。而且本申請中的密封件1除用于密封塵杯的杯體2和底蓋3外，還可以用于密封其它相連接的兩個或更多個部件，而且用于密封相連接的更多個部件時，在環形本體11上可以連接兩個以上的凸起。

優選地，第一凸起12呈環形，第二凸起13呈環形。

優選地，環形本體11、第一凸起12和第二凸起13為一體式結構。

上述實施例中，一體式結構成型工藝簡單、成本低，且能夠保證第一凸起12與環形本體11、第二凸起13與環形本體11之間的連接強度。

優選地，密封件1為橡膠件或硅膠件。

如圖5和圖6所示，本實用新型的第二個方面的實施例提供了一種吸塵器的塵杯，包括杯體2、底蓋3和上述任一實施例的密封件1；底蓋3蓋設在杯體2的下方；密封件1位于杯體2和底蓋3的連接處，其中，密封件1的第一凸起12與底蓋3相抵接，密封件1的第二凸起13與杯體2相抵接，以實現杯體2和底蓋3之間的密封。

上述實施例中，密封件1包括第一凸起12和第二凸起13，使得密封件1具有雙層密封結構，其中一層(第一凸起12)與底蓋3相貼合，另一層(第二凸起13)與杯體2相貼合，而不是依賴同一層(同一凸起)的兩個表面分別與杯體2和底蓋3相貼合，從而當密封件1出現竄動時，第一凸起12仍可與底蓋3相抵接，第二凸起13仍可與杯體2相抵接，保證杯體2與底蓋3之間的良好密封，提高吸塵器使用的可靠性。

優選地，如圖4所示，第一凸起12和第二凸起13均位于環形本體11的外側，即第一凸起12和第二凸起13均與環形本體11的外側面1112相連接。

至于第一凸起12和第二凸起13相對于環形本體11的位置，在實際使用過程中，可根據實際要密封的兩個部件連接處的具體結構具體設計。

優選地，如圖5和圖6所示，底蓋3上設有底蓋配合部31，底蓋配合部的上表面311與第一凸起的下表面121相抵接。

上述實施例中，第一凸起12位于底蓋配合部31的上方，第一凸起的下表面121與底蓋配合部的上表面311相抵接，該設置使得當底蓋3相對于杯體2自下而上蓋設在杯體2上時，可以使得第一凸起12與底蓋配合部31良好接觸，優選地，可以合理設置第一凸起12的位置及厚度，使得當底蓋3蓋設在杯體2上時，底蓋配合部31對第一凸起12存在向上的擠壓力，從而增強第一凸起12對底蓋配合部31的密封性。

優選地，底蓋配合部的上表面311呈平面狀，第一凸起的下表面121呈平面狀；或者，底蓋配合部的上表面311呈平面狀，沿由外向內的方向，第一凸起的下表面121逐漸向上傾斜。

上述實施例中，底蓋配合部的上表面311和第一凸起的下表面121均呈平面狀，能夠增大兩者的接觸面積，增強杯體2和底蓋3之間密封的可靠性，或者，底蓋配合部的上表面311呈平面狀，沿外向內的方向，第一凸起的下表面121逐漸向上傾斜，這樣，當底蓋3由下而上蓋設在杯體2上時，底蓋3對第一凸起12具有擠壓作用，從而增強第一凸起12與底蓋配合部31之間的密封性。優選地，底蓋配合部31呈環形。

對于第一凸起12設置在環形本體11的內側的情況，第一凸起12的上表面呈平面狀，或者，沿由內向外的方向，第一凸起的下表面121逐漸向上傾斜。

優選地，如圖5和圖6所示，杯體2上設有杯體配合部21，杯體配合部的下表面211與第二凸起的上表面131相抵接。

上述實施例中，杯體配合部21位于第二凸起13的上方，杯體配合部的下表面211與第二凸起的上表面131相抵接，當杯體2自上而下安裝在底蓋3上時，杯體配合部21能夠與第二凸起13良好接觸，優選地，可以合理設置第二凸起13的位置及厚度，使得當杯體2安裝在底蓋3上時，杯體配合部21對第二凸起13存在向下的擠壓力，從而增強第二凸起13對杯體配合部21的密封性。

優選地，杯體配合部21呈環形。

優選地，如圖5和圖6所示，杯體配合部的下表面211呈平面狀，沿由外向內的方向，第二凸起的上表面131逐漸向下傾斜；或者，杯體配合部的下表面211呈平面狀，第二凸起的上表面131呈平面狀。

上述實施例中，杯體配合部的下表面211呈平面狀，沿由外向內的方向，第二凸起的上表面131逐漸向下傾斜，這樣，當杯體2自上而下安裝入底蓋3時，杯體配合部21對第二凸起13存在向下的作用力，從而對整個密封件1產生向下的作用力，既能保證第二凸起13與杯體配合部21之間的密封性，又能增強第一凸起12與底蓋配合部31之間的密封性；杯體配合部的下表面211呈平面狀，第二凸起的上表面131呈平面狀，可以增大杯體配合部21與第二凸起13之間的接觸面積，增強第二凸起13對杯體配合部21的密封性。

當然，底蓋配合部的上表面311和杯體配合部的下表面211也可以為非平面，例如，為斜面，此時，需根據底蓋配合部的上表面311與杯體配合部的下表面211的傾斜方向，設置第一凸起的下表面121和第二凸起的上表面131的傾斜方向及傾斜角度。

優選地，如圖5所示，底蓋3套設在杯體2的外壁面上，環形本體11套設在杯體2的外壁面和底蓋3內壁面之間。

對于杯體2套設在底蓋3的外壁面上的情況，環形本體11需套設在底蓋3的外壁面和杯體2的內壁面之間。

本實用新型的第三個方面的實施例提供了一種吸塵器，包括上述任一實施例所述的吸塵器的塵杯，并具有上述任一實施例所述的塵杯的有益效果，在此不再贅述。

綜上所述，本實用新型實施例提供的密封件1，包括環形本體11及位于環形本體的側面111的第一凸起12和第二凸起13，第一凸起12與底蓋3相抵接，第二凸起13與杯體2相抵接，實現杯體2與底蓋3之間的密封，避免了靠一個凸起的兩個表面同時與底蓋3和杯體2相抵接實現杯體2和底蓋3密封的情況，從而在密封件1竄動時，仍能保證杯體2與底蓋3之間的密封，滿足了吸塵器對將降低能耗的要求。

在本實用新型的描述中，除非另有明確的規定和限定，術語“多個”是指兩個或兩個以上；除非另有規定或說明，術語“連接”、“固定”等均應做廣義理解，例如，“連接”可以是固定連接，也可以是可拆卸連接，或一體地連接，或電連接；可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

本說明書的描述中，需要理解的是，術語“上”、“下”、“前”、“后”、“左”、“右”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或單元必須具有特定的方向、以特定的方位構造和操作，因此，不能理解為對本實用新型的限制。

在本說明書的描述中，術語“一個實施例”、“一些實施例”、“具體實施例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或實例。而且，描述的具體特征、結構、材料或特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
