本實用新型涉及自動化泡奶、輔食設備，具體涉及智能嬰兒料理中心。

背景技術：

目前，市面上存在自動沖奶機、輔食機等，但這些設備中通常僅有沖奶或輔食一種功能，其功能單一。

技術實現要素：

針對現有技術中存在的問題，本實用新型提供智能嬰兒料理中心，本方案采用雙輸出軸電機，通過相應的結構設計，將泡奶、消毒、輔食、榨汁、熬湯、煮飯等功能集中于一體，通過本設備可實現上述功能的單獨一鍵完成，且相互間不存在干擾，使用方便快捷。

為解決上述技術問題，本實用新型采用的技術方案是：智能嬰兒料理中心，包括驅動機構、奶粉投加裝置、輔食加工裝置，驅動機構包括雙輸出軸電機，雙輸出軸電機包括具有第一輸出端、第二輸出端的輸出軸，

第一輸出端連接第一連接件，奶粉投加裝置連接第二連接件，第一連接件和所述的第二連接件咬合配合，

第一輸出端與所述的第一連接件固定連接，

第二輸出端穿第三連接件連接第四連接件，輔食加工裝置連接第三連接件，第三連接件和所述的第四連接件咬合配合，

第三連接件與所述的第二輸出端轉動連接或間隙配合，

還包括一可沿雙輸出軸電機軸向運動的支架，支架的一端連接第二連接件，另一端連接第四連接件，第二連接件、第四連接件與支架間轉動連接，第一連接件和第二連接件咬合時，第三連接件和第四連接件分離，第三連接件和第四連接件咬合時，第一連接件和第二連接件分離。

作為上述方案的優選，還包括一固定件以及安裝在該固定件上的電機，固定件一端設有第一凸塊，另一端設有第二凸塊，支架一端設有第一通孔，另一端設有第二通孔，第一凸塊安裝在第一通孔內，第二凸塊安裝在第二通孔內，支架上設有條狀通孔，與電機相連的偏心軸置于所述的條狀通孔內，偏心軸圓周轉動時帶動所述的支架沿雙輸出軸電機軸向運動。

作為上述方案的優選，第二連接件的一個端面具有斜齒，另一個端面連接有多邊形固定桿，多邊形固定桿連接第一聯軸器，第一聯軸器套接所述的多邊形固定桿，第一聯軸器連接第二聯軸器，第二聯軸器連接齒輪箱的輸入軸，第二聯軸器與所述的第一聯軸器套接，第一聯軸器可在雙輸出軸電機軸向相對第二聯軸器滑動。

作為上述方案的優選，奶粉投加裝置，包括奶粉盒，奶粉盒底部設有中心孔、下料口，奶粉盒內的奶粉由所述的下料口掉落至泡奶杯內，奶粉盒內設有下料裝置，下料裝置包括第一旋轉盤、第二旋轉盤，第一旋轉盤與奶粉盒底部間隙配合，第二旋轉盤位于第一旋轉盤的上方且與所述的第一旋轉盤間隙配合，第一旋轉盤上設有沿周向分布由若干個奶粉掉落孔，第二旋轉盤具有盤本體以及與安裝該盤本體上的葉片。

作為上述方案的優選，齒輪箱內設有與齒輪箱的輸入軸相連接的第一齒輪，第一輸出齒輪、第二輸出輪，與第一輸出齒輪和第二輸出齒輪嚙合的過渡齒輪，以及若干個與第一齒輪和過渡齒輪之間的中間齒輪，第一輸出齒輪的齒輪軸連接第一轉動盤，第一轉動盤的端面設有若干個周向分布的柱體，第二輸出齒輪的齒輪軸上套有與該齒輪軸間隙配合的套管，套管穿過奶粉盒的中心孔連接第一旋轉盤，套管上設有具有若干個沿周向分布的卡口的第二轉動盤，第一轉動盤轉動時，柱體卡入所述的卡口內帶動第二轉動盤轉動進而帶動套管轉動，第二輸出齒輪的齒輪軸穿過所述的套管連接第二旋轉盤。

作為上述方案的優選，第三連接件的一個端面設有斜齒，另一個端面連接有第一帶輪，第一帶輪通過傳動帶連接第二帶輪，第二帶輪上固定有中心轉軸，中心轉軸連接輔食加工裝置。

作為上述方案的優選，輔食加工裝置包括輔食杯，輔食杯具有杯體和杯蓋，杯體內設有攪拌桿，攪拌桿上設有攪拌刀片，中心轉軸連接所述的攪拌桿。

作為上述方案的優選，還包括具有加熱功能水箱。

作為上述方案的優選，還包括一用于安裝驅動裝置、奶粉投加裝置的殼體，殼體上設有控制面板，控制面板上設有顯示屏。

本實用新型的有益效果是，

采用雙輸出軸電機及相應的配套結構設計，實現一個電機控制奶粉投加裝置和輔食加工裝置；奶粉投加裝置和輔食加工裝置在使用時兩者互不干擾，可單獨運行。內置水箱，24小時恒溫等待，寶寶想喝就喝；自動配奶粉濃度，沖奶不再繁瑣；奶粉處于密封裝置內，完全與外界零接觸，本實用新型不僅可以解決沖奶泡奶問題，而且可以做輔食進行自清洗和拆卸消毒，因為寶寶不能單一的吃奶粉，要開吃其它食物來補充營養元素，寶寶可以吃肉喝湯，不過肉如果剁得不夠碎，寶寶吃起來就比較困難，通過輔食料理機食物會變得細滑，方便寶寶吞服，節約時間。

附圖說明

圖1是驅動機構的結構示意圖；

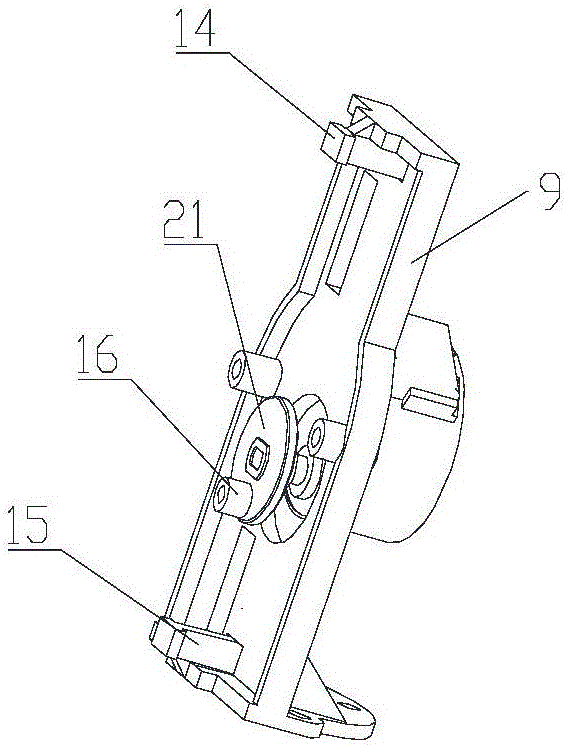

圖2是固定件和電機的裝配示意圖；

圖3是支架的結構示意圖；

圖4是第二連接件的結構示意圖；

圖5是第二轉動盤的結構示意圖；

圖6是齒輪箱內齒輪、第一轉動盤、第二轉動盤的連接關系圖；

圖7是輔食杯的結構示意圖；

圖8是本體的結構示意圖；

圖9是第二旋轉盤的結構示意圖；

圖10是第二旋轉盤和刮片的安裝示意圖；

圖11是第一旋轉盤的結構示意圖；

圖12是奶粉盒的結構示意圖；

圖13是本實用新型的結構示意圖。

具體實施方式

現結合附圖對本實用新型作進一步說明。

如圖1-13所示，智能嬰兒料理中心，包括殼體、輔食加工裝置，殼體內設有驅動機構、奶粉投加裝置。

驅動機構包括雙輸出軸電機1，雙輸出軸電機包括具有第一輸出端、第二輸出端的輸出軸，第一輸出端連接端面具有斜齒的第一連接件2，奶粉投加裝置連接端面具有斜齒的可與第一連接件相咬合的第二連接件3，第一輸出端與所述的第一連接件2固定連接，第二輸出端穿過端面具有斜齒的第三連接件10連接具有斜齒的可與第三連接件相咬合的第四連接件11，輔食加工裝置連接第三連接件，第三連接件與所述的輸出軸轉動連接或間隙配合，還包括一可沿雙輸出軸電機軸向運動的支架7，支架7的一端連接第二連接件，另一端連接第四連接件，第二連接件、第四連接件與支架間轉動連接。還包括一固定在殼體內的固定件8以及安裝在該固定件上的電機9，固定件一端設有第一凸塊14，另一端設有第二凸塊15，支架一端設有第一通孔17，另一端設有第二通孔19，第一凸塊安裝在第一通孔內，第二凸塊安裝在第二通孔內，支架上設有條狀通孔18，與電機相連的偏心軸16置于所述的條狀通孔內，偏心軸16圓周轉動時帶動所述的支架沿雙輸出軸電機軸向運動。第二連接件的一個端面具有斜齒，另一個端面連接有多邊形固定桿20，多邊形固定桿連接第一聯軸器4，第一聯軸器套接所述的多邊形固定桿，第一聯軸器連接第二聯軸器51，第二聯軸器連接齒輪箱的輸入軸，第二聯軸器與所述的第一聯軸器套接，第一聯軸器可在雙輸出軸電機軸向相對第二聯軸器滑動，其中，第一聯軸器和第二聯軸器之間還設置彈性件，如彈簧5，從而提高設備的使用壽命，齒輪箱連接奶粉投加裝置。第三連接的一個端面設有斜齒，另一個端面連接有第一帶輪24，第一帶輪通過傳動帶25連接第二帶輪12，第二帶輪上固定有中心轉軸13，中心轉軸穿過底部殼體連接輔食加工裝置，第一連接件和第二連接件咬合時，第三連接件和第四連接件分離，第三連接件和第四連接件咬合時，第一連接件和第二連接件分離。

其中，第二連接件與第四連接件的結構相同，第二連接件上設置擋圈22，支架的兩個端面設置凹口23，擋圈置于所述的凹口23內。

其中，電機的輸出軸連接圓盤21的中心，圓盤上設置偏心軸。

奶粉投加裝置，包括奶粉盒，奶粉盒包括本體41以及上蓋47，上蓋與本體密封連接，奶粉盒底部設有中心孔39、下料口40，奶粉盒內的奶粉由所述的下料口掉落至泡奶杯內，奶粉盒內設有下料裝置，下料裝置包括第一旋轉盤43、第二旋轉盤42，第一旋轉盤與奶粉盒底部間隙配合，第二旋轉盤位于第一旋轉盤的上方且與所述的第一旋轉盤間隙配合，第一旋轉盤上設有沿周向分布由若干個奶粉掉落孔44，第二旋轉盤具有盤本體45以及與安裝該盤本體上的葉片46，第一旋轉盤轉動時，奶粉掉落孔間歇性與下料口疊合，第二旋轉盤轉動時，葉片間歇性遮擋奶粉掉落孔，從而實現奶粉定量由下料口掉落。

其中，為防止奶粉粘在第一旋轉盤與第二旋轉盤相配合的端面，可在第二旋轉盤上設置刮片51，刮片由第二旋轉盤的下端面伸出，從而刮除第一旋轉盤上端面滯留的奶粉。

齒輪箱內設有齒輪箱的輸入軸相連接的第一齒輪31，第一輸出齒輪31、第二輸出輪33，與第一輸出齒輪和第二輸出齒輪嚙合的過渡齒輪34，以及若干個與第一齒輪和過渡齒輪之間的中間齒輪，第一輸出齒輪的齒輪軸連接第一轉動盤26，第一轉動盤的端面設有若干個周向分布的柱體27，第二輸出齒輪的齒輪軸上套有與該齒輪軸間隙配合的套管29，套管穿過奶粉盒的中心孔連接第一旋轉盤，套管上設有具有若干個沿周向分布的卡口30的第二轉動盤28，第一轉動盤轉動時，柱體卡入所述的卡口內帶動第二轉動盤轉動進而帶動套管轉動，第二輸出齒輪的齒輪軸穿過所述的套管連接第二旋轉盤，第一輸出齒輪和第二輸出齒輪的轉速相同，在本實用新型中，卡口有四個，柱體有四個，第一轉動盤轉動過程中，柱體卡入卡口時帶動套管進而帶動第一旋轉盤轉動，第二輸出齒輪的齒輪軸直接驅動第二旋轉盤轉動，從而實現第一旋轉盤與第二旋轉盤之間產生轉速差，進而使得葉片、奶粉掉落孔，下料口的疊合具有間歇性，從而實現奶粉的定量投加。

輔食加工裝置包括輔食杯，該輔食杯具有加熱功能，輔食杯具有杯體35和杯蓋，杯體內設有攪拌桿36，杯體上設置進水口38，攪拌桿上設有攪拌刀片37，中心轉軸連接所述的攪拌桿，集蒸煮、攪拌為一體，操作起來非常方便，絕對是制作各種泥的利器。制作各種菜泥、肉泥，只需簡單切塊處理，再放進輔食機里先蒸煮再攪拌，省去很多時間，而且用輔食機制作出來的泥都很細膩，非常適合剛添加輔食的寶寶。

殼體上設置控制面板50，控制面板與相應的控制中心相連，殼體包括底部殼體、連接部殼體、上部殼體，底部殼體上放置輔食加工裝置，上部殼體下端面設有奶粉腔48，奶粉腔的出口的正下方設置泡奶杯，奶粉腔的出口設置塞子49。

殼體內設置具有加熱功能水箱，通過操控控制面板50對水箱的溫度進行加熱、電機的啟動、奶粉的投加速度、定量供水，水箱內設置溫度傳感器，溫度傳感器將其檢測結果反饋至設于控制面板上的顯示屏上。

其中，殼體內還設置蒸汽箱，通過操控控制面板用于對泡奶杯、輔食杯消毒。

其中，控制中心內置數據存儲、讀取模塊，對操作進行記錄，科學喂養，健康環保。

控制中心內置無線通信模塊，可通過該無線通信模塊實現本實用新型與APP軟件進行通信，實現遠程控制。

對于本領域的技術人員來說，依然可以對前述各實施例所記載的技術方案進行修改，或對其中部分技術特征進行等同替換，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
