本實用新型涉及日常生活用品領域，具體地說，是一種帶有音樂播放功能的陶瓷水杯。

背景技術：

水杯是我們日常用來盛裝的液體的容器，通常都采用高度大于寬度的圓柱體造型，以便于手拿取并保留液體的溫度，也有方形等形狀的水杯。有的水杯還會帶有握柄、把手，或帶有額外的防燙、保溫等功能結構。水杯一般體積較小，人們可以很方便的單手拿起，杯底較寬大，可以穩定放在桌子上。水杯體采用玻璃、陶瓷、塑料、金屬等堅固、不溶于水的材料制作，并可以安全容納多種可食用液體。

根據材料分類，水杯可以分為陶瓷杯、玻璃杯、塑料杯、不銹鋼杯、木魚石杯、景泰藍杯等；根據主要功能用途分類，水杯可以分為智能水杯、保健杯、保溫杯、啤酒杯、紅酒杯、刷牙杯等；根據寓意分類，水杯可以分為合歡杯、情侶杯、夫妻杯等；根據結構工藝分類，水杯可以分為單層杯、雙層杯、真空杯、納米杯、能量杯、生態杯、高腳杯等。

目前，市場上的水杯功能比較單一，主要用來容納食用液體。

技術實現要素：

為了解決上述技術問題，本實用新型提供了一種帶有音樂播放功能的陶瓷水杯，使得水杯具有音樂功能，具有多種功能，能夠使得使用者在喝水的同時享受音樂，享受美好時光。

本實用新型披露的技術方案是：一種帶有音樂播放功能的陶瓷水杯，包括陶瓷材料制成的水杯內膽和采用PP材料熱塑成型制成的水杯外殼，水杯內膽底部與水杯外殼之間為中空結構，中空結構與水杯外殼的底部通過轉軸相連，中空結構可繞著轉軸轉動，中空結構內設置有音樂播放器和喇叭，音樂播放器通過導線與喇叭相連，水杯外殼底部還設置有電池槽和開關，電池槽通過導線連接到開關和音樂播放器，水杯內膽高出水杯外殼的部分為水杯口，水杯口表面設置有螺紋。

在本技術方案中，水杯內膽采用陶瓷材料制成，陶瓷材料與塑料材料相比少了塑料杯所帶來的有害氣體及物質，同時陶瓷材料是完全無害的，它不會像金屬材料制成的水杯那樣，長期使用會有攝入有害金屬的可能；水杯外殼采用PP材料熱塑成型制成，PP材料具有很強的抗沖擊強度可以有效保護陶瓷材料制成的水杯內膽；水杯內膽底部與水杯外殼之間為中空結構，中空結構與水杯外殼的底部通過轉軸相連，中空結構可繞著轉軸轉動，中空結構內設置有音樂播放器和喇叭，音樂播放器通過導線與喇叭相連，水杯外殼底部還設置有電池槽和開關，電池槽通過導線連接到開關和音樂播放器，電池槽、開關、音樂播放器和喇叭構成了回路，轉動轉軸，將中空結構與水杯外殼相分離，在電池槽內放置電池，電池為音樂播放器和喇叭供電，打開開關，電路接通，音樂播放器播放存儲好了的音樂增加喝水時的樂趣，水杯內膽高出水杯外殼的部分為水杯口，水杯口表面設置有螺紋便于與水杯蓋結合使用。

本實用新型的進一步改進，水杯內膽底部與水杯外殼之間的中空結構內還設置有存儲卡槽，存儲卡槽內安裝有存儲卡，存儲卡槽通過導線連接到音樂播放器，存儲卡槽內的存儲卡的作用是用來存儲音樂，可供使用者在電腦上下載音樂然后存儲至存儲卡上進行播放。

本實用新型的進一步改進，水杯內膽豎截面為長方形，水杯內膽與水杯外殼四周設置有硅膠填充層，硅膠填充層具有吸收沖擊能量的作用，進一步保護了陶瓷材料制成的水杯內膽。

本實用新型的進一步改進，喇叭的數量為2個，喇叭設置在所述水杯外殼的底角處，兩個喇叭分別設置在水杯外殼的底角處便于音樂的傳播。

本實用新型的有益效果，與現有功能單一水杯相比，本實用新型具有音樂播放功能，能夠在使用者飲用水杯內液體時播放音樂增加娛樂性，且，本實用新型還設置有水杯外殼和填充層具有一定的抗沖擊能力，能夠有效保護陶瓷水杯內膽延長使用壽命。

附圖說明

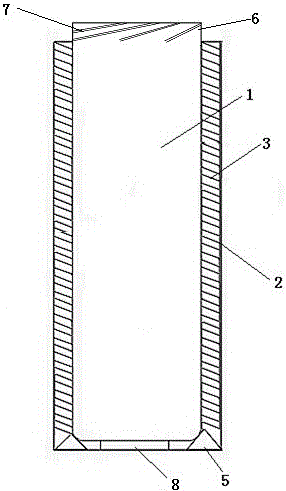

圖1是本實用新型的橫截面結構示意圖。

圖2是本實用新型的底部結構示意圖。

圖中，1-水杯內膽，2-水杯外殼，3-填充層，4-存儲卡槽，5-喇叭，6-水杯口，7-螺紋，8-電池槽，9-音樂播放器，10-開關，11-轉軸。

具體實施方式

為了加深對本實用新型的理解，下面將結合附圖和實施例對本實用新型做進一步詳細描述，該實施例僅用于解釋本實用新型，并不對本實用新型的保護范圍構成限定。

實施例：如圖1和圖2所示，一種帶有音樂播放功能的陶瓷水杯，包括陶瓷材料制成的水杯內膽1和采用PP材料熱塑成型制成的水杯外殼2，水杯內膽1底部與水杯外殼2之間為中空結構，中空結構與水杯外殼2的底部通過轉軸11相連，中空結構可繞著轉軸11轉動，中空結構內設置有音樂播放器9和喇叭5，音樂播放器9通過導線與喇叭5相連，水杯外殼2底部還設置有電池槽8和開關10，電池槽8通過導線連接到開關10和音樂播放器9，水杯內膽1高出水杯外殼2的部分為水杯口6，水杯口6表面設置有螺紋7；水杯內膽1采用陶瓷材料制成，陶瓷材料與塑料材料相比少了塑料杯所帶來的有害氣體及物質，同時陶瓷材料是完全無害的，它不會像金屬材料制成的水杯那樣，長期使用會有攝入有害金屬的可能；水杯外殼2采用PP材料熱塑成型制成，PP材料具有很強的抗沖擊強度可以有效保護陶瓷材料制成的水杯內膽1；水杯內膽1底部與水杯外殼2之間為中空結構，中空結構與水杯外殼2的底部通過轉軸11相連，中空結構可繞著轉軸11轉動，中空結構內設置有音樂播放器9和喇叭5，音樂播放器9通過導線與喇叭5相連，水杯外殼2底部還設置有電池槽8和開關10，電池槽8通過導線連接到開關10和音樂播放器9，電池槽8、開關10、音樂播放器9和喇叭5構成了回路，轉動轉軸11，將中空結構與水杯外殼2相分離，在電池槽8內放置電池，電池為音樂播放器9和喇叭5供電，打開開關10，電路接通，音樂播放器9播放存儲好了的音樂增加喝水時的樂趣，水杯內膽1高出水杯外殼2的部分為水杯口6，水杯口6表面設置有螺紋7便于與水杯蓋結合使用。

在本實施例中，水杯內膽1底部與水杯外殼2之間的中空結構內還設置有存儲卡槽4，存儲卡槽4內安裝有存儲卡，存儲卡槽4通過導線連接到音樂播放器9，存儲卡槽4內的存儲卡的作用是用來存儲音樂，可供使用者在電腦上下載音樂然后存儲至存儲卡上進行播放；水杯內膽1豎截面為長方形，水杯內膽1與水杯外殼2四周設置有硅膠填充層3，硅膠填充層3具有吸收沖擊能量的作用，進一步保護了陶瓷材料制成的水杯內膽1；喇叭5的數量為2個，喇叭5設置在所述水杯外殼2的底角處，兩個喇叭5分別設置在水杯外殼2的底角處便于音樂的傳播。

以上顯示和描述了本實用新型的基本原理、主要特征及優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
