本實用新型涉及辦公用品領域，尤其是涉及一種新型多功能辦公桌。

背景技術：

辦公桌，作為必須的辦公用品，在日常的辦公中，起到了極大的作用，辦公桌可以堆放各種辦公用品，同時經過不斷的改進，辦公桌開始配套帶有儲物柜、花盆、散熱裝置、電熱裝置等等常用的設施，為人民的生活帶來了極大的便利。但是，現有的辦公桌款式較為單一，辦公桌的結構陳舊、設計較為老土，難以滿足消費者日新月異的審美觀，同時也沒有很好的實用性。

因此，現在亟需一種辦公桌，帶來更好的使用效果。

技術實現要素：

為了解決上述問題，本實用新型的目的在于提供一種新型多功能辦公桌，結構簡單、合理、使用方便，設計新穎，可以節約桌面空間。

根據本實用新型的一個方面，提供一種新型多功能辦公桌，其特征在于，包括桌面擋板、桌體以及支撐桌體的支撐架，所述桌面擋板為三個，分別位于所述桌體的左側、右側以及后側，所述支撐架包括第一支撐架以及第二支撐架，所述桌體包括桌板、拉伸餐桌、抽屜以及可推拉畫板，所述桌板、拉伸餐桌、抽屜以及可推拉畫板自上而下依次排列，所述桌體的推拉方向設于桌體上未設有桌面擋板的一側；所述第二支撐架為樹干型結構，所述第二支撐架上設有不規則枝干型懸掛桿。

在一些實施方式中，桌體上緊靠著桌板的一側設有第一桌面置物凹槽，所述第一桌面置物凹槽為至少二十個。

在一些實施方式中，所述桌板與桌體的后側鉸接，所述桌體上緊靠著桌板所述桌板沿著桌體的一側可翻轉為書本放置擋板，所述書本放置擋板的下側設有隱藏拷貝臺。

在一些實施方式中，所述拉伸餐桌上設有第二置物凹槽，所述拉伸餐桌的任意一可見桌角設有桌角旋轉式推桿。

在一些實施方式中，所述抽屜為可推拉抽屜，所述抽屜上設有收納槽，所述收納槽為至少五個，所述收納槽的形狀為長方形、圓形、正方形的組合。

在一些實施方式中，所述可推拉畫板上設有第一支撐腿以及第二支撐腿，翻轉后通過所述第一支撐腿將所述推拉畫板的底端支撐固定于所述桌板上，第二支撐腿固定所述推拉畫板的頂端。

在一些實施方式中，所述不規則枝干型懸掛桿為至少四個。

在一些實施方式中，所述桌面擋板與所述桌體呈100-160°鉸接，所述桌面擋板與桌體形成的弧度為桌面畫紙收納槽。

在一些實施方式中，所述第一支撐架為兩個。

在一些實施方式中，所述第二支撐架設于所述桌體相對于所述第一支撐架的一側的中心位置。

本實用新型提供的新型多功能辦公桌，結構簡單、合理、使用方便，設計新穎，可以節約桌面空間。

附圖說明

圖1為本實用新型一種實施方式的新型多功能辦公桌的結構示意圖；

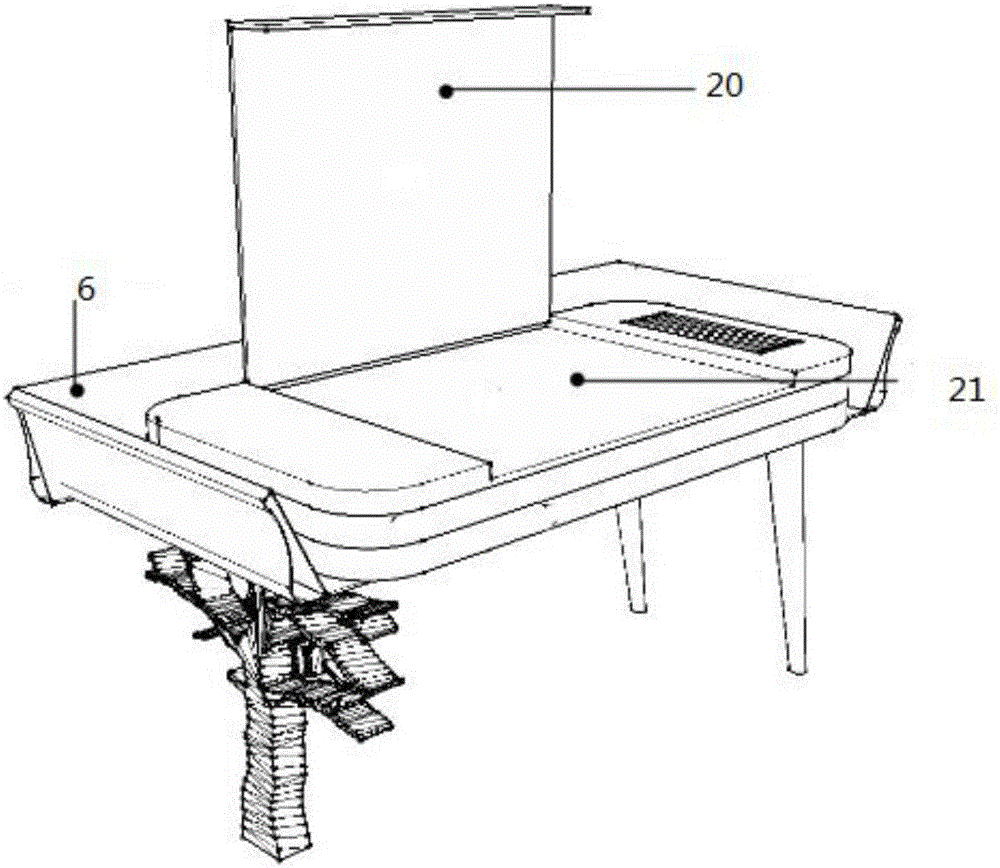

圖2為本實用新型一種實施方式的新型多功能辦公桌的書本放置擋板示意圖；

圖3為本實用新型一種實施方式的新型多功能辦公桌的拉伸餐桌使用示意圖；

圖4為本實用新型一種實施方式的新型多功能辦公桌的抽屜的示意圖；

圖5為本實用新型一種實施方式的新型多功能辦公桌的推拉畫板示意圖；

圖6為本實用新型一種實施方式的新型多功能辦公桌的推拉畫板展開示意圖。

具體實施方式

下面結合附圖及具體實施例對本實用新型的技術方案作進一步的詳細描述說明。

圖1、圖2、圖3、圖4、圖5以及圖6示意性顯示了根據本實用新型一種實施方式的新型多功能辦公桌。

如圖1、圖2、圖3、圖4、圖5以及圖6所示，本實用新型的一個方面，提供了板6、桌體以及支撐桌體的支撐架，所述桌面擋板6為三個，分別位于所述桌體的左側、右側以及后側，所述支撐架包括第一支撐架8以及第二支撐架7，所述桌體包括桌板2、拉伸餐桌3、抽屜4以及可推拉畫板5，所述桌板2、拉伸餐桌3、抽屜4以及可推拉畫板5自上而下依次排列，所述桌體的推拉方向設于桌體上未設有桌面擋板6的一側；所述第二支撐架7為樹干型結構，所述第二支撐架7上設有不規則枝干型懸掛桿70。

如圖1所示，桌體上緊靠著桌板2的一側設有第一桌面置物凹槽9，所述第一桌面置物凹槽9為至少二十個。

如圖1和圖2所示，所述桌板2與桌體的后側鉸接，所述桌體上緊靠著桌板所述桌板2沿著桌體的一側可翻轉為書本放置擋板20，所述書本放置擋板20的下側設有隱藏拷貝臺21。

如圖3所示，所述拉伸餐桌3上設有第二置物凹槽30，所述拉伸餐桌3的任意一可見桌角設有桌角旋轉式推桿。

如圖4所示，所述抽屜4為可推拉抽屜，所述抽屜4上設有收納槽40，所述收納槽40為至少五個，所述收納槽40的形狀為長方形、圓形、正方形的組合。

如圖5和圖6所示，所述可推拉畫板5上設有第一支撐腿50以及第二支撐腿51，翻轉后通過所述第一支撐腿50將所述推拉畫板5的底端支撐固定于所述桌板2上，第二支撐腿51固定所述推拉畫板5的頂端。

如圖1所示，所述不規則枝干型懸掛桿70為至少四個。

如圖1所示，所述桌面擋板6與所述桌體呈100-160°鉸接，所述桌面擋板6與桌體形成的弧度為桌面畫紙收納槽60。

如圖1所示，所述第一支撐架8為兩個。

如圖1所示，所述第二支撐架7設于所述桌體相對于所述第一支撐架8的一側的中心位置。

本實用新型提供的新型多功能辦公桌，結構簡單、合理、使用方便，設計新穎，可以節約桌面空間。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此,本實用新型專利的保護范圍應以所附權利要求為準。
