本實用新型涉及電動床領域，特別涉及一種環保節能型高精度微調電動床。

背景技術：

隨著人們生活水平的提高，電動床得到廣泛應用。一般電動床床板由多塊相互鉸接的床板構成，電機與床架鉸接，通過電機驅動桿的延伸或縮回來推動床板，使其繞著鉸接點升起或降落，從而分別實現頭部、臀部或腳部床板的升降，滿足人體臥床更換姿勢的需要。

但目前大多電機驅動桿通過螺釘直接連接于床板，由于床板多為木質材料，特性較軟，造成床板升降時驅動桿的受力點都集中于床板上，使得用于固定驅動桿的螺釘容易滑牙并導致床板破損，影響了電動床的使用壽命。同時由于受空間的限制，其電機驅動的力臂較短，電機承載的載荷較大，易使電機超載損壞，影響使用壽命，而選用較大載荷電機，則增加了能耗，提高了電動床的制作成本，不符合環保節能理念。

為此，目前有中國專利授權公告號CN203633827U(授權公告日2014.06.11)公開了一種電動床，至少包括彼此相互之間鉸接的第一床板和第二床板，以及上床架和下床架，還包括頭部支架、頭部驅動電機、頭部拉桿。第二床板與上床架可拆卸地固定連接，上床架與下床架通過導軌連接結構連接，且能相對移動。頭部支架的一端與床架鉸接，另一端抵著第一床板。頭部驅動電機被固定在下床架上，其推動桿被鉸接在頭部支架上靠近其另一端處，并與頭部支架呈交叉狀布置，頭部驅動電機能在非活動位置和活動位置之間移動。該專利克服了傳統電動床結構的缺陷，避免了床板及電機的損壞，提高了電動床的使用壽命。但是上述專利的電機兩端通過鉸接的，不利于控制過程中的定位與固定。

再者，床板的傾斜度只能通過改變電機的推動桿長度來改變，這種結構的電動床是不具備微調功能。

技術實現要素：

本實用新型的目的在于針對現有技術電動床的不足和缺陷，提供一種環保節能型高精度微調電動床，以解決上述問題。

本實用新型所解決的技術問題可以采用以下技術方案來實現：

環保節能型高精度微調電動床，包括下床架，所述下床架上設置有床板，所述床板包括固定床板和至少一鉸接在所述固定床板一端的翻轉床板，每一所述翻轉床板與一設置在下床架上用以驅動所述翻轉床板上翻或下翻的直線驅動部件連接，所述下床架上還設置有用于控制所述直線驅動部件動作的控制單元，所述直線驅動部件的尾端固定在所述下床架上，其特征在于，至少一所述直線驅動部件的驅動端與一床板連桿的一端通過微調組件鉸接，所述床板連桿的另一端與所述翻轉床板的中部連接，所述微調組件用以改變所述床板連桿與所述直線驅動部件的驅動端的鉸接點位置進而調節所述翻轉床板的翻轉角度。

在本實用新型的一個優選實施例中，所述微調組件包括調節螺栓、調節螺母和U型限位件，所述直線驅動部件的驅動端插入所述床板連桿的U型槽中，且通過一穿過所述直線驅動部件的驅動端以及所述床板連桿的U型槽的兩側腰型孔的銷軸實現鉸接，所述調節螺栓焊接在所述床板連桿遠離所述直線驅動部件的驅動端一側表面上，所述U型限位件的橫邊中部設置有供調節螺栓穿過的孔，所述U型限位件的一對豎邊端部設置有供所述銷軸穿過的銷孔，所述調節螺母旋在所述調節螺栓上以對所述U型限位件進行限位。

在本實用新型的一個優選實施例中，所述腰型孔的長度方向中心線與所述調節螺栓的中軸線基本平行。

在本實用新型的一個優選實施例中，所述銷軸的兩端具有并緊件。

在本實用新型的一個優選實施例中，所述直線驅動部件為推桿電機。

在本實用新型的一個優選實施例中，所述床板連桿為一向上凸出的弧形連桿。

在本實用新型的一個優選實施例中，所述床板分別鉸接在所述固定床板兩端的兩翻轉床板，其中一翻轉床板為頭部床板，另一翻轉床板為腿部床板，所述固定床板為臀部床板，與所述頭部床板對應的所述直線驅動部件的驅動端與對應的床板連桿的一端通過微調組件鉸接。

在本實用新型的一個優選實施例中，所述床板分別鉸接在所述固定床板兩端的兩翻轉床板，其中一翻轉床板為頭部床板，另一翻轉床板為腿部床板，所述固定床板為臀部床板，與所述頭部床板和腿部床板分別對應的所述直線驅動部件的驅動端與分別對應的床板連桿的一端通過微調組件鉸接。

在本實用新型的一個優選實施例中，所述床板上設置有床墊，所述床墊的兩端分別設置有卡口，所述卡口上分別可拆卸地配置有一防滑桿。

由于采用了如上的技術方案，本實用新型的直線驅動部件的驅動端伸展或收縮時，在床板連桿的作用下，翻轉床板繞固定床板的鉸接端向上翻轉或向下翻轉，滿足人體臥床更換姿勢的需要。而且，可以通過微調組件改變床板連桿與直線驅動部件的驅動端的鉸接點位置進而調節翻轉床板的翻轉角度，達到高精度微調的目的。另外，本實用新型使用壽命長，能耗低，符合環保節能要求。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

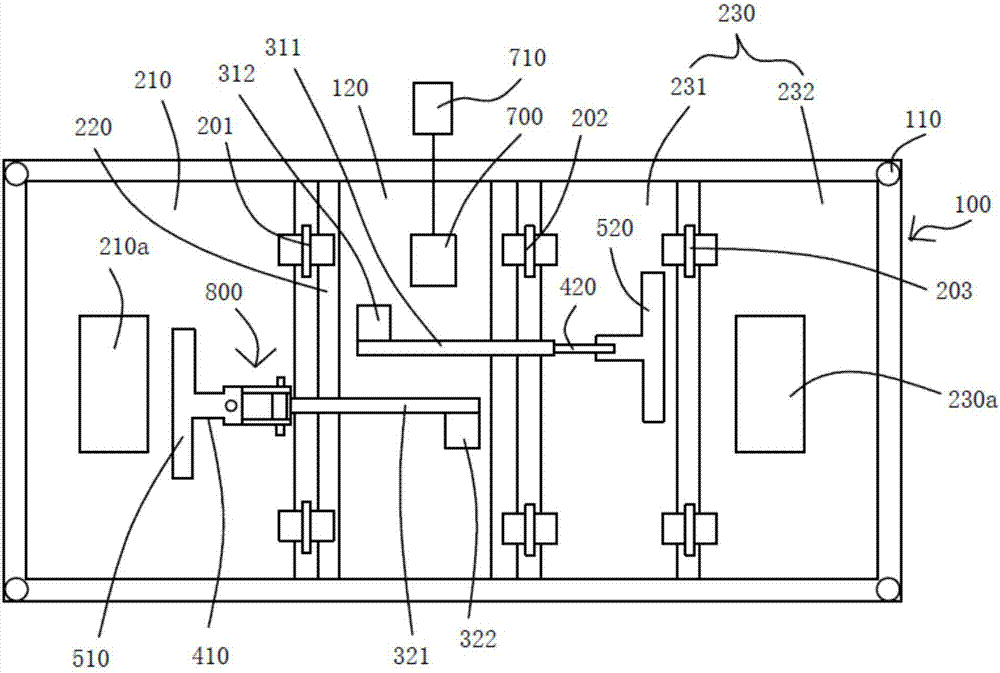

圖1是本實用新型一種實施例的主視圖。

圖2是圖1的A向視圖。

圖3是本實用新型一種實施例的工作狀態示意圖。

圖4是本實用新型一種實施例鋪上床墊后的結構示意圖。

圖5是圖4的B向視圖(省略頭部直線驅動部件和腿部直線驅動部件)。

圖6是本實用新型一種實施例的微調組件的結構爆炸主視圖。

圖7是圖3的A-A向剖視圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面進一步闡述本實用新型。

參見圖1和圖2所示的一種環保節能型電動床，包括下床架100，下床架100的四周分布有四個床腳110，下床架100設置有一安裝梁120。在下床架100上設置有由透明材料制成的床板200，床板200包括固定床板和至少一鉸接在固定床板一端的翻轉床板，本實施例中的床板200包括分別鉸接在固定床板兩端的兩翻轉床板，其中一翻轉床板為頭部床板210，另一翻轉床板為腿部床板230，固定床板為臀部床板220。臀部床板220的兩端分別通過合頁201、202與頭部床板210以及腿部床板230鉸接。本實施例中，為了方便床板200的安裝折疊，臀部床板220可拆卸地固定在下床架100上。而腿部床板230包括第一腿部床板231和第二腿部床板232，第一腿部床板231的一端與臀部床板220通過合頁202鉸接，第一腿部床板231的另一端與第二腿部床板232的一端通過合頁203鉸接。為了使得三塊單床板能夠重疊折合，第二腿部床板232的平面面積與頭部床板210的平面面積以及臀部床板220加上第一腿部床板231的平面面積相適配。

在下床架100的安裝梁120上分別安裝有頭部直線驅動部件310和腿部直線驅動部件320，本實施例中的頭部直線驅動部件310和腿部直線驅動部件320分別為推桿電機311、321。推桿電機311、321的尾端312、322分別固定在安裝梁120上，而安裝梁120位于臀部床板220中部下方，推桿電機311、321的驅動端313、323分別通過頭部床板連桿410、腿部床板連桿420與頭部床板210、腿部床板230連接。為了使得推桿電機311、321便于驅動頭部床板210、腿部床板230動作，本實施例中的推桿電機311、321略微向下傾斜設置。推桿電機311、321的驅動端313、323分別與頭部床板連桿410、腿部床板連桿420的一端411、421鉸接，而頭部床板連桿410、腿部床板連桿420的另一端412、422分別與頭部床板210、腿部床板230的中部底部連接。為了防止頭部床板連桿410、腿部床板連桿420因受力過大折斷，本實施例中的頭部床板連桿410和腿部床板連桿420均為一向上凸出的弧形連桿。本實施例中的推桿電機311的驅動端與一頭部床板連桿410的一端通過微調組件800鉸接，微調組件800用以改變頭部床板連桿410與推桿電機311的驅動端的鉸接點位置進而調節頭部床板210的翻轉角度。當然，也可以使推桿電機321的驅動端與一腿部床板連桿430的一端通過微調組件鉸接。

結合圖6和圖7所示，本實施例中的微調組件800包括調節螺栓810、調節螺母820和U型限位件830，推桿電機311的驅動端插入頭部床板連桿410的U型槽413中，且通過一穿過推桿電機311的驅動端以及頭部床板連桿410的U型槽413的兩側腰型孔414的銷軸840實現鉸接。調節螺栓810焊接在頭部床板連桿410遠離推桿電機311的驅動端一側表面上，U型限位件830的橫邊831中部設置有供調節螺栓穿過的孔831a，U型限位件830的一對豎邊832端部設置有供銷軸840穿過的銷孔832a，調節螺母820旋在調節螺栓810上以對U型限位件830進行限位，進而改變銷軸840在腰型孔414中的位置，即改變了頭部床板連桿410與推桿電機311的驅動端的鉸接點位置，所以通過旋轉調節螺母820即可實現高精度微調功能。為了方便調節，本實施例中的腰型孔414的長度方向中心線與調節螺栓810的中軸線基本平行。銷軸840的兩端具有并緊件，防止銷軸840脫出，而且方便裝配。

另外，為了防止頭部床板連桿410、腿部床板連桿420與頭部床板210、腿部床板230的連接處容易損壞，本實施例中的頭部床板210和腿部床板230的底部分別設置有頭部床板加強筋510和腿部床板加強筋520，頭部床板連桿410的另一端412與頭部床板加強筋510連接，腿部床板連桿420的另一端422與腿部床板加強筋520連接。

在下床架100的安裝梁120上安裝有控制單元700，控制單元700分別通過線路(圖中未示出)與推桿電機311、321連接，為了方便操作，控制單元700與一遙控器710連接，通過遙控器710可分別單獨控制推桿電機311或推桿電機321工作。

為了增加電動床的功能，本實施例中的頭部床板210和腿部床板230上分別設置有頭部振動按摩器210a和腿部振動按摩器230a，頭部振動按摩器210a和腿部振動按摩器230a分別與控制單元700連接。

參見圖3所示，當推桿電機311、321的驅動端312、322伸展時，在頭部床板連桿410和腿部床板連桿420的作用下，頭部床板210和腿部床板230分別繞臀部床板220的兩端向上翻轉，實現人體臥床更換姿勢的需要。當需要將頭部床板210和腿部床板230分別繞臀部床板220的兩端向下翻轉時，只需要通過控制單元700控制推桿電機311、321的驅動端312、322收縮即可。

參見圖4和圖5所示，在床板200上設置有床墊600，床墊600的兩端分別設置有卡口610a、610b，卡口610a、610b上分別可拆卸地配置有一防滑桿620a、620b。本實施例中的防滑桿620a、620b為倒“凵”字型，倒“凵”字型的防滑桿620a、620b的兩前端尖端彎成與卡口610a、610b配合的水平插桿621a、621b。通過防滑桿620a、620b可以將床墊600限制在床板200上。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
