本實用新型公開涉及清潔工具，尤其涉及一種撮子。

背景技術：

撮子是人們進行垃圾清掃時必備的工具，現有的撮子可分為敞開式和封閉式。

其中，封閉式撮子雖然在清掃垃圾時，能夠有效防止垃圾的掉落，但是在垃圾傾倒時存在困難，經常會出現部分垃圾黏在撮兜的底面，難以倒出，尤其在撮兜內存在積水時，更是難以一次性將撮兜內的垃圾全部倒出，因此，每次在進行垃圾傾倒時，都需要將撮子在垃圾桶上敲打，以實現將撮兜內的垃圾徹底倒出，這樣不僅會產生大量的噪音，而且還會對撮子造成損傷，降低撮子的使用壽命。

因此，如何解決上述問題，成為人們亟待解決的問題。

技術實現要素：

鑒于此，本實用新型公開提供了一種撮子，以至少解決現有撮子存在的垃圾傾倒困難等問題。

本實用新型提供的技術方案，具體為，一種撮子，其特征在于，包括：一端設置有開口的撮兜1、固定安裝于所述撮兜1上方的握桿2、傾倒裝置3、連桿4以及彈簧5；

所述撮兜1后端的側板上設置有安裝孔，所述撮兜1的開口處鉸接有擋板11，所述擋板11的上表面固定連接有拉桿12；

所述傾倒裝置3包括推板31以及推桿32；

所述推板31位于所述撮兜1內；

所述推桿32的一端穿過所述安裝孔與所述推板31固定連接，所述推桿32的另一端位于所述撮兜1的外部；

所述連桿4一端與所述拉桿12轉動連接，另一端與所述握桿2轉動連接；

所述彈簧5設置于所述連桿4與所述握桿2之間，且所述彈簧5一端與所述連桿4固定連接，所述彈簧5另一端與所述握桿2固定連接。

優選，所述推桿32位于所述撮兜1外部的端部設置有防滑紋321。

進一步優選，所述推板31呈梯形。

進一步優選，所述推板31的下緣設置有軟質橡膠條311。

進一步優選，所述撮兜1的下方設置有滾輪13。

本實用新型提供的撮子，在撮兜內設置有傾倒裝置，該傾倒裝置可以實現撮兜內垃圾的傾倒，具體為，當需要進行垃圾傾倒時，可握住推桿并向撮兜的開口方向推動推桿，推桿可帶動推板在撮兜內移動，進而通過推板將撮兜內的垃圾從撮兜的開口處推出，實現垃圾的傾倒，使用方便，同時本實用新型在撮兜的開口處鉸接有擋板，當一只手同時握住連桿和握桿使二者靠近時，拉桿在連桿的帶動下會向斜上方運動進而帶動擋板打開，此時可以向撮兜內清掃垃圾，當垃圾清掃結束時，松開連桿，連桿在彈簧的彈性作用下會遠離握桿運動，帶動拉桿向下運動，進而使擋板關閉。

附圖說明

此處的附圖被并入說明書中并構成本說明書的一部分，示出了符合本實用新型的實施例，并與說明書一起用于解釋本實用新型的原理。

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，對于本領域普通技術人員而言，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型公開實施例提供的一種撮子的結構示意圖；

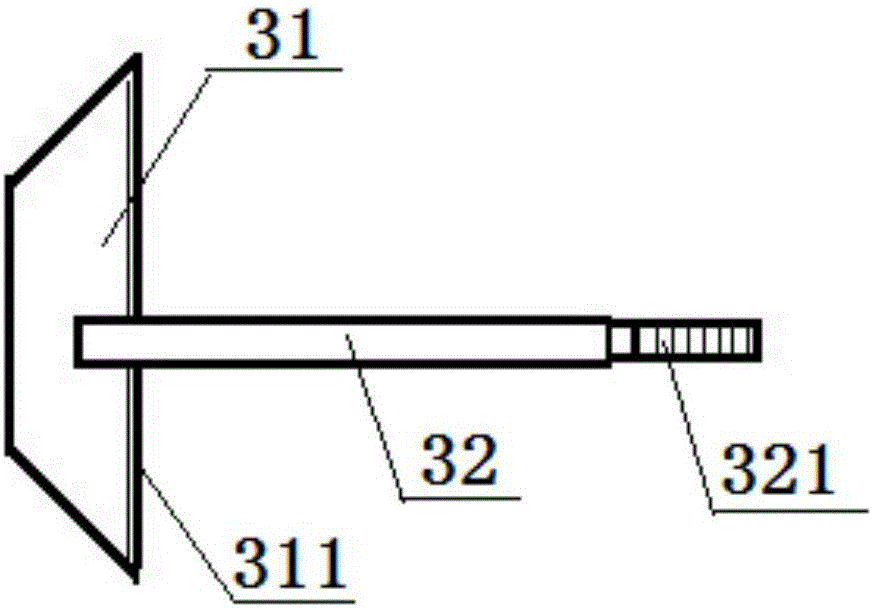

圖2為本實用新型公開實施例提供的一種撮子中的傾倒裝置的結構示意圖。

具體實施方式

這里將詳細地對示例性實施例進行說明，其示例表示在附圖中。下面的描述涉及附圖時，除非另有表示，不同附圖中的相同數字表示相同或相似的要素。以下示例性實施例中所描述的實施方式并不代表與本實用新型相一致的所有實施方式。相反，它們僅是與如所附權利要求書中所詳述的、本實用新型的一些方面相一致的裝置的例子。

參見圖1為一種撮子，該撮子包括：一端設置有開口的撮兜1、固定安裝于撮兜1上方的握桿2、傾倒裝置3，連桿4以及彈簧5，在撮兜1后端的側板上設置有安裝孔，在撮兜1的開口處鉸接有擋板11，且擋板11的上表面固定連接有拉桿12，參見圖2，傾倒裝置3包括：推板31以及推桿32，其中，推板31位于撮兜1內，推桿32的一端穿過安裝孔與推板31固定連接，推桿32的另一端位于撮兜1的外部，連桿4一端與拉桿12轉動連接，另一端與握桿2轉動連接，該轉動連接可通過軸銷的形式進行連接，彈簧5設置于連桿4與握桿2之間，且彈簧5一端與連桿4固定連接，彈簧5另一端與握桿2固定連接；使用該撮子進行傾倒垃圾時，可以通過推動推桿32相對安裝孔移動，進而帶動板在撮兜內移動，通過推板將撮兜內的垃圾一次性推出，方便垃圾的傾倒，當垃圾傾倒結束后，可將推桿沿著安裝孔從撮兜內拉出，進而帶動推板在撮兜內后移，實現撮兜的垃圾盛裝，在使用該撮子進行垃圾清掃時，一只手同時握住連桿和握桿使二者靠近，拉桿在連桿的帶動下會向斜上方運動進而帶動擋板打開，此時可以向撮兜內清掃垃圾，當垃圾清掃結束后，松開連桿，連桿在彈簧的彈性作用下會遠離握桿運動，帶動拉桿向下運動，進而使擋板關閉，放置撮兜內的垃圾意外掉落。

為了方便使用，參見圖1，在推桿32位于撮兜1外部的端部設置有防滑紋321，以防止手部在握持時發生滑動。

為了提高推板在撮兜內移動的順暢性，優選，推板31呈梯形；為了防止在移動推板過程中對撮兜的底部造成損傷，優選，在推板31的下緣設置有軟質橡膠條311。

為了方便撮子的移動，作為方案的改進，參見圖1，在撮兜1的下方設置有滾輪13。

本領域技術人員在考慮說明書及實踐這里公開的實用新型后，將容易想到本實用新型的其它實施方案。本申請旨在涵蓋本實用新型的任何變型、用途或者適應性變化，這些變型、用途或者適應性變化遵循本實用新型的一般性原理并包括本實用新型未公開的本技術領域中的公知常識或慣用技術手段。說明書和實施例僅被視為示例性的，本實用新型的真正范圍和精神由下面的權利要求指出。

應當理解的是，本實用新型并不局限于上面已經描述并在附圖中示出的精確結構，并且可以在不脫離其范圍進行各種修改和改變。本實用新型的范圍僅由所附的權利要求來限制。
