本實用新型涉及到食品生產領域，具體涉及到一種食品生產用清掃裝置。

背景技術：

民以食為天、食品安全大于天、質量重于泰山，在這個背景下，2015年10月1日起施行修訂后的《中華人民共和國食品安全法》，修訂后該法指出了預防為主、科學管理、明確責任、綜合治理的食品安全工作思想，對食品質量安全的要求越發嚴格，而過去食品生產中清理食品碎料使用的大多是市售的掃帚，其掃帚頭大多是塑料制的刷毛，使用的時候不僅容易掉毛，混入食品中，更由于刷毛密集，容易藏污納垢，清洗困難，污染食品；同時，當在生產中因為溫度潮濕或食品自身粘度過大等原因造成的食品碎料大量堆積、板結而產生的垃圾無法用毛刷進行有效的清掃等問題；因此，食品生產用清掃裝置存在諸多缺陷，本實用新型公布了一種食品生產專用的掃帚，不掉毛、清掃效率高、洗消毒方便，無污染。

技術實現要素：

本實用新型的目的在于針對上述現有技術存在的問題，提供一種結構簡單，不掉毛，無污染，清掃效率高、清洗和消毒方便的用于食品生產中的清掃裝置。

本實用新型采用的技術方案是食品生產用清掃裝置，包括掃帚柄和掃帚頭；所述掃帚柄包括柄蓋和柄身，所述柄身內上端設置有充電接口和電池；所述掃帚頭包括固定架、吸風機和吸塵盒；所述吸風機和吸塵盒均設置在固定架內部；所述吸風機與柄身內電池電連接；所述固定架上位于吸塵盒處有一個門；所述固定架底端還依次設置有刮板和吸風口。

作為進一步的改進，所述刮板及吸風口材料為食品級硅膠或食品級橡膠。

作為進一步的改進，所述固定架為PVC透明板或PC板，所述固定架內部吸風機前端還設置有LED燈。

作為進一步的改進，所述柄身上還設置有吸風機開關。

作為進一步的改進，所述柄身上端、1/2處均設置有防滑紋或防滑套。

作為進一步的改進，所述吸風口至少為3個。

作為進一步的改進，所述吸風機中的吸塵盒外部連接吸塵袋或吸塵管道。

本實用新型的有益效果在于：本實用新型的掃帚頭底端依次設置為刮板吸風機結構，能通過吸風機后繼的刮板有效處理大量堆積或因為潮濕嚴重板結的食品碎粒，從而進一步達到良好的清潔效果。

本實用新型通過將現有技術中常用的毛刷改為刮板和吸風口，有效避免了食品生產中因毛刷掉毛而產生的質量的問題。

本實用新型通過對刮板和吸風口材料的改進，進一步加強了對清掃裝置的清潔和消毒，加強了食品生產設備和工具的自潔。

本實用新型通過對掃帚頭固定架上安裝的LED燈，更方便了員工在昏暗處的清掃，從而縮短了勞動時間，提高了勞動效率。

附圖說明

下面結合附圖中的實施例對本實用新型作進一步的詳細說明，但并不構成對本實用新型的任何限制。

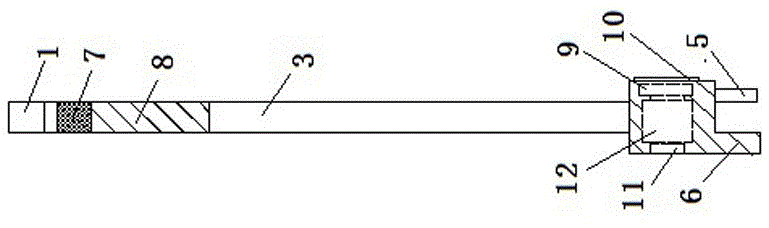

圖1是本實用新型主視圖。

圖2是本實用新型左視圖。

圖中：1、柄蓋， 2、防滑紋， 3、柄身， 4、固定架， 5、吸風口， 6、刮板， 7、充電接口， 8、電池， 9、吸塵盒， 10、門， 11、LED燈， 12、吸風機。

具體實施方式

參閱附圖，本實用新型的食品生產用清掃裝置，包括掃帚柄和掃帚頭；所述掃帚柄包括柄蓋1和柄身3，所述柄身3內上端設置有充電接口7和電池8；所述掃帚頭包括固定架4、吸風機12和吸塵盒9；所述吸風機12和吸塵盒9均設置在固定架4內部；所述吸風機12與柄身3內電池8電連接；所述固定架4上位于吸塵盒9處有一個門10；所述固定架4底端還依次設置有刮板6和吸風口5。

作為進一步的改進，本實用新型所述刮板6及吸風口5材料為食品級硅膠或食品級橡膠。

作為進一步的改進，本實用新型所述固定架4為PVC透明板或PC板，所述固定架4內部吸風機12前端還設置有LED燈11。本實用新型所述LED燈11還可為其他冷光源。

作為進一步的改進，本實用新型所述柄身3上還設置有吸風機12開關。（附圖中沒有標識出來）。

作為進一步的改進，本實用新型所述柄身3上端、1/2處均設置有防滑紋2或防滑套。

作為進一步的改進，本實用新型所述吸風口5至少為3個。

作為進一步的改進，本實用新型所述吸風機12中的吸塵盒9外部連接吸塵袋或吸塵管道。

本實用新型的有益效果在于：本實用新型的掃帚頭底端依次設置為刮板6吸風機12結構，能通過吸風機12后繼的刮板6有效處理大量堆積或因為潮濕嚴重板結的食品碎粒，從而進一步達到良好的清潔效果。

本實用新型通過將現有技術中常用的毛刷改為刮板6和吸風口5，有效避免了食品生產中因毛刷掉毛而產生的質量的問題。

本實用新型通過對刮板6和吸風口5材料的改進，進一步加強了對清掃裝置的清潔和消毒，加強了食品生產設備和工具的自潔。

本實用新型通過對掃帚頭固定架4上安裝的LED燈11，更方便了員工在昏暗處的清掃，從而縮短了勞動時間，提高了勞動效率。

以上所舉實施例為本實用新型的較佳實施方式，僅用來方便說明本實用新型，并非對本實用新型作任何形式上的限制，任何所屬技術領域中具有通常知識者，若在不脫離本實用新型所提技術特征的范圍內，利用本實用新型所揭示技術內容所作出局部更動或修飾的等效實施例，并且未脫離本實用新型的技術特征內容，均仍屬于本實用新型技術特征的范圍內。
