本實用新型一種扣件及包括該扣件的防盜窗。

背景技術：

常見的防盜窗種類按材質分：有不銹鋼防盜窗、彩鋼防盜窗、鐵藝防盜窗、鋁合金防盜窗、鋅鋼防盜窗、鋼塑復合防盜窗等；按使用功能來分有固定式防盜窗和可活動的多功能推拉防盜窗；現有防盜窗在安裝過程中需大量焊接，并且安裝麻煩，安裝上去之后不容易拆卸，在出現險情需要逃生時不容易脫險，焊接還會造成污染、不環保。

技術實現要素：

本實用新型實施例所要解決的技術問題在于，提供一種結構簡單、體積小的扣件和包括該扣件并且安裝簡單、安全及環保的防盜窗。

為解決上述技術問題，本實用新型實施例提供了一種扣件，包括扣件主體，所述扣件主體兩側向上翻卷設置有限位塊，所述限位塊與所述扣件主體形成一限位插口，所述扣件主體中間設置有彈性卡片，所述彈性卡片的一端延伸至所述限位插口內，所述扣件主體底端設置有與其成90度的固定塊。

優選的，所述固定塊中間設置有用于固定的通孔。

優選的，所述扣件主體兩側向上翻卷的限位塊上端相對處設有間隔。

優選的，所述扣件的材質是高密度鍍鋅板。

一種包括該所述扣件的防盜窗，所述防盜窗包括扣件、窗框以及設置于所述窗框內的窗花，所述扣件包括扣件主體，所述扣件主體兩側向上翻卷設置有限位塊，所述限位塊與所述扣件主體形成一限位插口，所述扣件主體中間設置有彈性卡片，所述彈性卡片的一端延伸至所述限位插口內，所述扣件主體底端設置有與其成90度的固定塊；所述窗花通過所述扣件固定于所述窗框上。

優選的，所述窗花與所述窗框的連接端均設置有倒齒，所述扣件套設于設置有倒齒的所述窗花連接端上，通過所述扣件上的彈性卡片與所述倒齒配合固定，所述扣件上固定塊固定于所述窗框上。

優選的，所述固定塊通過其中間設置的通孔用螺絲固定于所述窗框內周。

實施本實用新型實施例，具有如下有益效果：

復古式木紋防盜窗廣泛用于城市、農村、別墅、小區、民宅，在安裝過程中無焊接，設計以中式木窗花、屏風、圖案參照為主，窗花通過扣件固定于窗框上，安裝與拆卸方便，在出現險情時，用戶可自行拆卸防盜窗脫險；并且扣件與窗花是通過倒齒與彈性卡片卡合固定，使得扣件的位置在倒齒上可進行調節，方便安裝時調整位置，使得窗花與窗框更容易固定，不用重復工作；同時還具有美觀、安全及環保的特點，起到裝飾的作用。

附圖說明

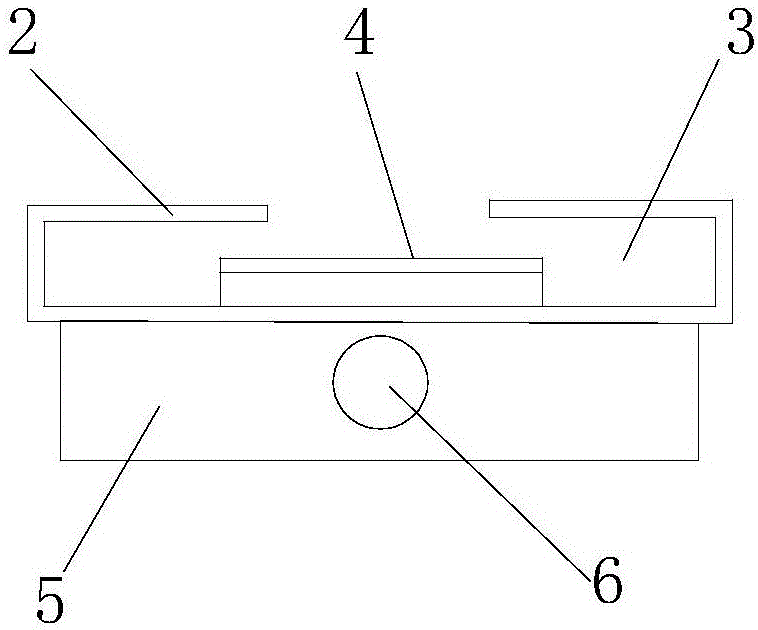

圖1是本實用新型實施例扣件結構示意圖；

圖2是本實用新型實施例扣件結構俯視圖；

圖3是本實用新型實施例扣件結構后視圖；

圖4是本實用新型實施例防盜窗結構示意圖；

圖5是本實用新型實施例窗花上的倒齒結構示意圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型作進一步地詳細描述。

如圖 1至圖3所示，本實用新型實施例一種扣件，包括扣件主體1，扣件主體1兩側向上翻卷設置有限位塊2，限位塊2與扣件主體1形成一限位插口3，扣件主體1中間設置有彈性卡片4，彈性卡片4的一端延伸至限位插口3內，扣件主體1底端設置有與其成90度的固定塊5。

優選的，固定塊5中間設置有用于固定的通孔6。

優選的，扣件主體1兩側向上翻卷的限位塊2上端相對處設有間隔。

優選的，扣件的材質是高密度鍍鋅板，不易生銹，通過數控切割、打磨、酸洗、做底漆、烤制、轉印、做面漆等多項加工工藝制作。

如圖 4至圖5所示，一種包括上述扣件的防盜窗，防盜窗包括扣件10、窗框7以及設置于窗框7內的窗花8，扣件10包括扣件主體1，扣件主體1兩側向上翻卷設置有限位塊2，限位塊2與扣件主體1形成一限位插口3，扣件主體1中間設置有彈性卡片4，彈性卡片4的一端延伸至限位插口3內，扣件主體1底端設置有與其成90度的固定塊5；窗花8通過扣件固定于窗框7上。

優選的，窗花8與窗框7的連接端均設置有倒齒9，設置有倒齒9的窗花8連接端插入扣件上的限位插口3內，通過扣件上的彈性卡片4與倒齒9配合固定，扣件上固定塊5固定于窗框7上，從而將窗花8固定于窗框7上。

優選的，固定塊5通過其中間設置的通孔6用螺絲固定于窗框7內周。

其中，扣件的限位插口尺寸寬21mm長30mm，彈性卡片長6mm寬10mm厚3.6mm；窗花上的倒齒部分長30mm寬20mm齒深1mm。

復古式木紋防盜窗廣泛用于城市、農村、別墅、小區、民宅，在安裝過程中無焊接，設計以中式木窗花、屏風、圖案參照為主，窗花的形狀多種多樣，可根據客戶的需求和審美觀進行選擇，本實用新型實施例只是其中的一種，窗花通過扣件固定于窗框上，安裝與拆卸方便，在出現險情時，用戶可自行拆卸防盜窗脫險；并且扣件與窗花是通過倒齒與彈性卡片卡合固定，使得扣件的位置在倒齒上可進行調節，方便安裝時調整位置，使得窗花與窗框更容易固定，不用重復工作；同時還具有美觀、安全及環保的特點，起到裝飾的作用。

以上所揭露的僅為本實用新型一種較佳實施例而已，當然不能以此來限定本實用新型之權利范圍，因此依本實用新型權利要求所作的等同變化，仍屬本實用新型所涵蓋的范圍。
